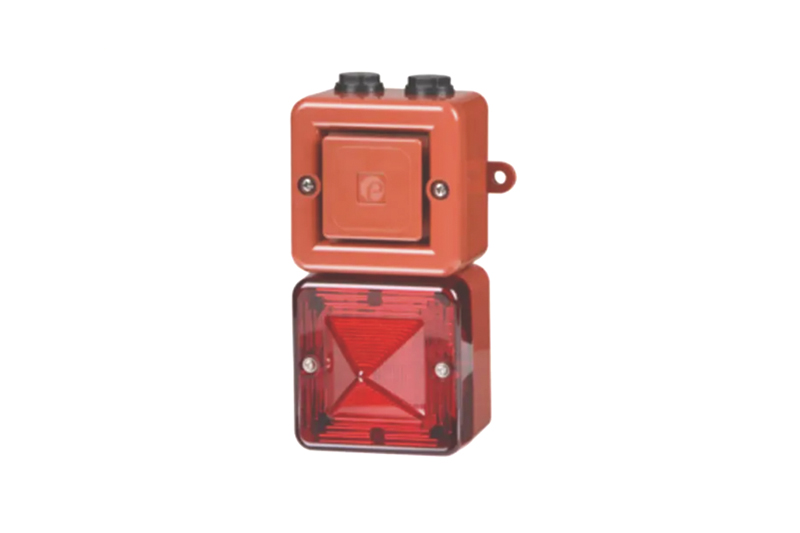

Компактный взрывозащищенный светозвуковой оповещатель E2S SONFL1X SONFL1XDC024MA0A1R/R

Компактный взрывозащищенный светозвуковой оповещатель E2S SONFL1X SONFL1XDC024MA0A1R/R

Сигнальная сирена и ксеноновый стробоскоп SONFL1X

Модель SONFL1X объединяет в себе звуковой оповещатель SONF1 (уровень звукового давления 100 дБ(А)) и ксеноновый проблесковый маяк L101X.

Компактный и прочный корпус делает это устройство идеальным решением для широкого спектра задач сигнализации, включая системы пожарной и охранной сигнализации, а также системы управления технологическими процессами.

Ксеноновый стробоскоп с энергией вспышки 5 Дж обеспечивает силу света более 200 кд. Модели, работающие от источника постоянного тока, позволяют выбрать одну из нескольких частот вспышек непосредственно при монтаже.

Звуковой оповещатель и световой маяк могут быть подключены к общему источнику питания для одновременной работы или к раздельным источникам для независимой работы.

Характеристики

Автоматическая синхронизация в многоканальной системе.
Мощный ксеноновый маяк.
Блоки, работающие от постоянного напряжения, имеют несколько режимов мигания.
Номинальная непрерывная работа.
Крепления из нержавеющей стали.
Монтаж с помощью внутренних крепежных элементов, совместимых с BESA, или внешних монтажных выступов.
Дублирование кабельных выводов (вход и выход для последовательного подключения).
Возможность тропической установки по запросу.
Возможность настройки тональности и частоты.

Технические характеристики

Звуковой оповещатель:
Макс. уровень звукового давления: 100 дБ(А) на расстоянии 1 м [91 дБ(А) на расстоянии 3 м / 10 футов]
Номинальный уровень звукового давления: 99 дБ(А) на расстоянии 1 м +/- 3 дБ — тон 1 [90 дБ(А) на расстоянии 3 м / 10 футов]
Количество тонов: 10 (соответствие стандартам UKOOA / PFEER)
Количество ступеней: 2
Регулировка громкости: Встроенный потенциометр
Эффективная дальность действия: 30 м / 99 футов (при частоте 1 кГц)

Световой маяк:

Энергия вспышки: 5 Джоулей (5 Вт·с)
Частота вспышек: 1 Гц (60 вспышек/мин)
Пиковая сила света: 500 000 кд — расчетное значение (на основе энергии в Дж)
Эффективная сила света: 250 кд — расчетное значение (на основе энергии в Дж)
Пиковая сила света: 86 935 кд* — измеренное значение (согласно стандартам I.E.S.)
Эффективная сила света: 200 кд* — измеренное значение (согласно стандартам I.E.S.)
Цвета линз: Янтарный, синий, прозрачный, зеленый, пурпурный,
красный и желтый
Срок службы лампы: Интенсивность излучения снижается до 70% после 5 миллионов вспышек

Общие характеристики:

Напряжение (постоянный ток): 12 В; 24 В
Напряжение (переменный ток): 24 В; 115 В; 230 В
Степень защиты: IP66
Материал корпуса: Ударопрочный огнестойкий АБС-пластик (классы UL94 V0 и 5VA)
Цвет: Красный (RAL3000), серый (RAL7038) и белый.
Материал линзы: Поликарбонат (PC)
Кабельные вводы: 4 выбиваемых отверстия (под сальники M20) на боковых и задней сторонах
Клеммы: Для кабелей сечением от 0,5 до 1,5 мм²
Рабочая температура: От -25 до +55°C [от -13 до +131°F]
Температура хранения: От -40 до +70°C [от -40 до +158°F]
Относительная влажность: 90% при 20°C [68°F]
Вес: 0,50 кг / 1,1 фунта
*Данные по уровню звукового давления (SPL): +/-3 дБ(А). Измерения проведены при оптимальном напряжении.
*Значения силы света (канделы) приведены для работы с прозрачной линзой при оптимальном напряжении.

Коды изделий

Версия: Код изделия:
12 В пост. тока SONFL1XDC012[x]/[y]
24 В пост. тока SONFL1XDC024[x]/[y]
24 В перем. тока SONFL1XAC024[x]/[y]
115 В перем. тока SONFL1XAC115[x]/[y]
230 В перем. тока SONFL1XAC230[x]/[y]
[x] = Цвет корпуса: G: Серый (RAL7038)
R: Красный (RAL3000)
W: Белый
[y] = Цвет линзы:
A: Янтарный
B: Синий
C: Прозрачный
G: Зеленый
M: Пурпурный
R: Красный
Y: Желтый

Для заказа версии, одобренной UL, добавьте к артикулу суффикс «-UL».
Для заказа версии, одобренной MED, добавьте к артикулу суффикс «-M» [модель на 24 В пост. тока, только с прозрачной линзой].
CPR — EN54-3 и EN54-23:
Код изделия: SONFL1XDC024[x]/C
Климатический класс: Тип B — для наружного применения
Дальность видимости: Категория W-2.4-4.8
Цвет сигнала: Прозрачный (1 Гц)

Звуковой оповещатель

Версия: Напряжение: Ток:
12 В пост. тока 10–30 В пост. тока 25 мА*
24 В пост. тока 10–30 В пост. тока 25 мА*
24 В перем. тока, 50/60 Гц +/-10% 40 мА
115 В перем. тока, 50/60 Гц +/-10% 13 мА
230 В перем. тока, 50/60 Гц +/-10% 13 мА
* ток при номинальном напряжении, сигнал № 2

Сертификация и одобрения

Сертификация VdS: EN54-3 и EN54-23 (CPR 305/2011/EU).
Сертификация UL и cULus: для систем сигнализации общего назначения.
Сертификация ГОСТ Р. Сертификат: POCC GB-JB05-H00144.
Сертификат соответствия Директиве по морскому оборудованию (MED): MEDB00001EH.

Ксеноновый проблесковый маяк

Версия: Напряжение: Ток:
12 В пост. тока 10–14 В пост. тока 500 мА
24 В пост. тока 20–28 В пост. тока 250 мА
24 В перем. тока, 50/60 Гц +/-10% 300 мА
115 В перем. тока, 50/60 Гц +/-10% 70 мА
230 В перем. тока, 50/60 Гц +/-10% 35 мА

Комбинированное устройство SONFL1X: звуковой оповещатель и ксеноновый проблесковый маяк

Устройство SONFL1X объединяет в себе звуковой оповещатель SONF1 (уровень звукового давления 100 дБ(А)) и ксеноновый проблесковый маяк L101X.

Компактный и прочный корпус делает это устройство идеальным решением для широкого спектра задач сигнализации, включая системы пожарной и охранной сигнализации, а также системы управления технологическими процессами.
