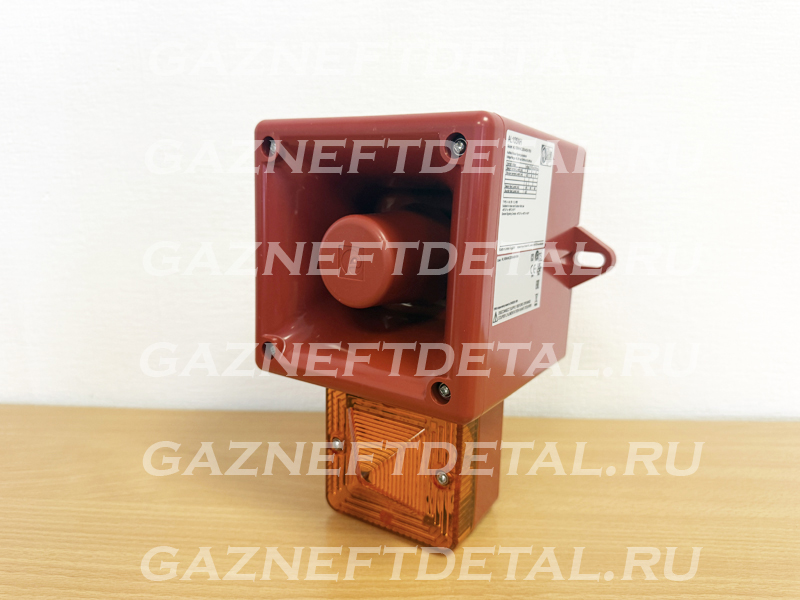

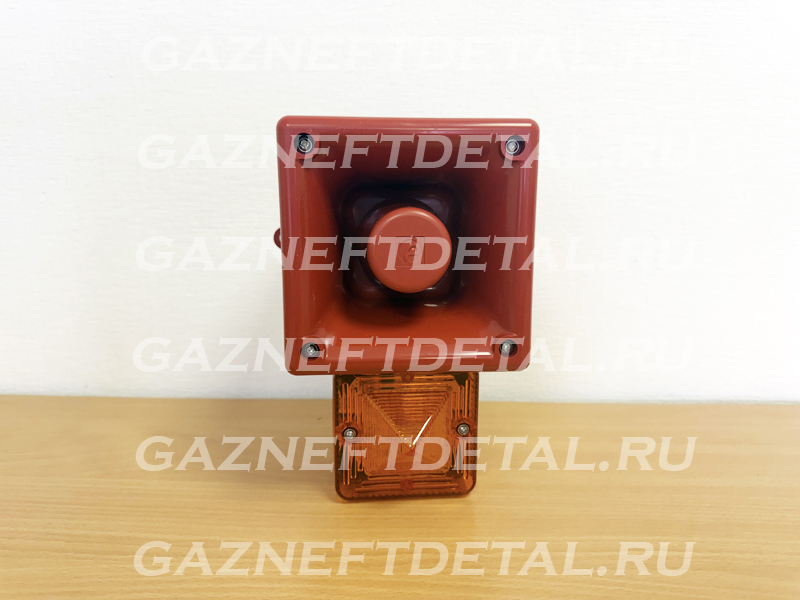

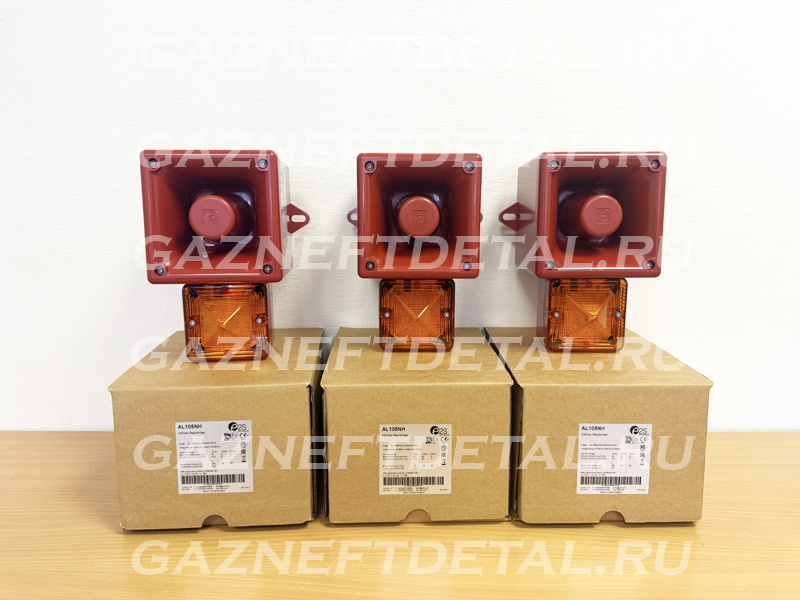

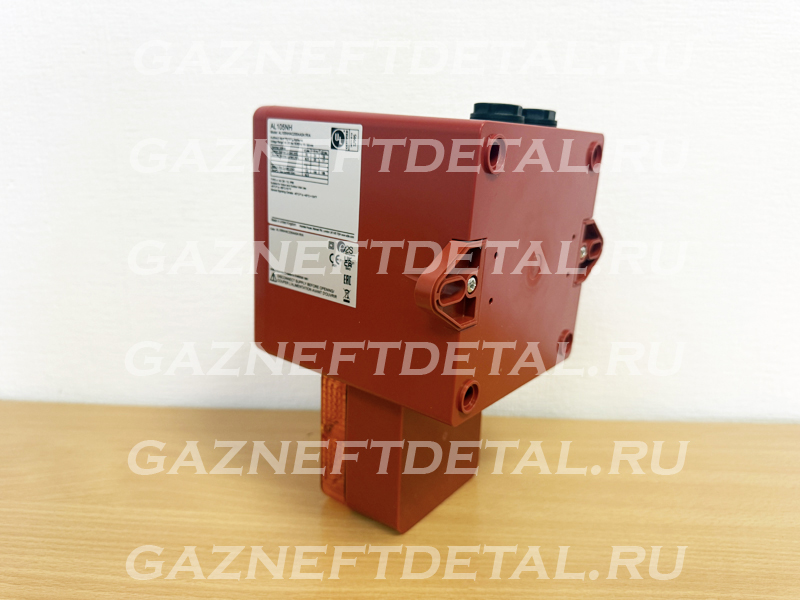

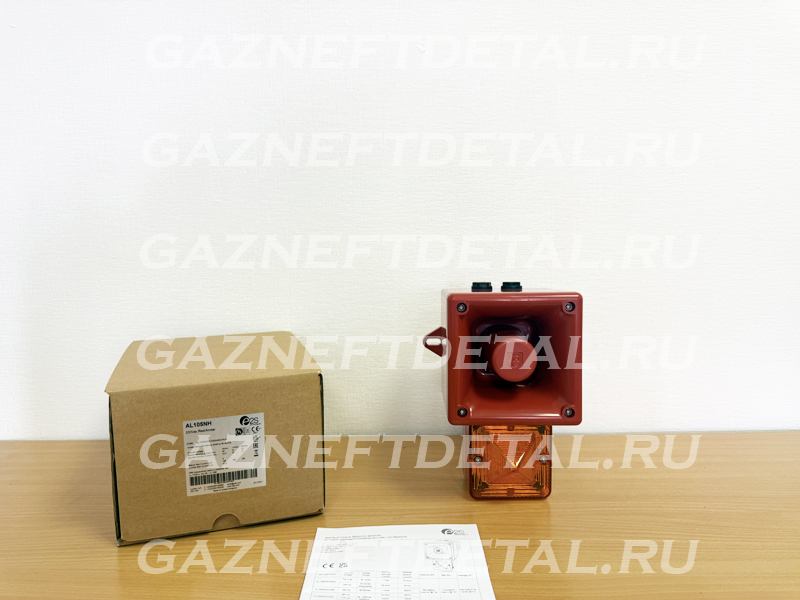

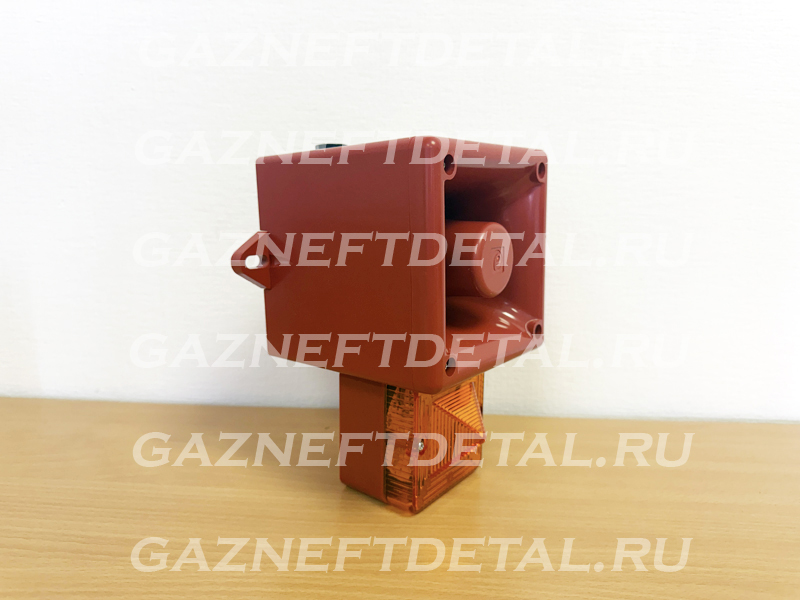

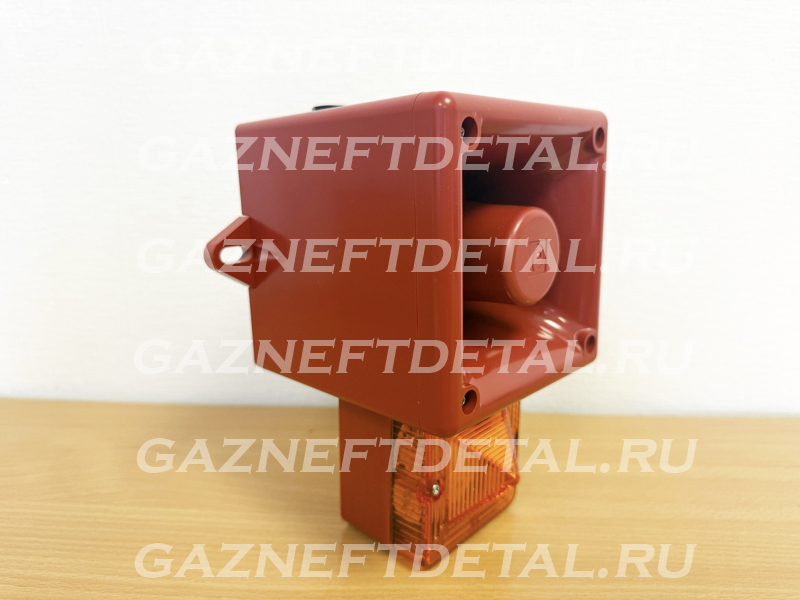

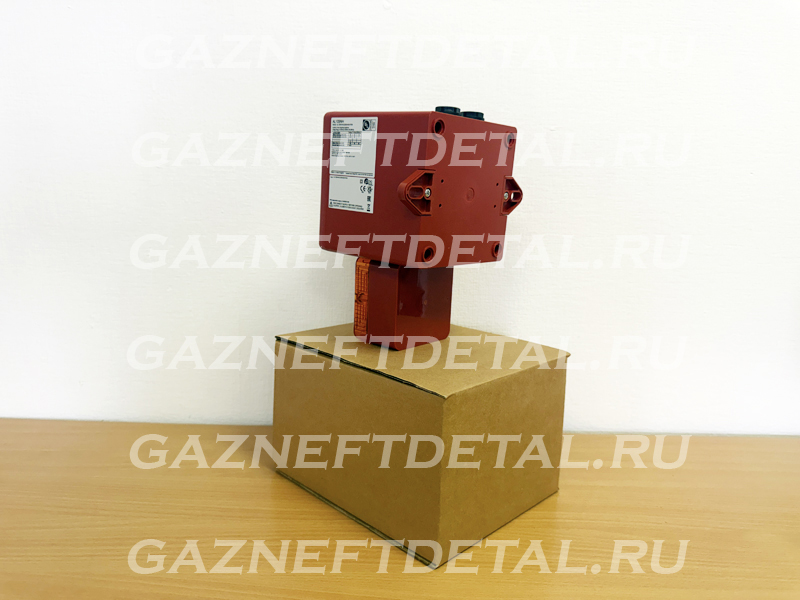

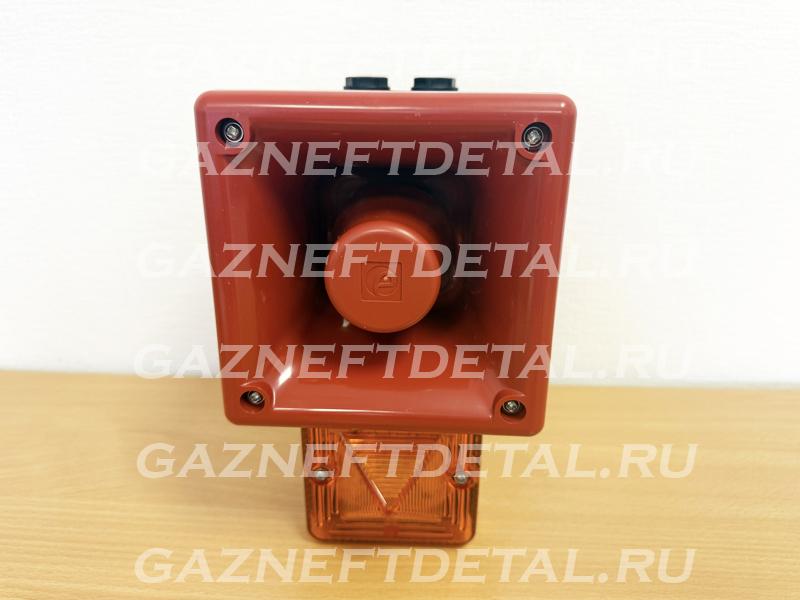

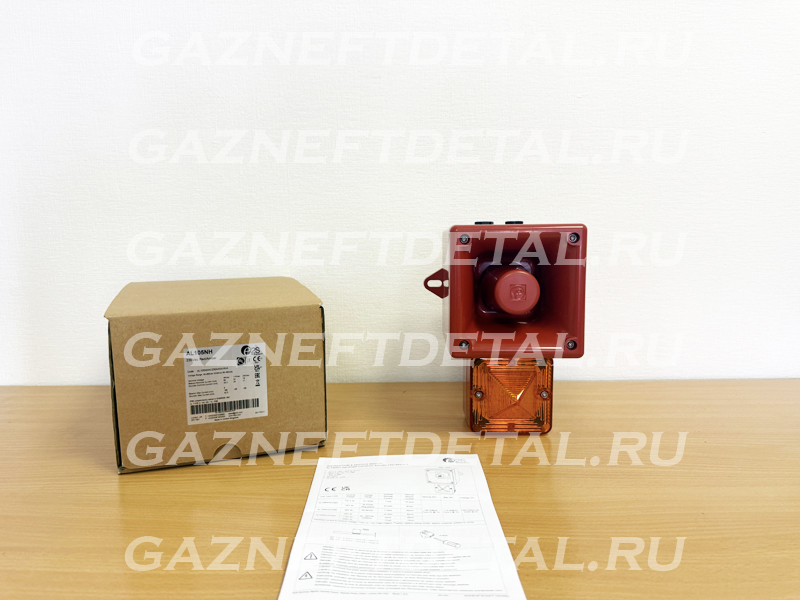

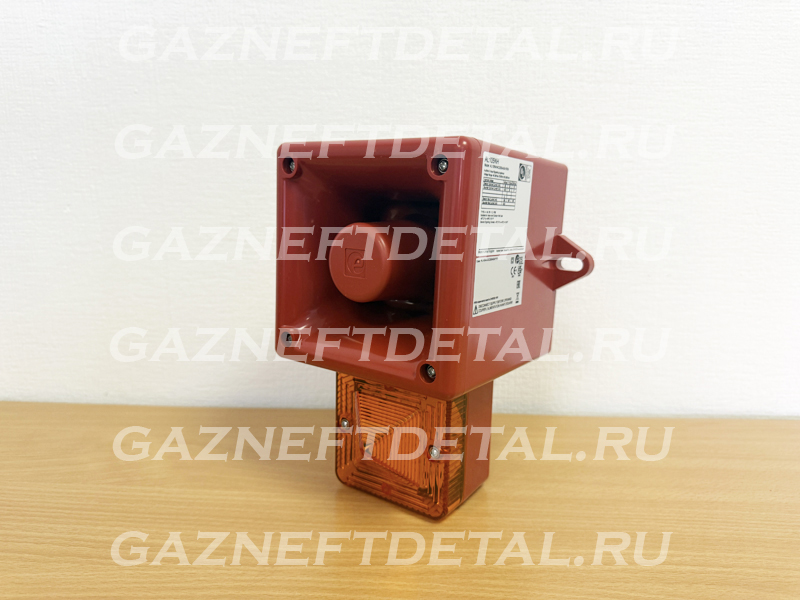

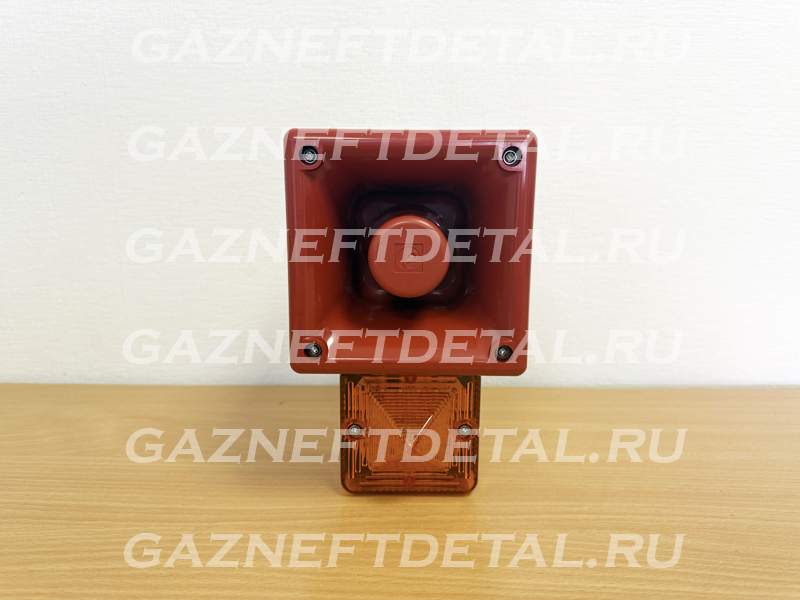

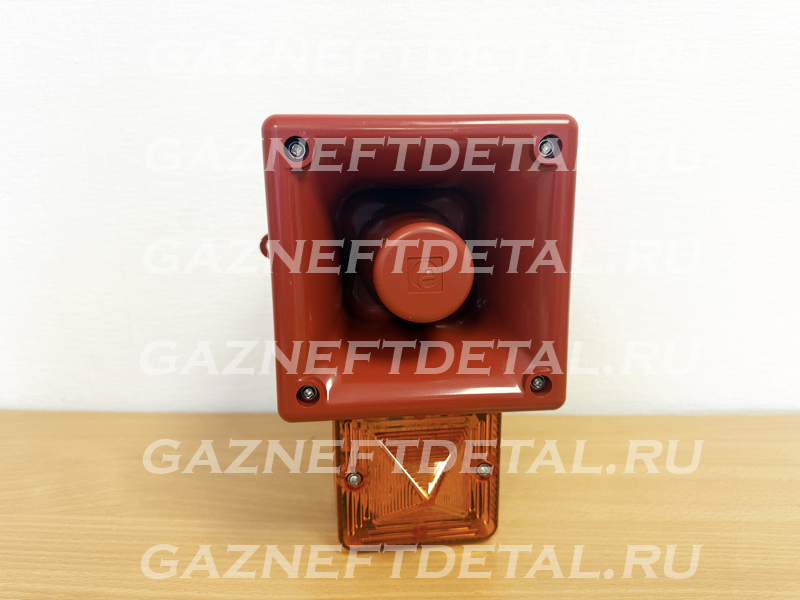

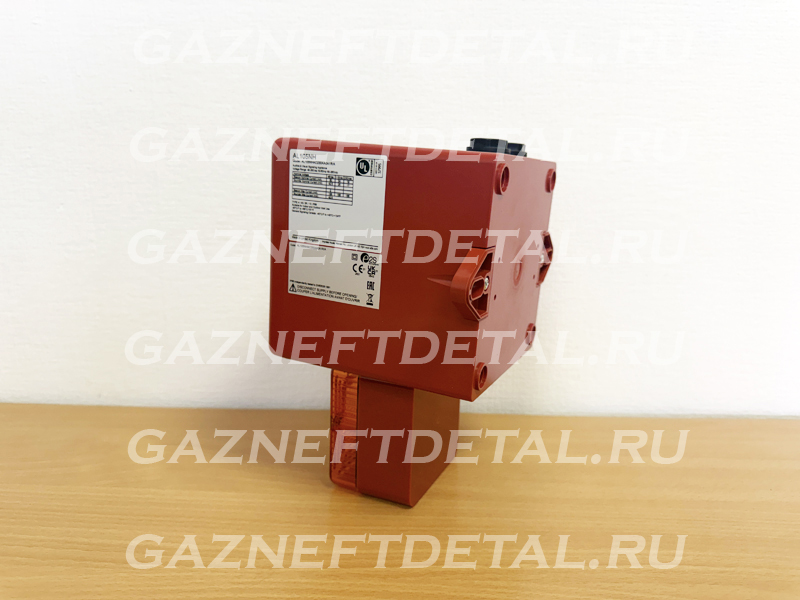

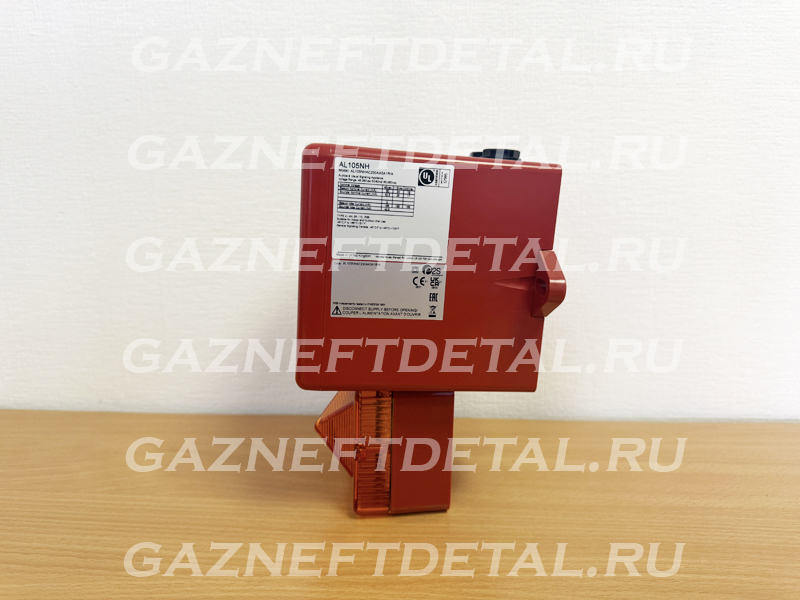

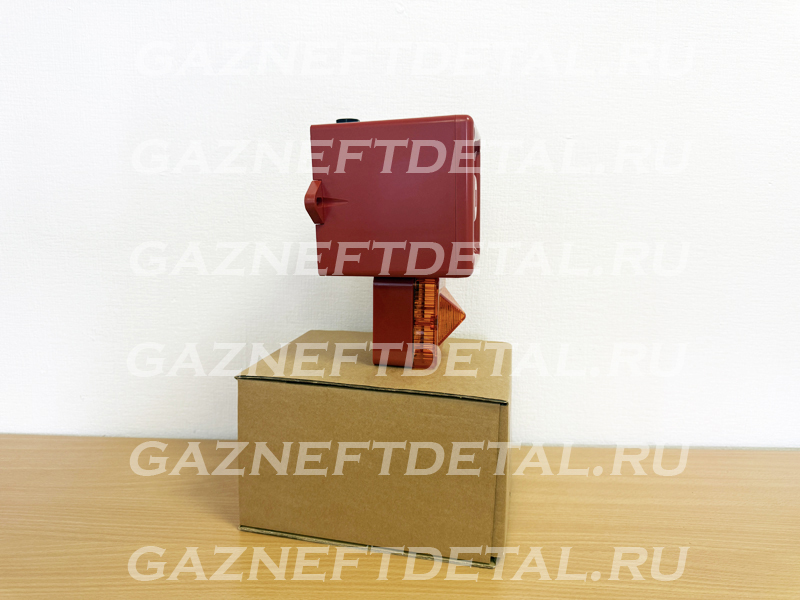

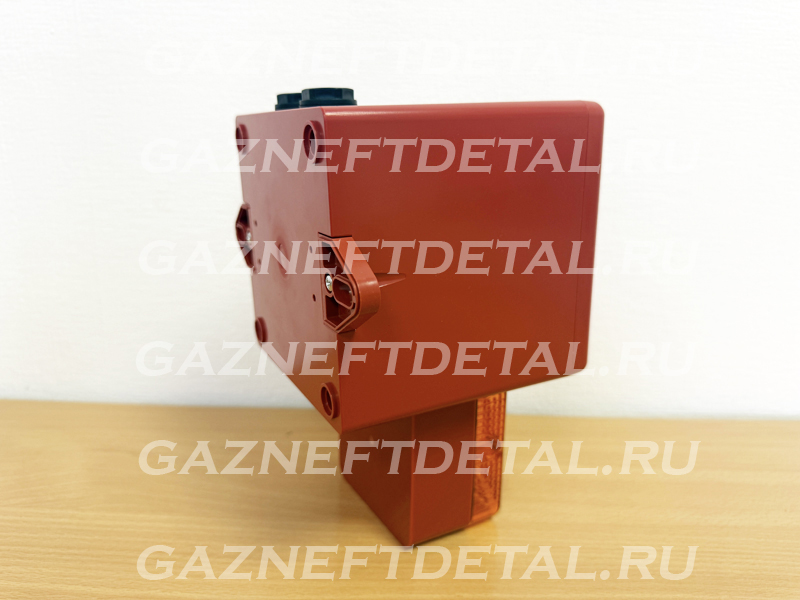

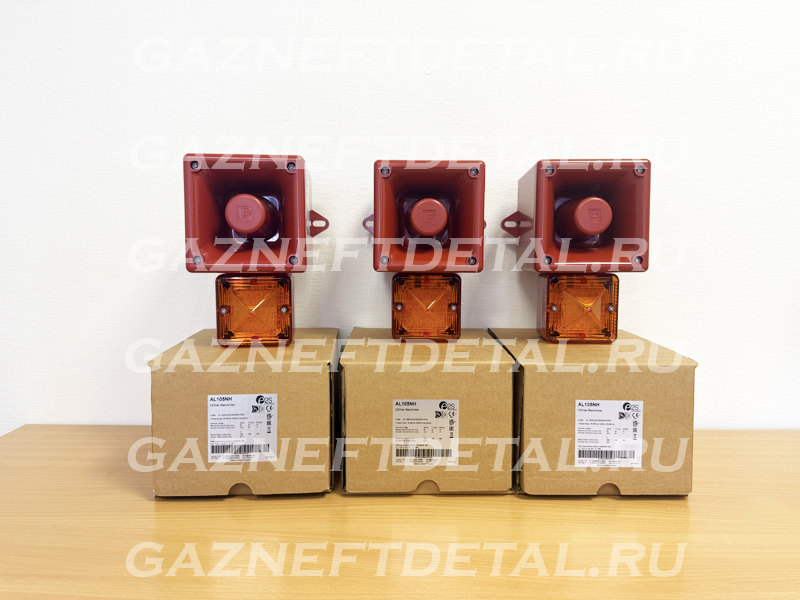

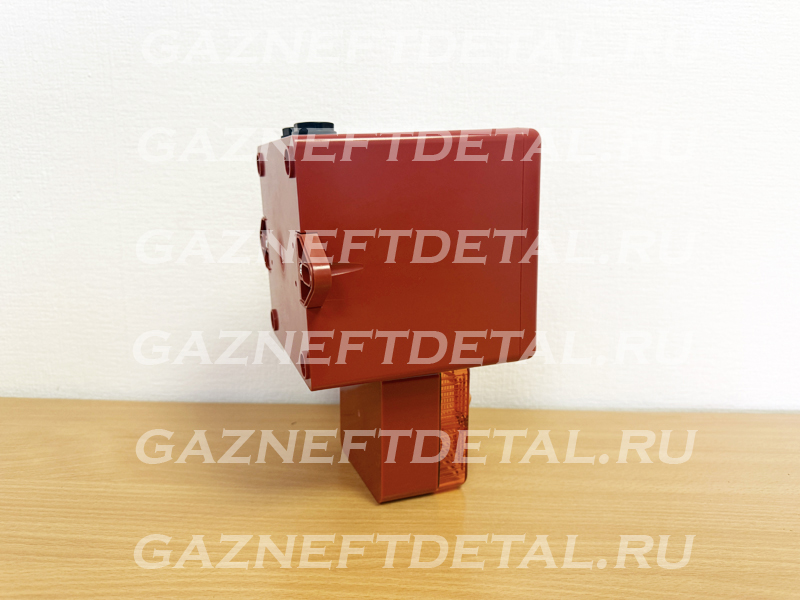

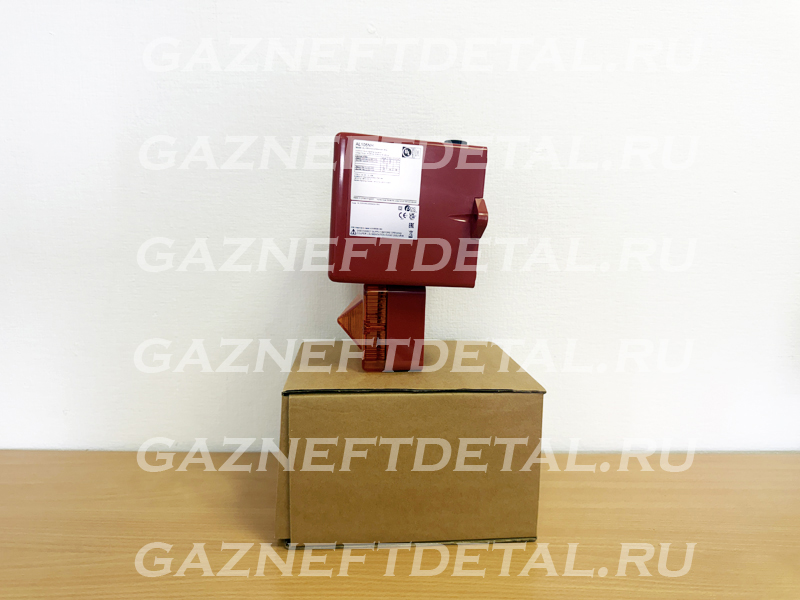

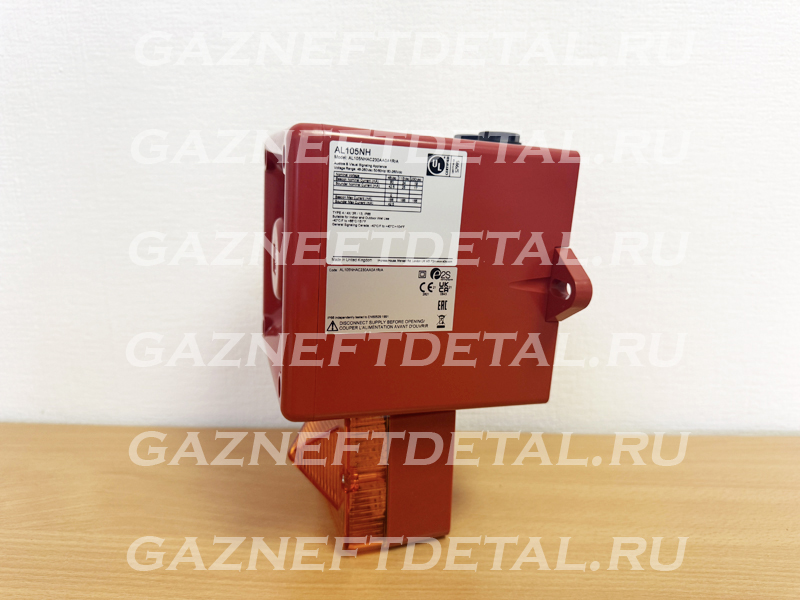

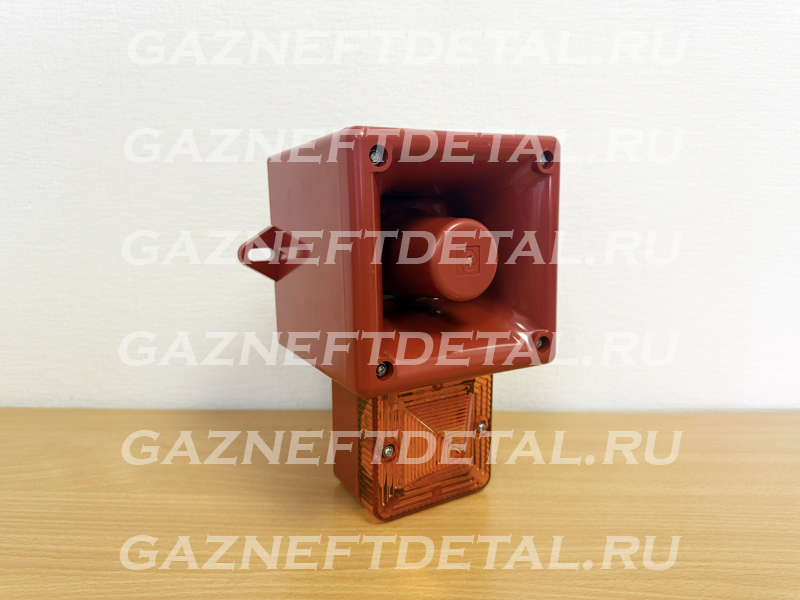

Сигнальное устройство AL105NH: звуковой оповещатель и светодиодный маяк

Модель AL105NH является отраслевым стандартом комбинированных устройств звуковой и световой сигнализации.

В ней мощный звуковой оповещатель (сирена) с уровнем громкости 113 дБ(А) сочетается с высокоэффективным светодиодным проблесковым маяком. Устройство поддерживает 64 варианта тонального сигнала и 4 этапа (канала) с возможностью дистанционной активации.

Модель AL105NH, имеющая международные сертификаты для применения в системах пожарной сигнализации, на морских объектах и ​​в общепромышленных целях, отличается низким энергопотреблением и высоким уровнем звукового давления.

Прочный корпус из огнестойкого материала делает это устройство пригодным для любых систем оповещения, включая пожарную и охранную сигнализацию, а также системы управления технологическими процессами.

Звуковой оповещатель и светодиодный маяк могут быть подключены как к общему, так и к раздельным источникам питания, что обеспечивает возможность их совместной или независимой работы. Устройство соответствует требованиям стандартов SIL1 и SIL2 (маршрут 2H) согласно IEC 61508 (2010) в стандартной комплектации.

Характеристики

Автоматическая синхронизация
Рассчитано на непрерывную работу

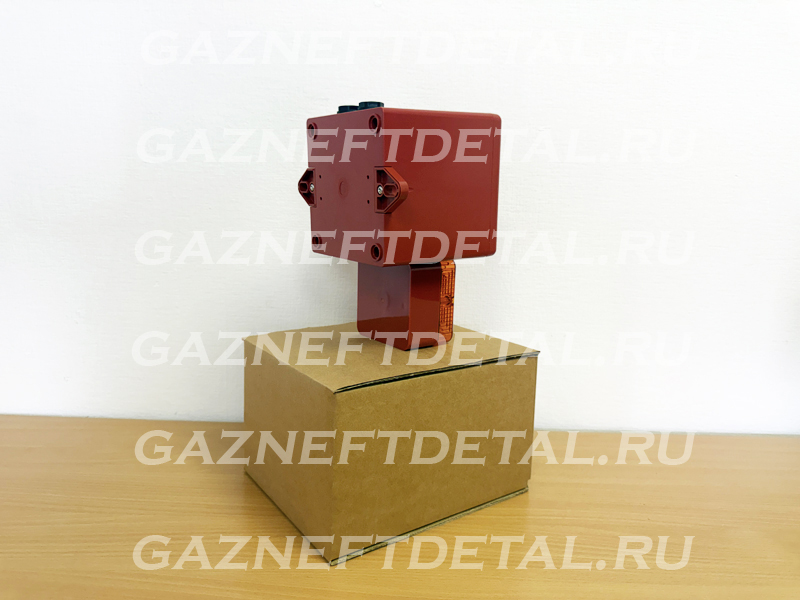

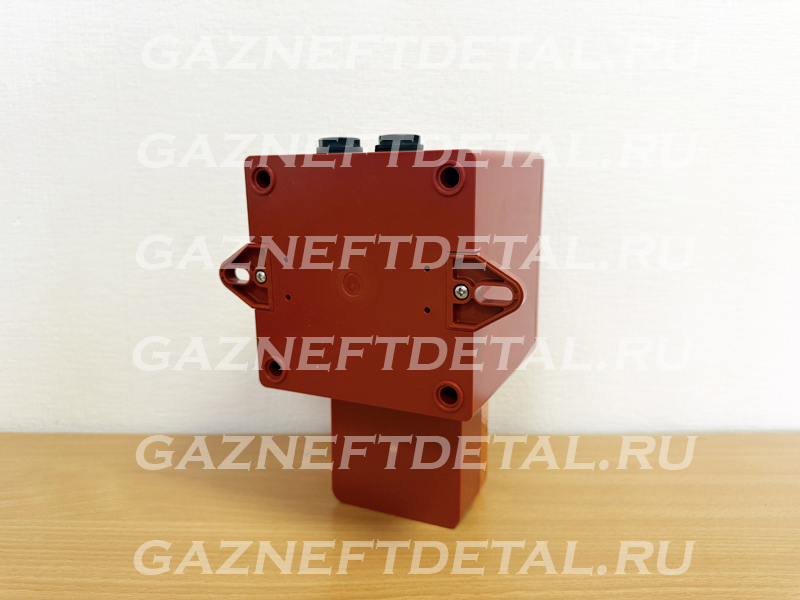

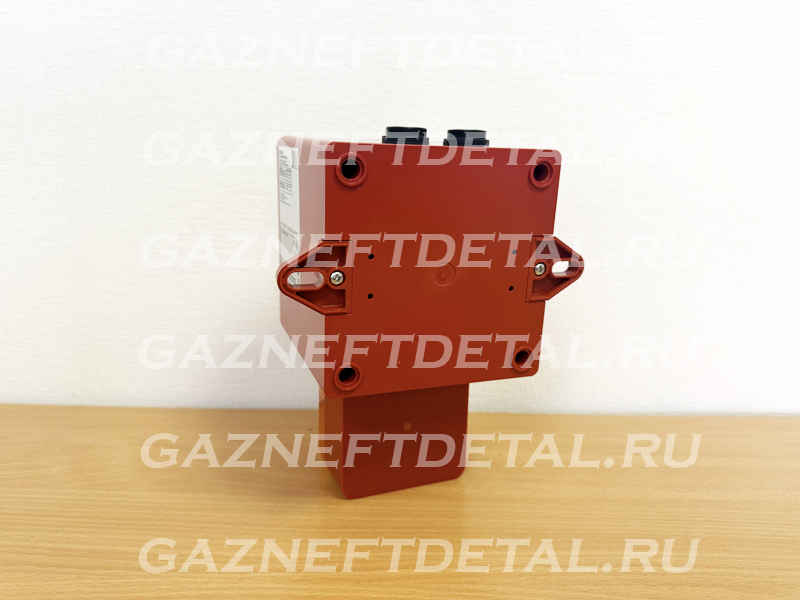

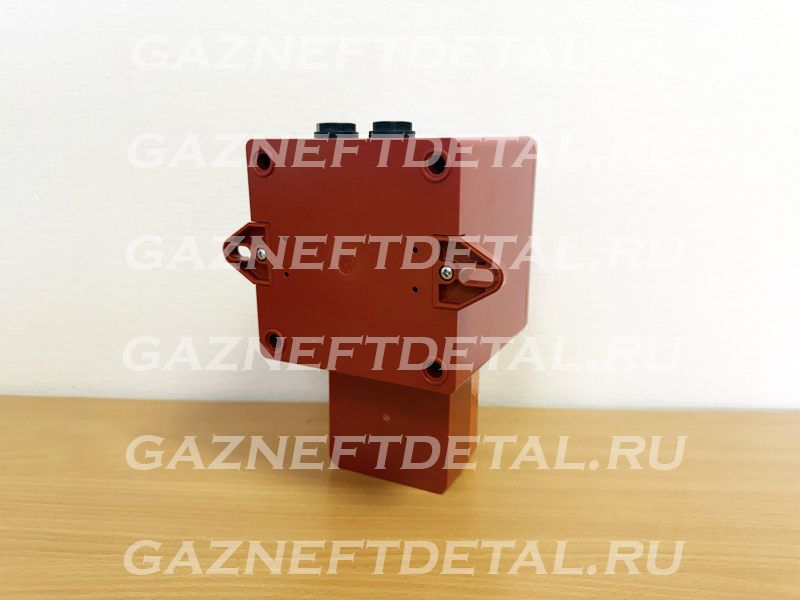

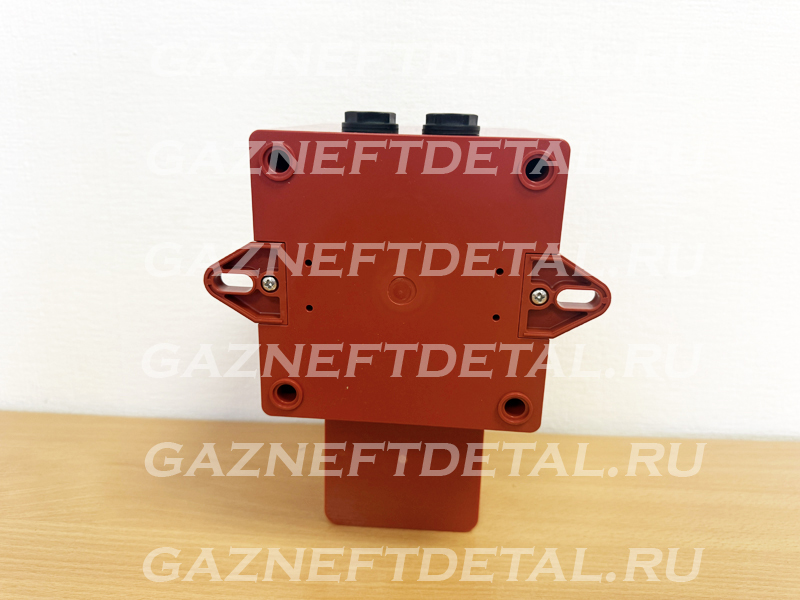

Два кабельных ввода с резьбой M20x1,5 мм (доступны переходники)
Дублированные разъемные клеммные соединения (класс A)
Степень защиты IP66 (типы 4/4X/13/3R)

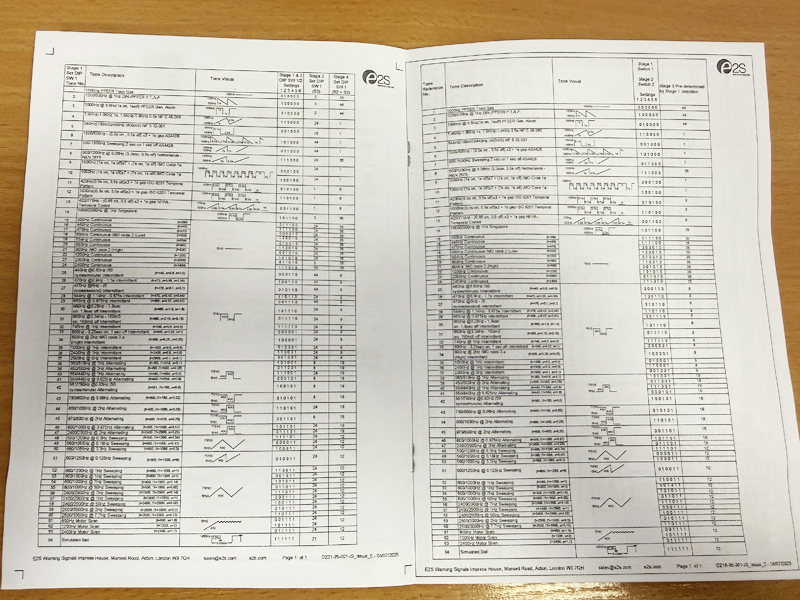

64 частоты сигналов тревоги
4 ступени/канала тревоги с дистанционной активацией
Возможна настройка частот и конфигурации сигналов по индивидуальному заказу
Диодная поляризация для использования в цепях с контролем целостности

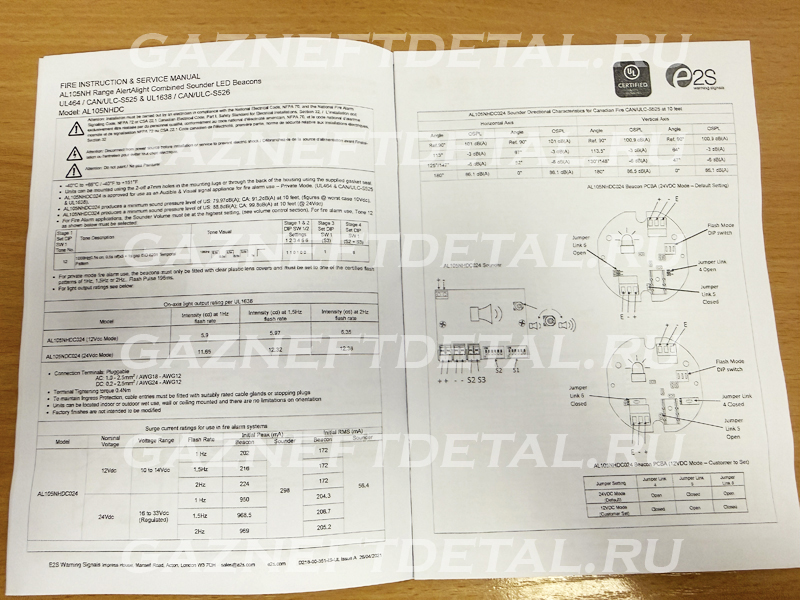

Технические характеристики
Звуковой оповещатель:
Макс. уровень звукового давления: 113 дБ(А) на расстоянии 1 м ±3 дБ
[104 дБ(А) на расстоянии 3 м ±3 дБ]
Номинальный уровень звукового давления: 106 дБ(А) на расстоянии 1 м ±3 дБ
[97 дБ(А) на расстоянии 3 м ±3 дБ]
Количество тонов: 64 (соответствие стандартам UKOOA / PFEER)
Количество ступеней: 4
Регулировка громкости: -12 дБ(А) (зависит от выбранного тона)
Эффективная дальность действия: 58 м (при частоте 1 кГц)
Пусковой ток: 636 мА в течение 4,0 мс (при 24 В пост. тока)

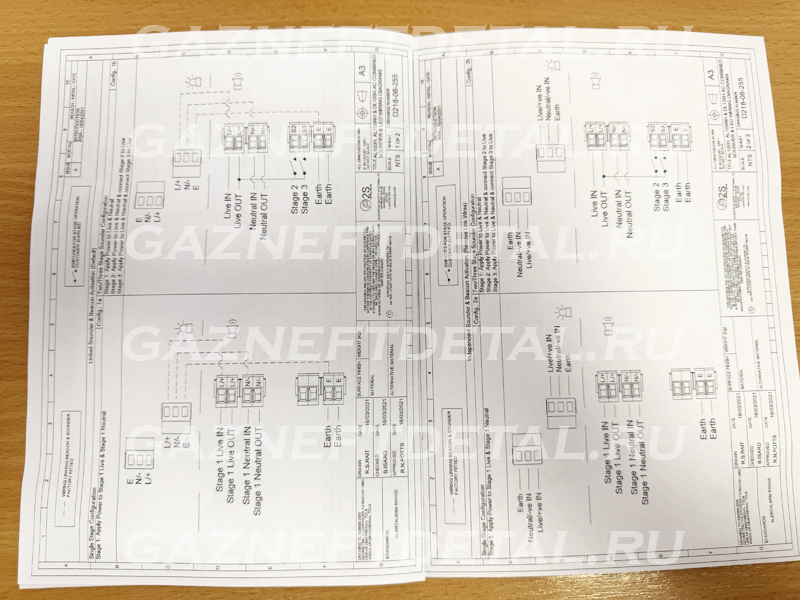

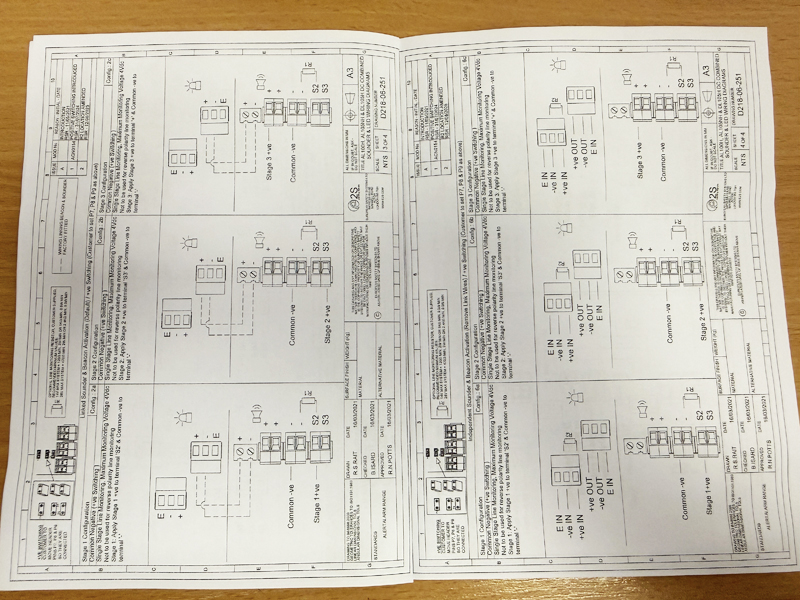

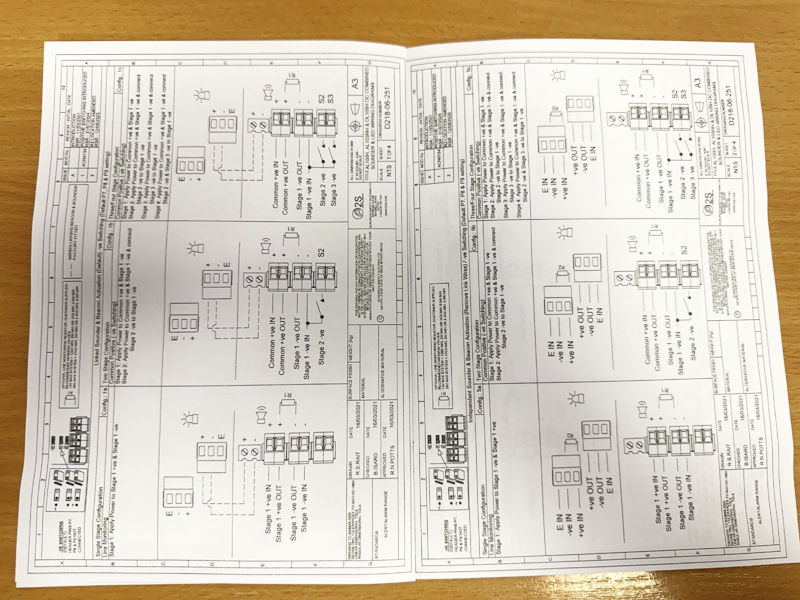

Переключение ступеней: Отрицательный сигнал (общий положительный контакт)
Светодиодный маяк:
Источник света: Массив светодиодов высокой яркости.
18 белых светодиодов Cree© (технология SMT)
Сила света (постоянное свечение, высокая мощность): 180 кд (измерено согласно стандартам I.E.S.)
Сила света (мигание 1 Гц): 113 кд (измерено согласно стандартам I.E.S.) Срок службы светодиодов: 60 000 часов

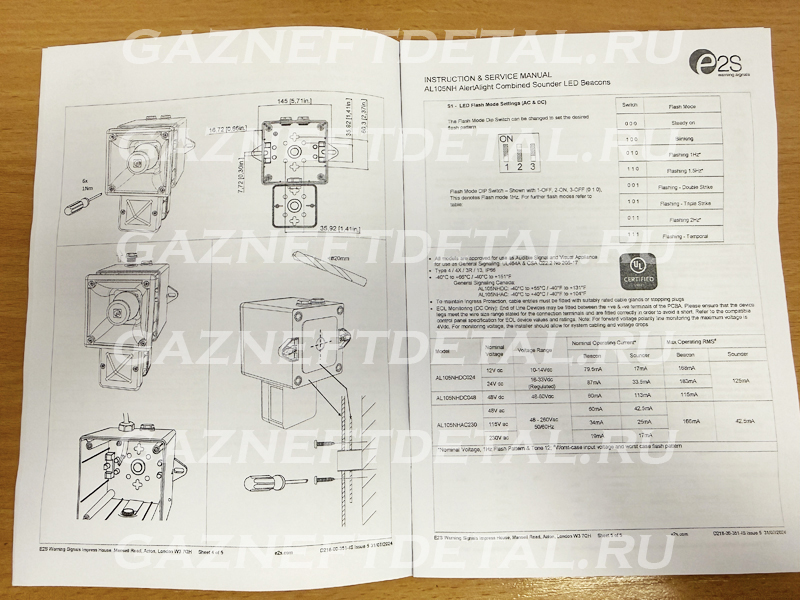

Режимы работы: 1. Постоянное свечение (высокая мощность)
2. Мигание — 425 мс вкл. / 75 мс выкл.
3. 1,0 Гц (60 всп./мин) — 200 мс вкл. / 800 мс выкл.
4. 1,33 Гц (80 всп./мин) — 150 мс вкл. / 600 мс выкл.
5. Двойная вспышка
6. Тройная вспышка
7. 2,0 Гц (120 всп./мин) — 125 мс вкл. / 375 мс выкл.
8. Временной паттерн (Temporal Pattern)

Общие характеристики:

Уровень полноты безопасности (SIL): SIL1 и SIL2 (Route 2H) по стандарту IEC61508 (2010)
Степень защиты: IP66, тип 4/4X/13/3R
Корпус: Ударопрочный огнестойкий (FR) материал ABS/PC (классы UL94 V0 и 5VA)
Цветовой фильтр линзы: Поликарбонат (PC), устойчивый к УФ-излучению, заменяемый на месте эксплуатации
Клеммы: 0,5–2,5 мм² (20–14 AWG)
Контроль линии: Диодная поляризация для использования в контролируемых цепях
Рабочая температура: от -40 до +66°C [от -40 до +151°F]
Температура хранения: от -40 до +70°C [от -40 до +158°F]
Относительная влажность: 95% при 20°C [68°F]
Испытание на вибрацию: 35 Гц в течение 4 часов (UL464/UL1638)
Испытание на ударную нагрузку (толчок): Энергия 3 фунт-фута (UL464/UL1638)
Испытание на удар: 3 удара по 5 фунтов (UL464/UL1638)
MTBF (постоянный ток): 113,31 года / 992 555 часов — MIL 217
MTBF (переменный ток): 75,37 года / 660 283 часа — MIL 217
Вес (постоянный ток): 0,95 кг / 2,10 фунта
Вес (переменный ток): 1,20 кг / 2,64 фунта

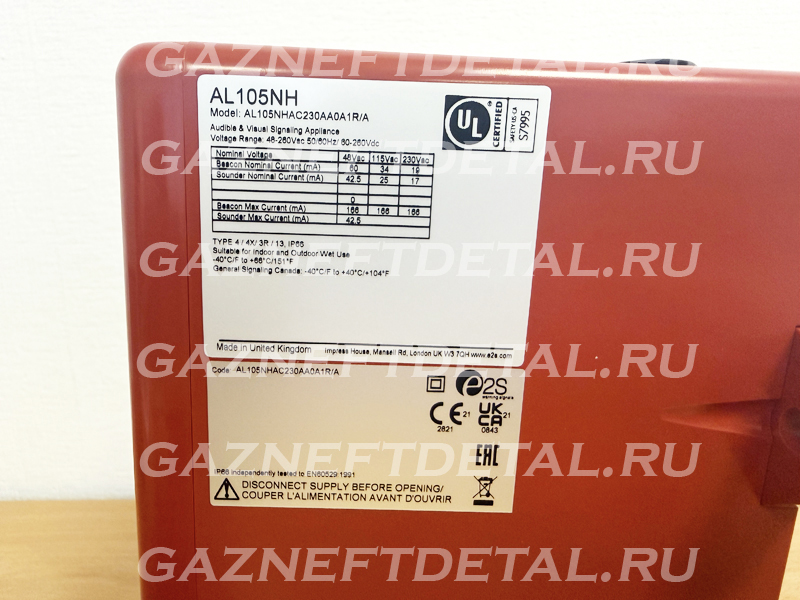

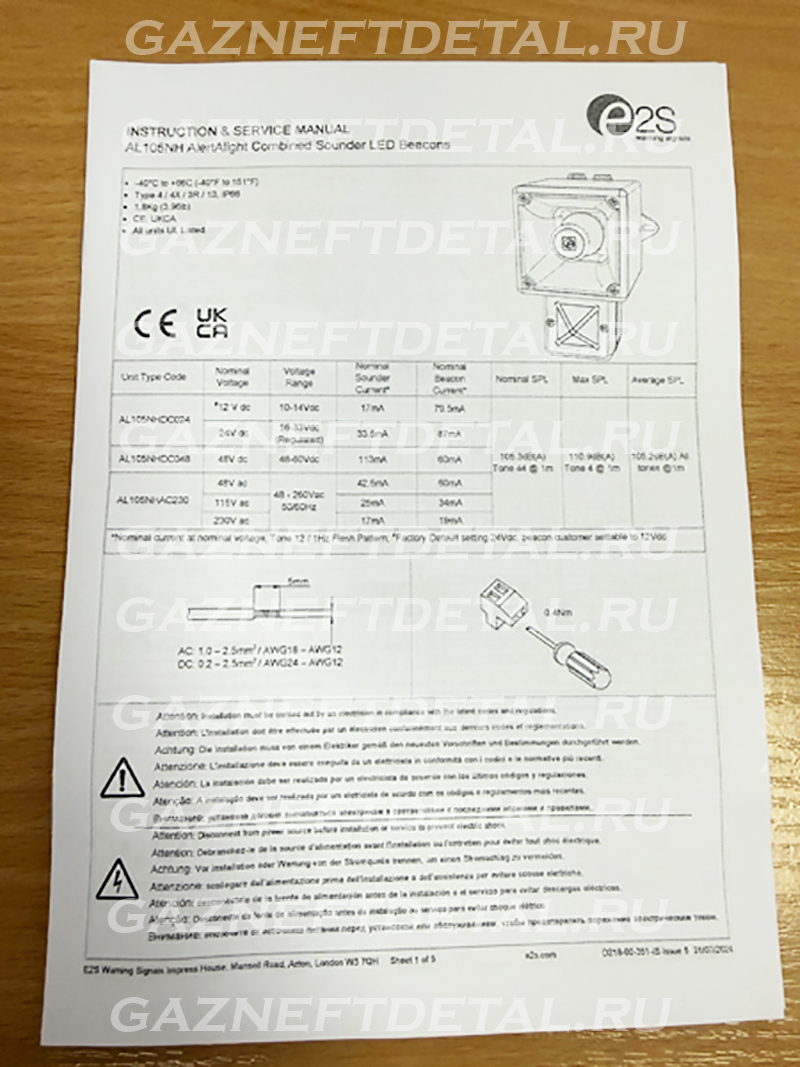

Потребляемый ток

Версия изделия: Номинальное напряжение: Диапазон напряжения: Ток маяка: Ток звукового сигнала:
DC024 12 В пост. тока 11,5–14 В пост. тока 79,5 мА 17 мА
DC024 24 В пост. тока 16–33 В пост. тока
(стабилизированное) 87 мА 33,5 мА
DC048 48 В пост. тока 48–60 В пост. тока 60 мА 113 мА
AC230 115 В перем. тока
230 В перем. тока 48–260 В перем. тока, 50/60 Гц 34 мА
19 мА 25 мА
17 мА

Коды изделий
Параметр: Идентификатор: Описание:
Тип изделия: AL105NH Комбинированный звуковой оповещатель и светодиодный маяк
Напряжение: DC024
DC048
AC230 12 В пост. тока (11,5–14 В) / 24 В пост. тока (20–28 В)
48 В пост. тока (48–54 В)
48–260 В перем. тока, 50/60 Гц

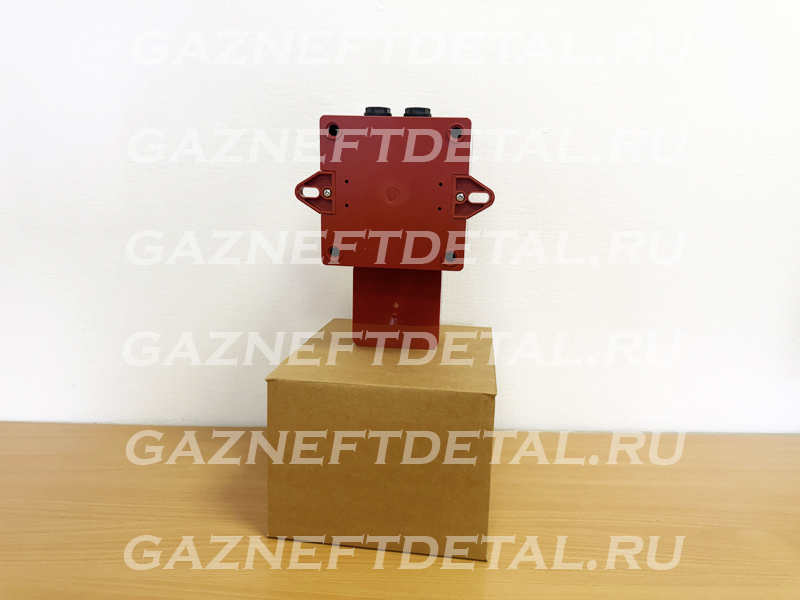

Монтажная коробка / кабельные вводы: [e] A
B Коробка с монтажными проушинами — 2 ввода M20x1,5 мм
Коробка с монтажными проушинами — 2 ввода 1/2" NPT (через переходники)
Материал заглушки: [m] A АБС-пластик
Маркировка оборудования / табличка назначения: [s] 0
1
2 Без маркировки или таблички назначения
Маркировка / табличка из нержавеющей стали 316 (A4)
Маркировка / табличка из металлизированного полиэстера
Версия изделия:
[v] A UL/cUL, ULC, РМРС, EAC, CE, UKCA — SIL1 и SIL2
Вариант исполнения:
[o] 1
X
Z Стандартное исполнение
Специальная конфигурация — свяжитесь с E2S
Специальное ПО для сигналов оповещения — свяжитесь с E2S
Цвет корпуса: [x]
R
G
Красный
Серый
Цвет линзы: [y]
A
B
C
G
M
R
Y
Янтарный
Синий
Прозрачный
Зеленый
Пурпурный
Красный
Желтый

Сертификаты и одобрения

UL: UL464, UL464A, UL1638, UL1638A
cUL: CSA C22.2 No 205-17
ULC: CAN/ULC-S525 и CAN/ULC-S526
EAC (ТР ЕАЭС 043/2017): B.00291/21
EAC: RU D-GB.GA05.B.12595-20
Морской регистр (RMRS): № 19.00193.278
Соответствие уровням SIL1 и SIL2 согласно IEC61508 (2010)
CE, UKCA
