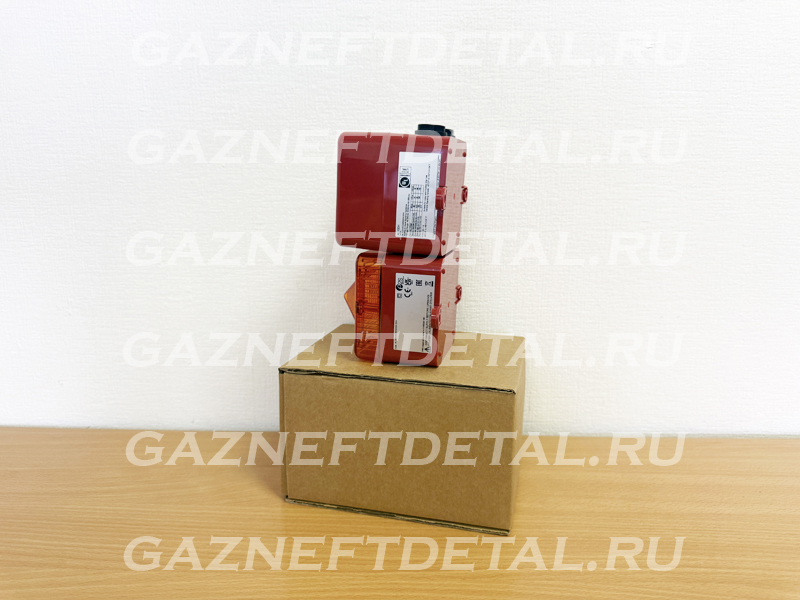

AL100H: Звуковой оповещатель (сирена) и светодиодный маяк

AL100H — это компактный звуковой оповещатель высокой мощности (уровень звукового давления 110 дБА), оснащенный мощным светодиодным проблесковым маяком. Устройство поддерживает 64 варианта тонального сигнала и имеет 4 ступени (канала) с возможностью дистанционной активации.

Описание

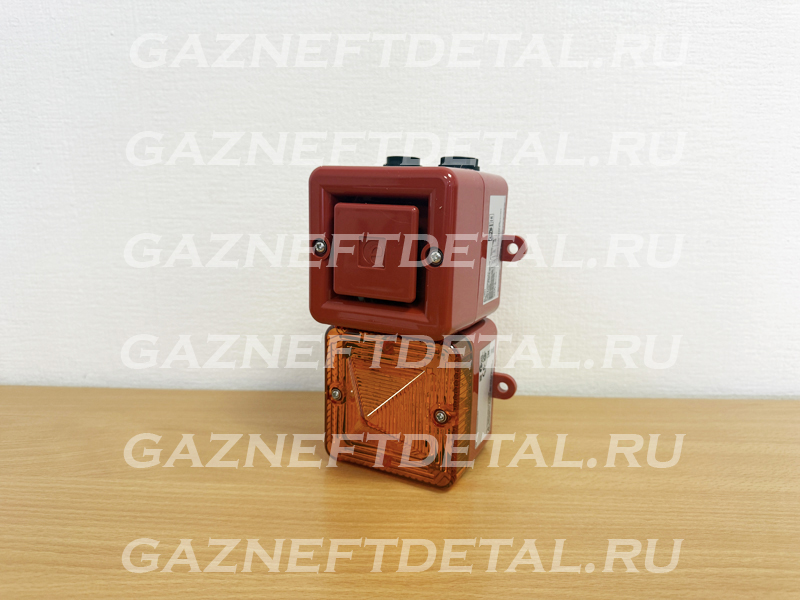

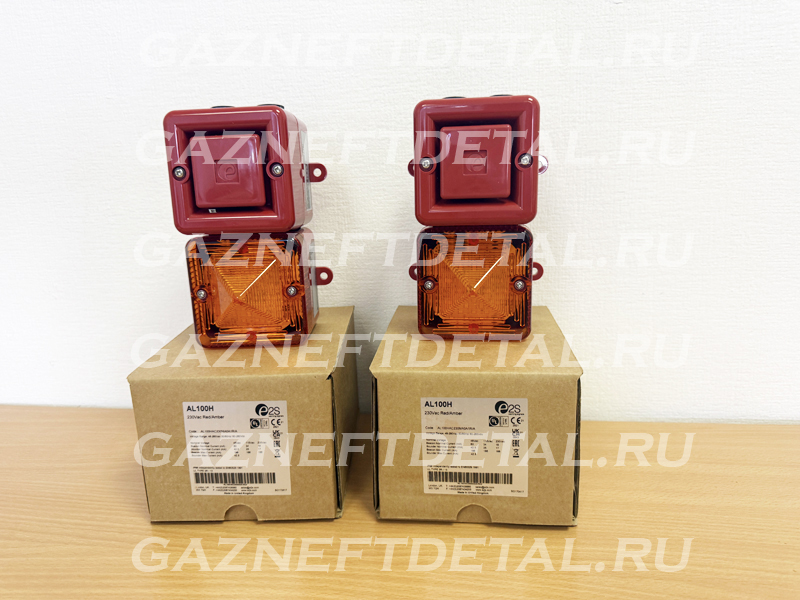

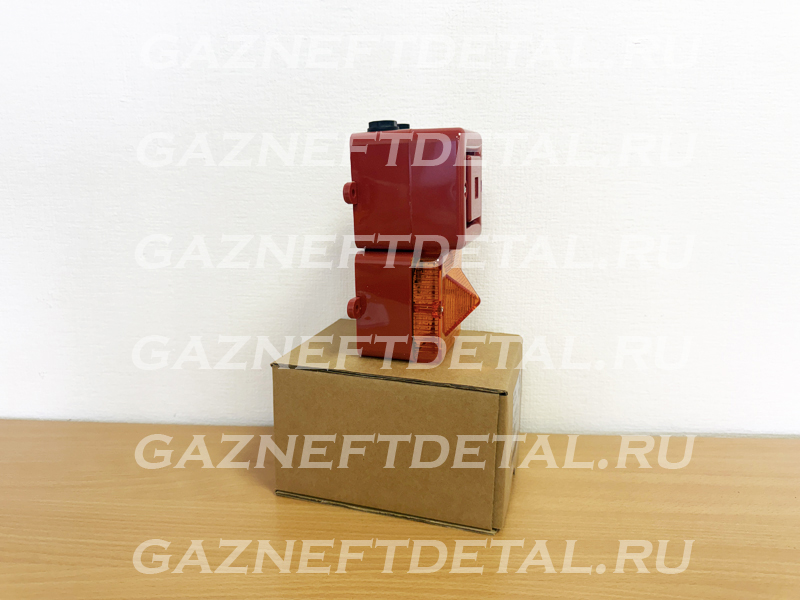

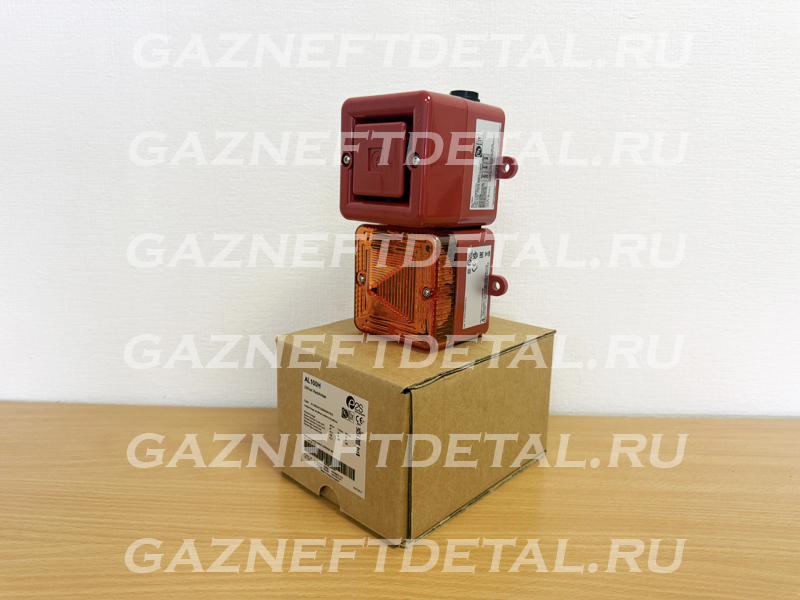

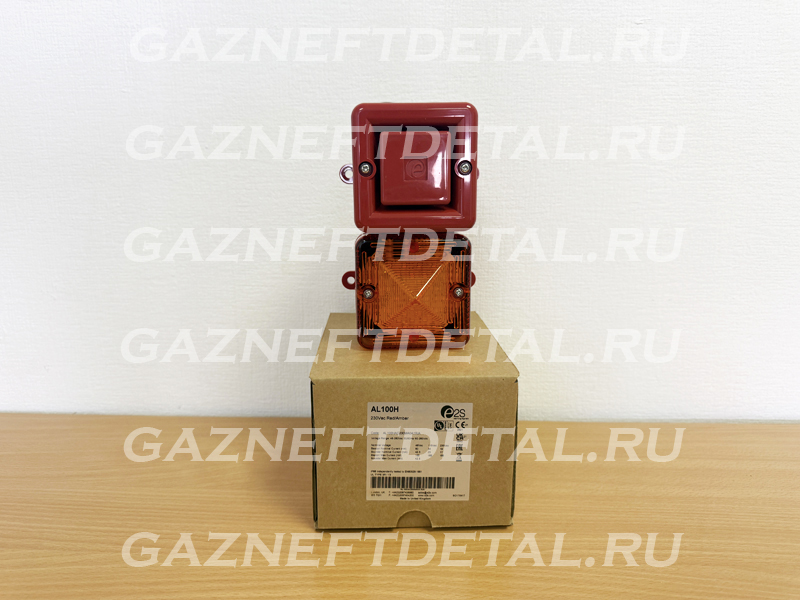

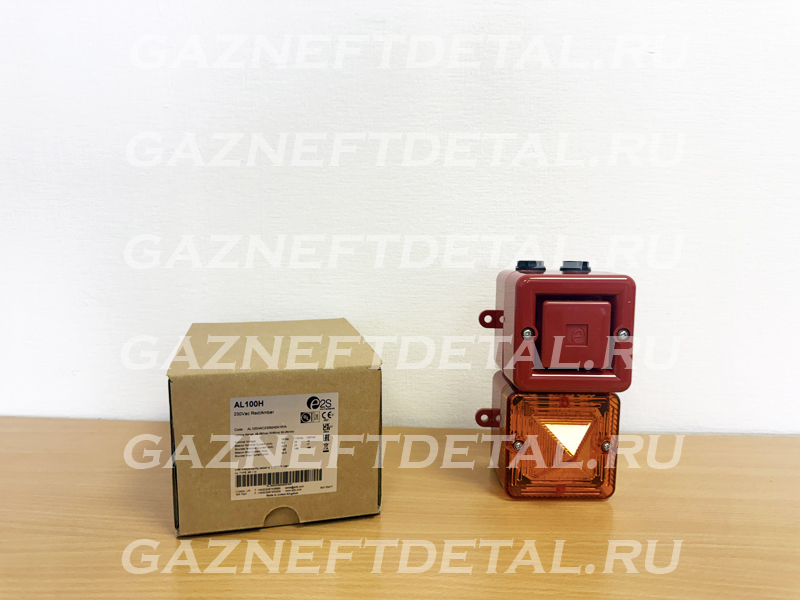

Устройство AL100H объединяет в себе звуковой оповещатель A100 и светодиодный проблесковый маяк L101H. Компактный и прочный корпус делает это устройство идеальным решением для широкого спектра задач сигнализации, включая системы пожарной и охранной сигнализации, а также системы управления технологическими процессами.

Звуковой оповещатель и световой маяк могут быть подключены как к общему, так и к раздельным источникам питания, что позволяет обеспечить их совместную или независимую работу. Устройство соответствует требованиям стандартов SIL1 и SIL2 (маршрут 2H) согласно IEC 61508 (2010) в стандартной комплектации.

Характеристики

Автоматическая синхронизация
Рассчитан на непрерывную работу
Два кабельных ввода (под отверстия M20 или 1/2" NPT)
Дублированные разъемные клеммные соединения (класс A)
Степень защиты IP66 (типы 3R/13)
64 частоты сигналов тревоги
4 ступени/канала тревоги с дистанционной активацией
Возможна настройка частот и конфигурации сигналов по индивидуальному заказу
Диодная поляризация для использования в цепях с контролем целостности

Технические характеристики

Звуковой оповещатель:
Макс. уровень звукового давления: 110 дБ(A) на расстоянии 1 м ±3 дБ
[101 дБ(A) на расстоянии 3 м ±3 дБ]
Номинальный уровень звукового давления: 102 дБ(A) на расстоянии 1 м ±3 дБ
[93 дБ(A) на расстоянии 3 м ±3 дБ]

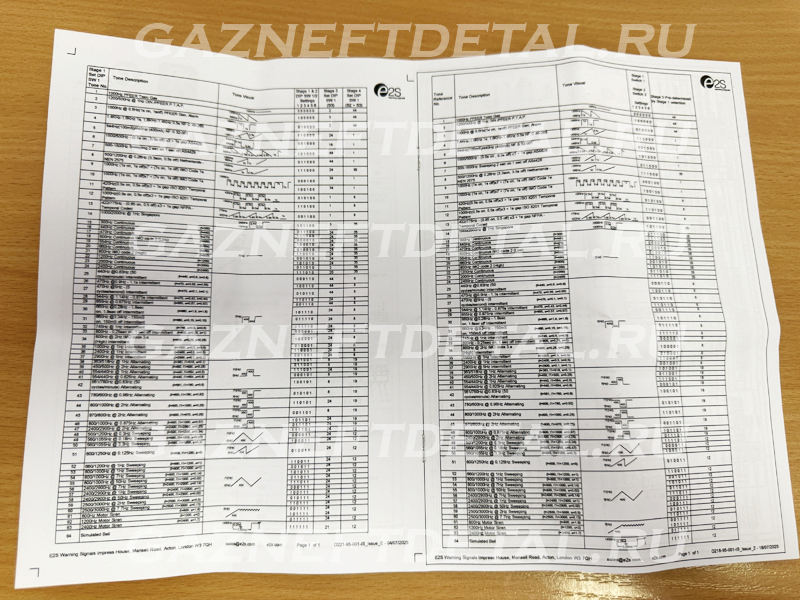

Количество тонов: 64 (соответствие стандартам UKOOA / PFEER)
Количество ступеней: 4
Регулировка громкости: -12 дБ(A) (зависит от выбранного тона)
Эффективная дальность: 38 м (при частоте 1 кГц)
Пусковой ток: 636 мА в течение 4,0 мс (при 24 В пост. тока)
Переключение ступеней: Отрицательный сигнал (общий положительный контакт)
Светодиодный маяк:
Источник света: Массив светодиодов высокой яркости.
18 белых светодиодов Cree© (технология SMT)
Постоянное свечение (высокая мощность): 180 кд (измерено согласно стандартам I.E.S.)
Мигание 1 Гц: 113 кд (измерено согласно стандартам I.E.S.)
Срок службы светодиодов: 60 000 часов
Режимы работы: 1. Постоянное свечение (высокая мощность)
2. Мигание: 425 мс — вкл., 75 мс — выкл.
3. 1,0 Гц (60 всп./мин): 200 мс — вкл., 800 мс — выкл.
4. 1,33 Гц (80 всп./мин): 150 мс — вкл., 600 мс — выкл.
5. Двойная вспышка
6. Тройная вспышка
7. 2,0 Гц (120 всп./мин): 125 мс — вкл., 375 мс — выкл.
8. Временной шаблон вспышек (Temporal Pattern)

Общие характеристики:

Уровень полноты безопасности (SIL): SIL1 и SIL2 (маршрут 2H по стандарту IEC 61508:2010)
Степень защиты: IP66, тип 3R/13
Корпус: Ударопрочный огнестойкий (FR) материал ABS/PC (классы UL94 V0 и 5VA)
Цветной фильтр линзы: Сменный (на месте эксплуатации), устойчивый к УФ-излучению поликарбонат (PC)
Клеммы: 0,5–2,5 мм² (20–14 AWG)
Контроль целостности линии: Диодная развязка для использования в контролируемых цепях
Рабочая температура: от -40 до +66 °C [от -40 до +151 °F]
Температура хранения: от -40 до +70 °C [от -40 до +158 °F]
Относительная влажность: 95% при 20 °C [68 °F]
Испытание на вибрацию: 35 Гц, длительность 4 ч (UL464/UL1638)
Испытание на ударную нагрузку (толчок): Энергия 3 футо-фунта (UL464/UL1638)
Испытание на удар: 3 удара силой 5 фунтов (UL464/UL1638)
MTBF (постоянный ток): 113,31 года / 992 555 часов — MIL 217
MTBF (переменный ток): 75,37 года / 660 283 часа — MIL 217
Вес (постоянный ток): 0,46 кг / 1,01 фунта
Вес (переменный ток): 0,57 кг / 1,25 фунта

Потребляемый ток

Версия изделия: Номинальное напряжение: Диапазон напряжения: Ток маяка: Ток звукового сигнала:
DC024 12 В пост. тока 11,5–14 В пост. тока 79,5 мА 17 мА
DC024 24 В пост. тока 16–33 В пост. тока
(стабилизированное) 87 мА 33,5 мА
DC048 48 В пост. тока 48–60 В пост. тока 60 мА 113 мА
AC230 115 В перем. тока
230 В перем. тока 48–260 В перем. тока, 50/60 Гц 34 мА
19 мА 25 мА
17 мА
Коды изделий
Параметр: Идентификатор: Описание:
Тип изделия: AL100H Комбинированный звуковой оповещатель и светодиодный маяк
Напряжение: DC024
DC048
AC230 12 В пост. тока (11,5–14 В) / 24 В пост. тока (20–28 В)
48 В пост. тока (48–54 В)
48–260 В перем. тока, 50/60 Гц

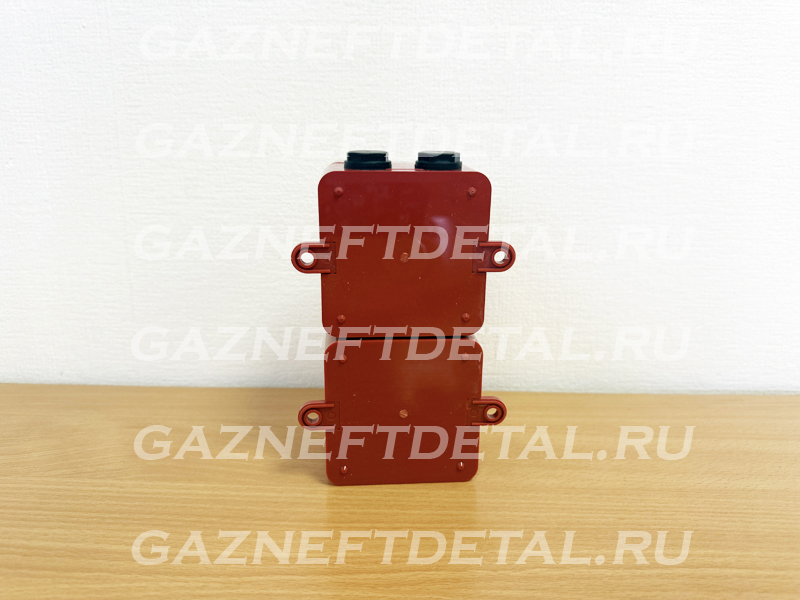

Монтажная коробка / кабельные вводы: [e] M Коробка с монтажными проушинами — 2 отверстия (M20 или 1/2" NPT)
Материал заглушки: [m] A АБС-пластик
Маркировочная табличка / табличка назначения: [s] 0
1
2 Без маркировочной таблички или таблички назначения
Табличка из нержавеющей стали 316 (A4)
Табличка из металлизированного полиэстера
Версия изделия:
[v] A UL/cUL, ULC, РМРС, EAC, CE, UKCA — SIL1 и SIL2
Вариант исполнения:
[o] 1
X
Z
Стандартное исполнение
Специальная конфигурация — свяжитесь с E2S
Специальная настройка тонального сигнала — свяжитесь с E2S
Корпус: [x]
R
G
W
Красный
Серый
Белый
Цвет линзы: [y] A
B
C
G
M
R
Y
Янтарный
Синий
Прозрачный
Зеленый
Пурпурный
Красный
Желтый

Сертификаты и одобрения

UL: UL464, UL464A, UL1638, UL1638A
cUL: CSA C22.2 No 205-17
ULC: CAN/ULC-S525 и CAN/ULC-S526
EAC (ТР ЕАЭС 043/2017): B.00291/21
EAC: RU D-GB.GA05.B.12595-20
Морской регистр (RMRS): № 19.00193.278
Соответствие уровням SIL1 и SIL2 согласно IEC61508 (2010)
CE, UKCA
