Руководство по выбору контакторов ABB

Руководство по выбору контакторов ABB

Контакторы ABB — одни из самых надежных устройств коммутации в сфере промышленной автоматизации.

Будучи ведущим авторизованным дистрибьютором, компания Концепт помогла тысячам инженеров и технических специалистов подобрать подходящие контакторы ABB для решения конкретных задач.

Независимо от того, проектируете ли вы новый шкаф управления электродвигателем или выполняете замену уже установленного оборудования, правильный выбор контактора ABB может существенно повлиять на эффективность и долговечность вашей системы.

В этом подробном руководстве представлена ​​вся необходимая информация о контакторах ABB — от выбора до устранения неисправностей; материал подготовлен с опорой на опыт наших собственных инженерных специалистов.

Что такое контактор ABB?

Контактор ABB — это коммутационный аппарат с электрическим управлением, предназначенный для замыкания и размыкания электрических цепей в нормальных условиях эксплуатации. В отличие от стандартных аналогов, контакторы ABB отличаются применением передовых технологий — таких как технология AF (Arc-Free — без дуги), электронные интерфейсы управления катушкой и высокоэффективные системы гашения дуги, — что обеспечивает надежную работу в сложных промышленных условиях.

Компания ABB предлагает одну из самых широких линеек контакторов в отрасли: от компактных моделей на 9 А до мощных устройств на 1650 А, предназначенных для применения в сфере производства, инфраструктуры и возобновляемой энергетики.

Почему стоит выбрать контакторы ABB?

Технология AF: передовая система гашения дуги, продлевающая срок службы контактов
Электронный интерфейс катушки: работа в широком диапазоне напряжений (24–500 В) со встроенной защитой от перенапряжений
Соответствие мировым стандартам: сертификация CSA, UL и IEC
Ресурс 10 миллионов циклов: исключительная механическая и электрическая износостойкость
Широкий ассортимент: от миниатюрных моделей до решений для мощного оборудования
Локальная поддержка: квалифицированная техническая помощь от инженеров компании

Основные типы контакторов ABB

Компания ABB предлагает широкий ассортимент контакторов, разработанных с учетом различных потребностей.

Вот основные типы, о которых следует знать:

1. Контакторы серии AF (универсальное управление переменным/постоянным током)

Идеально подходят для: управления электродвигателями и коммутации силовых цепей.

Особенности:

Универсальное напряжение катушки управления (100–250 В перем./пост. тока).
Компактность, надежность и энергоэффективность.
Пригодность для эксплуатации в сетях с нестабильными параметрами, что позволяет сократить время простоев.
Трехполюсные контакторы серии AF
Трехполюсные контакторы серии AF производства ABB являются отраслевым стандартом для систем управления трехфазными электродвигателями. В этих контакторах применяется революционная технология AF, позволяющая использовать их в любой точке мира и в любых условиях электроснабжения.

Основные характеристики:

Номинальный ток: от 9 А до 1650 А
Электронный интерфейс катушки (24–500 В AC/DC)
Встроенная защита от перенапряжений
Механический ресурс: 10 млн циклов срабатывания
Глобальная совместимость
Типичные области применения:
Пуск трехфазных электродвигателей
Системы управления насосами
Компрессорное оборудование
Управление промышленным оборудованием

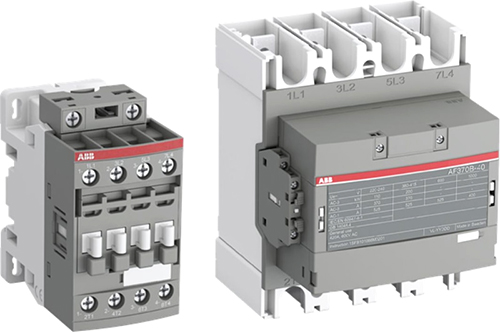

4-полюсные контакторы серии AF
Применение: коммутация силовых цепей
4-полюсные контакторы серии AF обеспечивают дополнительные возможности коммутации в системах, требующих коммутации нейтрали или повышенной гибкости управления.

Области применения:

Коммутация нейтрали
Подключение однофазных нагрузок к трехфазным сетям
Выполнение дополнительных вспомогательных функций
Повышенная гибкость управления

2. Контакторы серии R (коммутация цепей постоянного и переменного тока)

Область применения: системы с высокими значениями тока и напряжения.

Характеристики:
Номинальный ток (категория DC-1) — до 5000 А.
Номинальный рабочий ток (категория AC-1) — до 5000 А.
Подходят для управления двигателями с контактными кольцами и коммутации цепей постоянного тока.
Специальные исполнения:
AMA или AME — для обеспечения энергоэффективности и выполнения требований безопасности.
LOR и FOR — для коммутации цепей переменного/постоянного тока и управления двигателями с контактными кольцами.

3. Специализированные контакторы

Контакторы ABB для коммутации конденсаторов специально разработаны для выдерживания высоких пиковых токов, характерных для емкостных нагрузок.

Особенности:

Износостойкие материалы контактов
Улучшенная система гашения дуги
Возможность использования резисторов предварительного включения
Возможность синхронизированной коммутации
Области применения:
Системы коррекции коэффициента мощности
Коммутация конденсаторных батарей
Управление фильтрами гармоник
Компенсация реактивной мощности

4. Контакторы для коммутации постоянного тока

Область применения: аккумуляторные системы и возобновляемая энергетика
Контакторы ABB для коммутации постоянного тока обеспечивают компактное и эффективное управление нагрузкой в ​​современных энергетических системах.

Ключевые особенности:

Технология гашения дуги постоянного тока
Компактная конструкция, экономящая пространство
Номинальное напряжение до 1000 В постоянного тока
Увеличенный срок службы контактов
Области применения:
Системы солнечной энергетики
Системы накопления энергии на базе аккумуляторов
Инфраструктура зарядки электромобилей
Промышленные приводы постоянного тока

Контакторы AFS для систем безопасности

Область применения: системы безопасности оборудования и аварийного останова
Контакторы безопасности AFS повышают уровень безопасности вашей системы благодаря сертифицированным функциям защиты, предназначенным для критически важных задач.

Характеристики безопасности:

Уровень безопасности SIL 3 / PLe
Встроенные блоки вспомогательных контактов
Механически связанные зеркальные контакты
Контакты с принудительным управлением
Сертификация безопасности CSA
Области применения:
Цепи аварийного останова
Системы защитной блокировки
Системы ограждения оборудования
Системы обеспечения безопасности технологических процессов

Модульные контакторы

Применение: автоматизация зданий и системы ОВК (HVAC)

Модульные контакторы ABB предназначены для бесшумного управления оборудованием в помещениях, где предъявляются повышенные требования к уровню шума.

Особенности:

Технология бесшумной работы
Низкое энергопотребление
Возможность ручного управления
Компактная модульная конструкция
Монтаж на DIN-рейку
Области применения:
Системы управления ОВК (HVAC)
Автоматизация зданий
Управление освещением
Управление насосным оборудованием
Контакторы специального назначения
Применение: системы ОВК (HVAC) и холодильное оборудование

Контакторы ABB специального назначения сочетают в себе гибкость и высокую производительность, отвечая специфическим требованиям систем ОВК.

Особенности:

Сертификация CSA и UL
Соответствие стандартам NEMA
Оптимизация для нагрузок в системах ОВК
Экономически эффективное решение

Области применения:

Системы кондиционирования воздуха
Тепловые насосы
Холодильное оборудование
Коммерческие системы ОВК
Контакторы для систем освещения стандарта NEMA
Компания ABB предлагает полный ассортимент контакторов с механической и электрической фиксацией для систем освещения на объектах коммерческого и промышленного назначения:

Контакторы освещения CR160

Управление освещением в тяжелых условиях эксплуатации
Применение в промышленных условиях
Высокая коммутационная способность

Контакторы освещения CR360L

Надежное управление освещением
Применение на коммерческих объектах
Энергоэффективная работа

Контакторы освещения CR460

Усовершенствованное управление освещением
Сложные системы освещения
Функции временной задержки
Контакторы для коммутации цепей постоянного тока
Применение: специализированные системы постоянного тока
Контакторы для коммутации цепей постоянного тока обеспечивают надежную коммутацию в сложных условиях эксплуатации, характеризуясь превосходными характеристиками гашения дуги.

Как правильно выбрать контактор ABB

Шаг 1: Определите требования к применению

Для управления электродвигателями:
Проверьте паспортные данные двигателя (шильдик) на предмет:
Номинального тока полной нагрузки (FLA)
Мощности в лошадиных силах (л.с.) или киловаттах (кВт)
Номинального напряжения (стандарты CSA)
Способа пуска (прямой пуск, «звезда-треугольник», плавный пуск)
Учитывайте режим работы:
AC-3: Стандартный пуск и остановка двигателя
AC-4: Частые пуски, торможение противовключением и толчковый режим
Правило выбора типоразмера контактора ABB:
Управление двигателем: Выбирайте контактор, номинальная мощность которого (в л.с.) не меньше мощности двигателя (в л.с.)
Частые коммутации: Выбирайте модель, рассчитанную на категорию AC-4, или контактор на один типоразмер выше

Шаг 2: Выбор напряжения и катушки

Напряжение силовой цепи (канадские стандарты):
Системы переменного тока (AC) с напряжением 240 В, 480 В, 600 В
Номинальное напряжение контактора должно соответствовать напряжению системы
Напряжение катушки управления:
24 В постоянного тока (DC): наиболее распространенный вариант для управления с помощью ПЛК
120 В переменного тока (AC): традиционные цепи управления
240 В переменного тока (AC): управление с использованием напряжения питания двигателя
Катушки с широким диапазоном напряжения: 100–250 В AC/DC для универсального применения

Шаг 3: Учет условий окружающей среды

Условия эксплуатации:
Температурный диапазон: для наружного применения следует учитывать диапазон от -40°C до +40°C
Влажность: в условиях высокой влажности требуется защита класса IP54 или выше
Пыль/влага: для промышленных условий может потребоваться степень защиты IP65
Вибрация: для мобильного оборудования требуется усиленное крепление

Контрольный список перед установкой контактора ABB

Отключение питания: соблюдайте процедуры блокировки и маркировки (LOTO) согласно стандартам CSA
Проверка характеристик: убедитесь, что параметры контактора соответствуют условиям эксплуатации
Проверка момента затяжки: используйте надлежащие значения момента затяжки для клемм
Планирование прокладки проводов: разделите силовые цепи и цепи управления в соответствии с требованиями CEC

Этапы монтажа

Установка контактора
Монтаж на DIN-рейку или винтовое крепление
Обеспечение необходимых зазоров (минимум 10 мм по бокам)
Вертикальная установка для оптимальной работы
Подключение силовой цепи
Подключение клемм L1, L2, L3 (линия/питание)
Подключение клемм T1, T2, T3 (нагрузка)
Использование кабельных наконечников, сертифицированных по стандарту CSA
Момент затяжки: 1,2–2,5 Н·м для стандартных клемм
Подключение цепи управления
Подключение клемм катушки A1, A2
Подключение вспомогательных контактов (при необходимости)
Прокладка отдельных кабельных линий в соответствии с требованиями CEC
Испытания и ввод в эксплуатацию
Проверка всех соединений
Проверка работы катушки при номинальном напряжении
Проверка срабатывания контактов с помощью мультиметра
Измерение сопротивления изоляции
Устранение неисправностей контакторов ABB

Типичные проблемы и способы их решения

1. Контактор не срабатывает

Возможные причины и способы решения:
Отсутствие напряжения управления: Проверьте наличие питания 24 В на выводах катушки A1, A2
Неисправность катушки: Измерьте сопротивление катушки (80–200 Ом для катушек на 24 В)
Механическое заедание: Осмотрите устройство на наличие посторонних предметов или поврежденных деталей
Неисправность цепи управления: Проверьте целостность проводки от выхода ПЛК

2. Дребезг или гудение контактора

Возможные причины и способы решения:
Низкое напряжение управления: Проверьте напряжение на катушке (должно составлять более 85% от номинального)
Плохой контакт: Проверьте момент затяжки клемм
Колебания напряжения: Рассмотрите возможность установки стабилизатора напряжения
Загрязнение контактов: Очистите поверхности электромагнита

3. Сварка контактов

Возможные причины и решения:
Перегрузка: Проверьте ток двигателя относительно номинального напряжения (FLA)
Короткое замыкание: Проверьте цепь нагрузки
Контактор недостаточного размера: Установите контактор с более высоким номиналом
Высокий пусковой ток: Рассмотрите возможность использования устройства плавного пуска

4. Преждевременный износ контактов

Возможные причины и решения:
Чрезмерный рабочий цикл: Установите контактор с номинальным напряжением AC-4
Плохое подавление дуги: Замените дугогаситель
Неправильная категория использования: Проверьте соответствие AC-3 и AC-4
Загрязнение окружающей среды: Улучшите защиту корпуса
График технического обслуживания
Ежемесячные осмотры
Визуальный осмотр на предмет перегрева
Проверка на наличие посторонних шумов при работе
Проверка исправности работы контактов
Очистка внешних поверхностей
Ежеквартальное техническое обслуживание
Измерение сопротивления катушки
Проверка переходного сопротивления контактов (<1 мОм)
Осмотр состояния дугогасительной камеры
Проверка крепежных элементов
Ежегодное техническое обслуживание
Полная очистка и осмотр
Оценка состояния контактных накладок
Проверка сопротивления изоляции
Проверка момента затяжки соединений
