Цилиндрический индуктивный датчик приближения Panasonic GX-N12M

GX-N12M Цилиндрический индуктивный датчик приближения GX-U/GX-FU/GX-N

Номер изделия GX-N12M

Номер детали GX-N12M

Название изделия Цилиндрический индуктивный бесконтактный датчик постоянного тока с 3 проводами
Подробная информация о продукте Тип: 3-проводной датчик постоянного тока
Цена продукта: Пожалуйста, свяжитесь с нашим офисом
Максимальное рабочее расстояние: 3 мм 0,118 дюйма плюс-минус 10 %
(Примечание) Максимальное рабочее расстояние обозначает максимальное расстояние, на котором датчик может обнаружить стандартный объект.
Стабильный диапазон обнаружения: от 0 до 2,4 мм 0 до 0,094 дюйма
(Примечание) Максимальное рабочее расстояние обозначает максимальное расстояние, на котором датчик может обнаружить стандартный объект. Стабильный диапазон обнаружения обозначает диапазон обнаружения, на котором датчик может стабильно обнаруживать стандартный объект даже при дрейфе температуры окружающей среды и/или колебаниях напряжения питания.

Стандартный чувствительный объект: железный лист 12 × 12 × t 1 мм 0,472 × 0,472 × t 0,039 дюйма
Гистерезис 20 % или менее от рабочего расстояния (со стандартным чувствительным объектом)
Напряжение питания 12–24 В постоянного тока +10/-15 % Пульсации P-P 10 % или менее

Потребляемый ток 10 мА или менее
Выход: транзистор NPN с открытым коллектором
- Максимальный ток стока: 100 мА
- Приложенное напряжение: 30 В постоянного тока или менее (между выходом и 0 В)
- Остаточное напряжение: 1,5 В или менее (при токе стока 100 мА), 0,4 В или менее (при токе стока 16 мА)
Выход: Нормально разомкнутый
Выход: Встроенная защита от короткого замыкания
Макс. Частота отклика 450 Гц

Индикатор работы: оранжевый светодиод (загорается при включении выхода)
Степень защиты IP67 (IEC), IP67g (JEM) (Примечание: При использовании датчика в среде, где разбрызгиваются капли смазочно-охлаждающей жидкости, датчик может выйти из строя из-за добавления веществ в масло. Перед использованием проверьте удельное сопротивление датчика в используемой смазочно-охлаждающей жидкости.)
Температура окружающей среды: от -25 до +70 ℃, от -13 до +158 ℉,
Хранение: от -30 до +80 ℃, от -22 до +176 ℉
Влажность окружающей среды: от 45 до 85 % относительной влажности, Хранение: от 35 до 95 % относительной влажности
Выдерживаемое напряжение: 1000 В переменного тока в течение одной минуты.
между всеми клеммами питания, соединенными вместе, и корпусом

Сопротивление изоляции 50 МОм или более, с помощью мегомметра 250 В постоянного тока
между всеми клеммами питания, соединенными вместе, и корпусом

Вибростойкость: частота от 10 до 55 Гц, амплитуда колебаний 1,5 мм 0,059 дюйма в двойном направлении по осям X, Y и Z в течение двух часов для каждого направления

Ударопрочность: ускорение 1000 м/с² (приблизительно 100 G) в направлениях X, Y и Z три раза для каждого направления
Изменение диапазона измерения: температурные характеристики В диапазоне температур окружающей среды от -25 до +70 ℃ от -13 до +158 ℉: в пределах ±10 % от диапазона измерения при +20 ℃ +68 ℉
Изменение диапазона измерения: характеристики напряжения В пределах ±2 % от колебаний напряжения питания на ±10 %

Материал корпуса: латунь (никелированное покрытие)
Измерительная часть: Нейлон
Обозначение: Нейлон
Кабель 0,3 мм², 3-жильный, маслостойкий, термо- и морозостойкий кабель, длина 2 м (6,562 фута)
Удлинение кабеля: Возможно удлинение до 100 м (328,084 фута) с кабелем 0,3 мм² и более.

Вес: Вес нетто: около 65 г.

Принадлежности: Гайка: 2 шт., Стопорная шайба с зубцами: 1 шт.

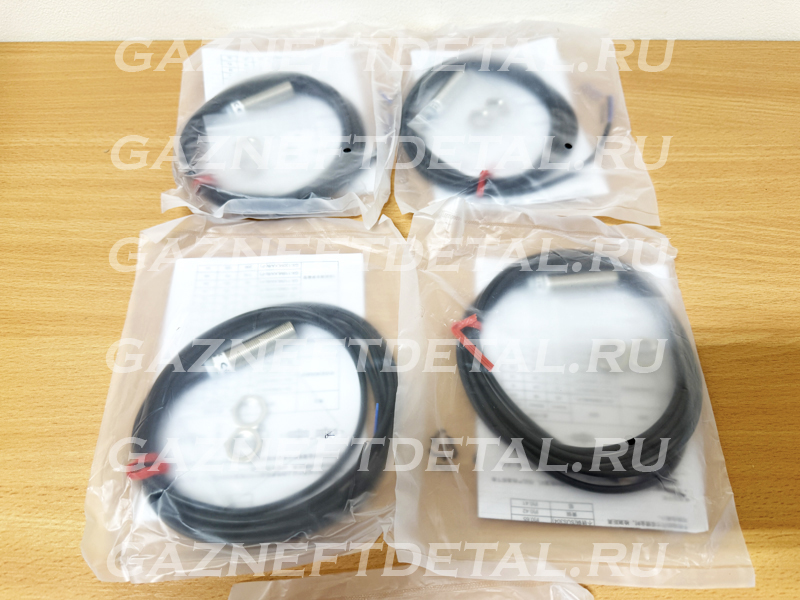

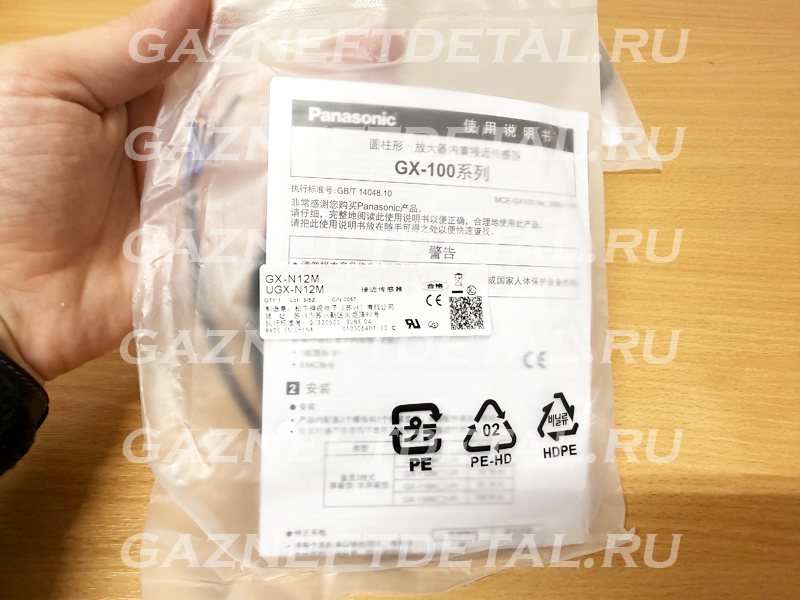

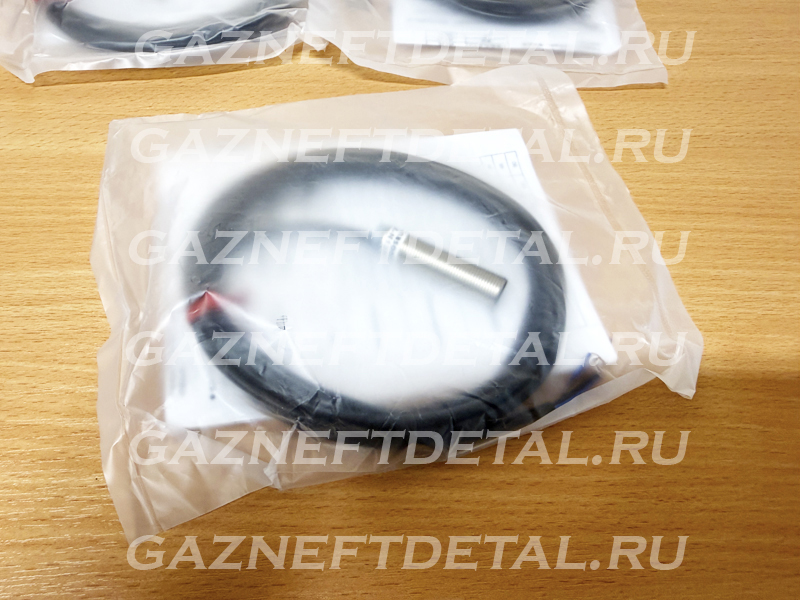

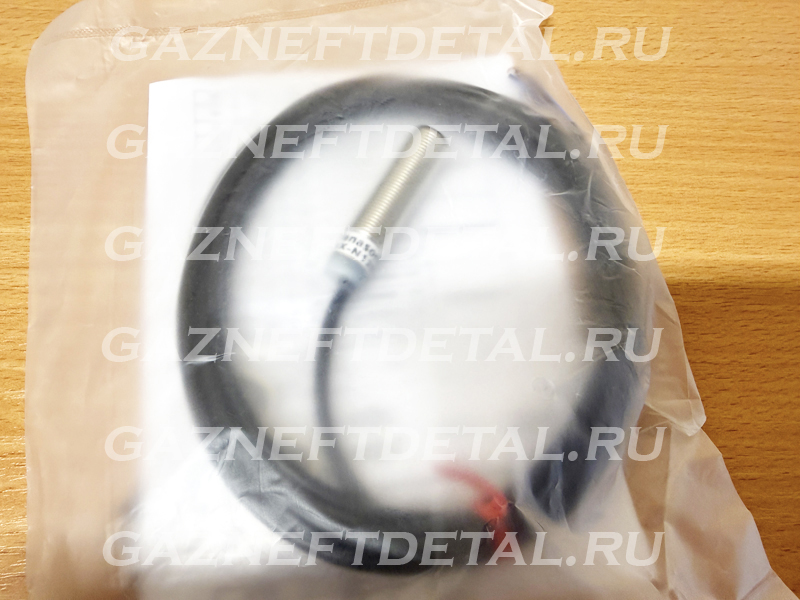

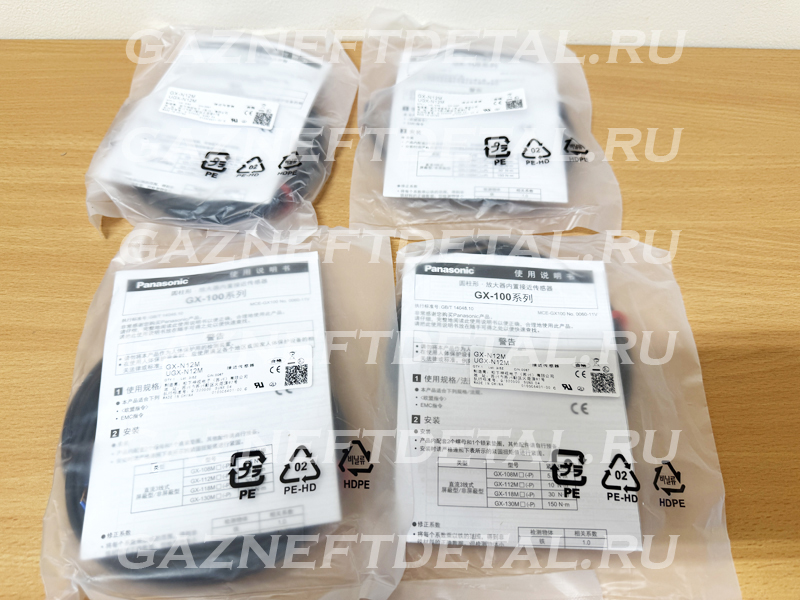

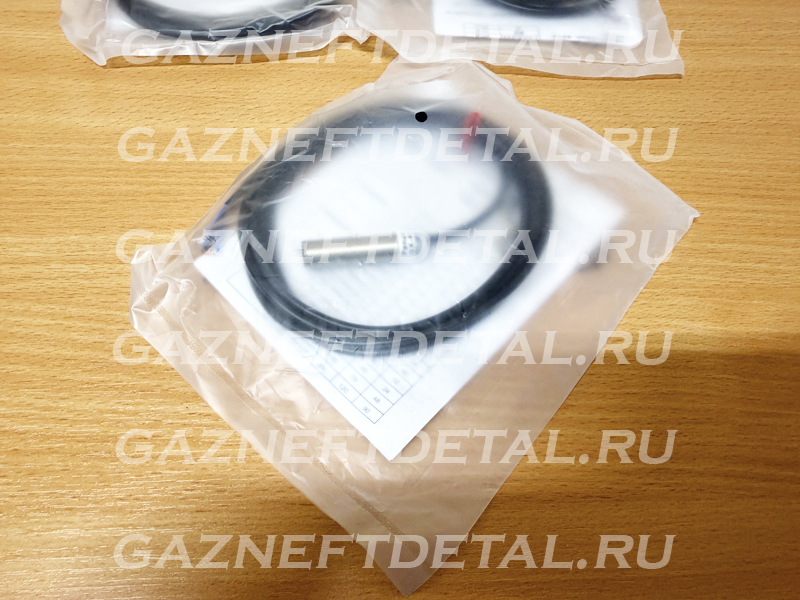

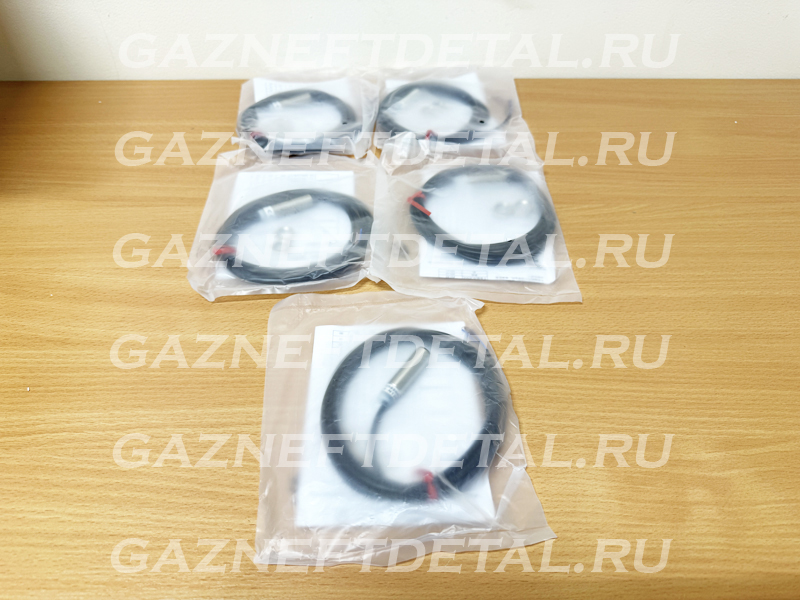

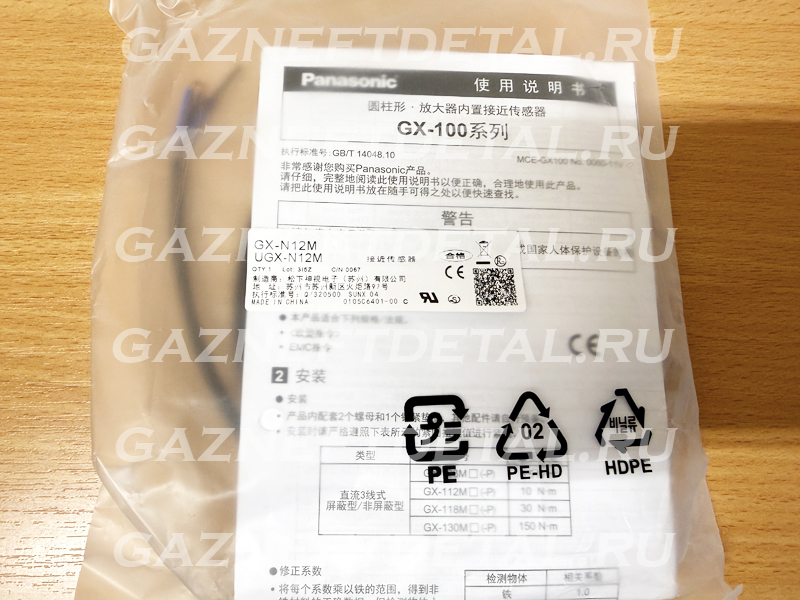

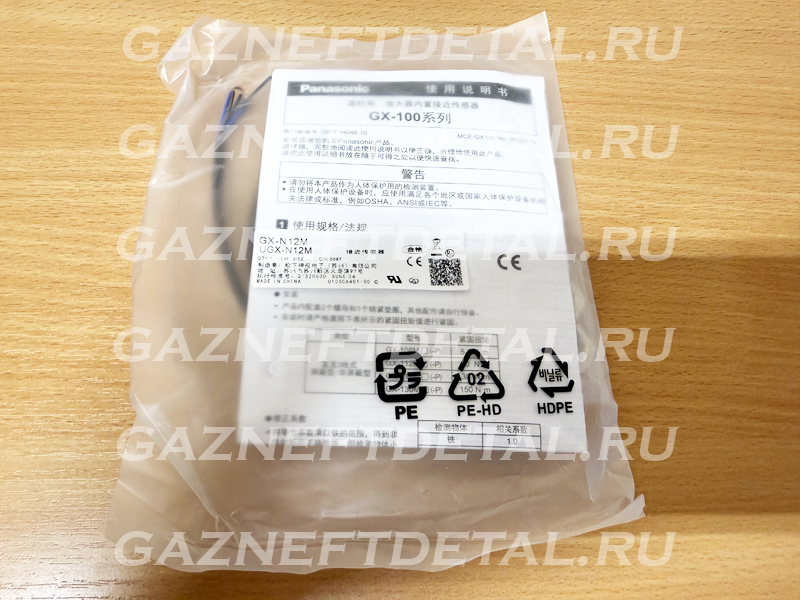

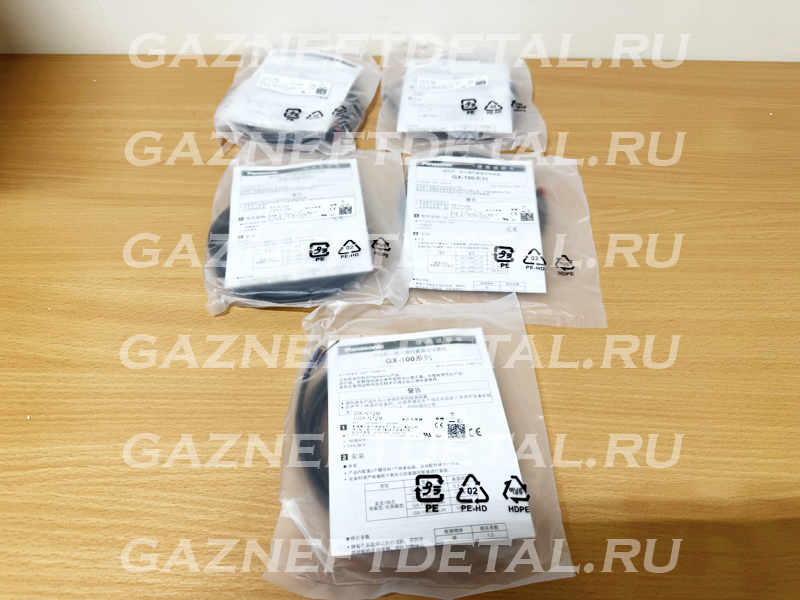

Фото
