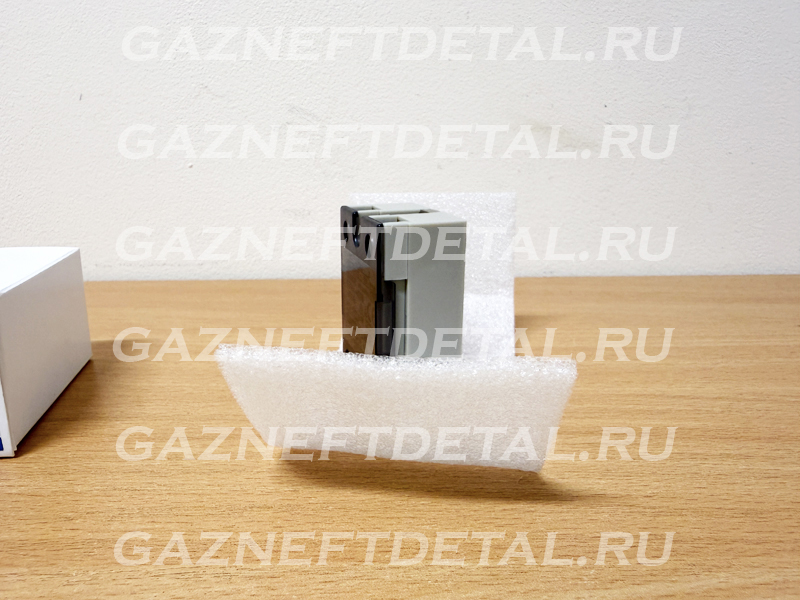

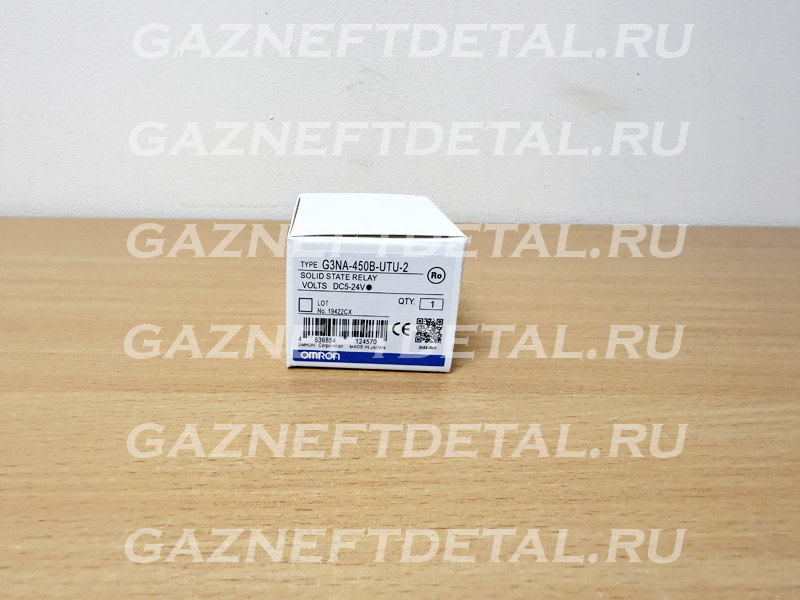

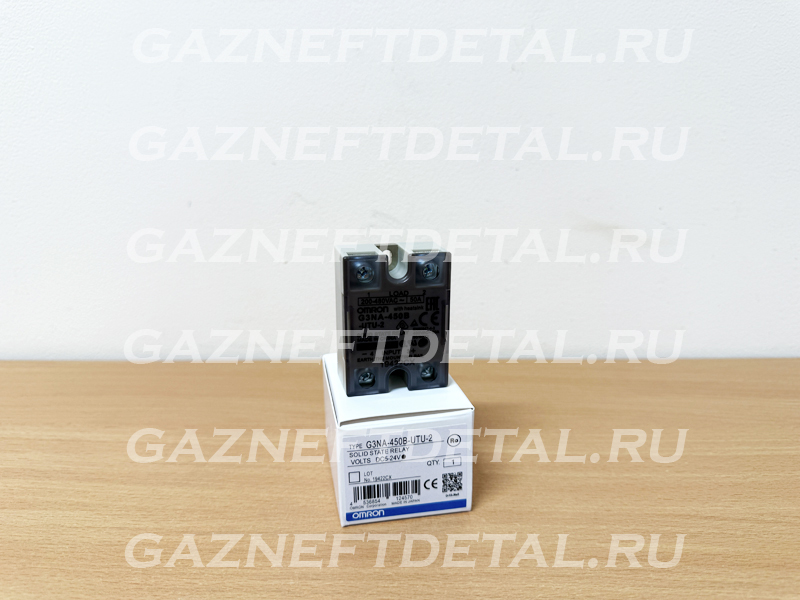

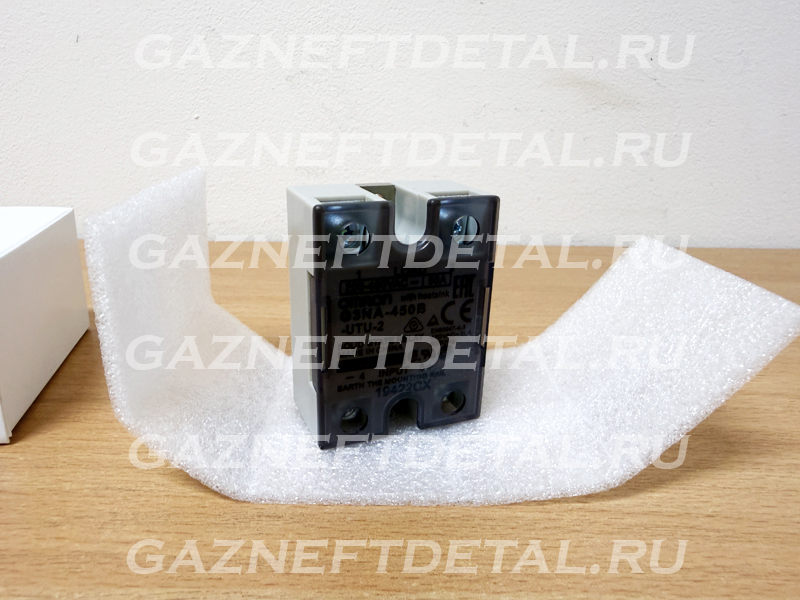

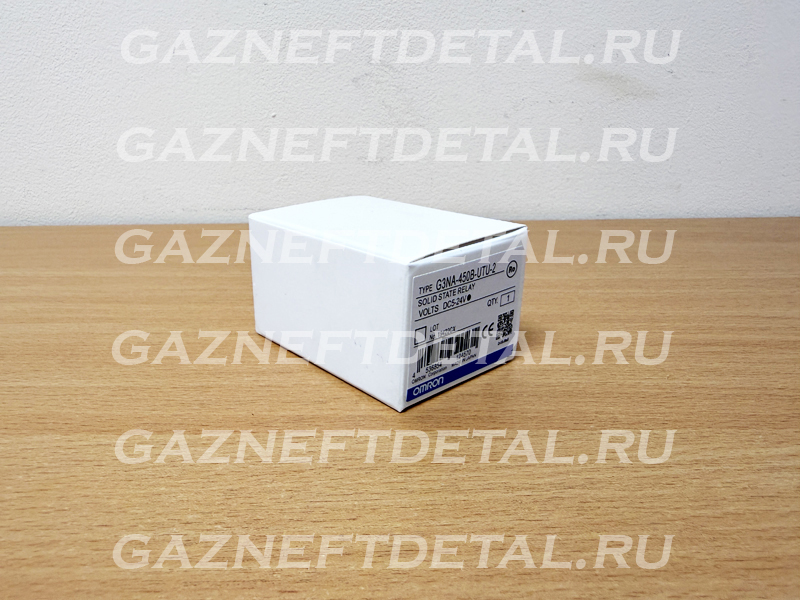

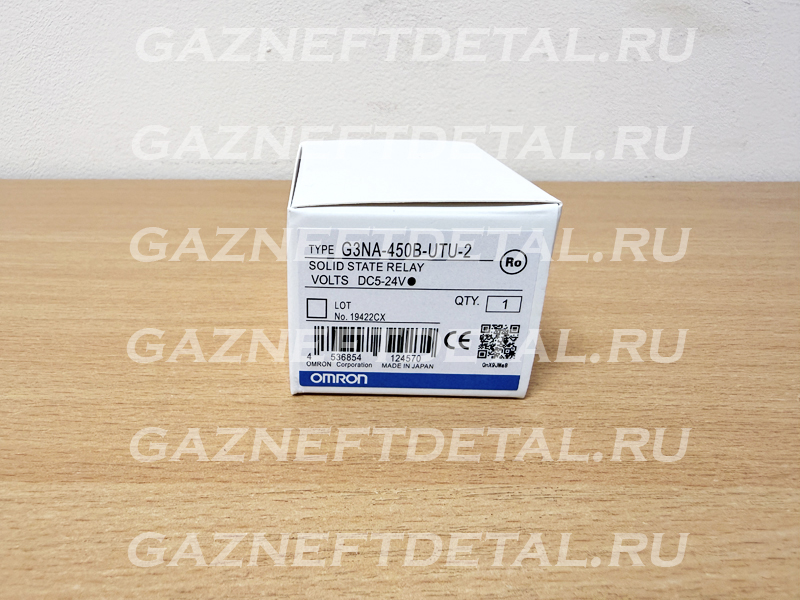

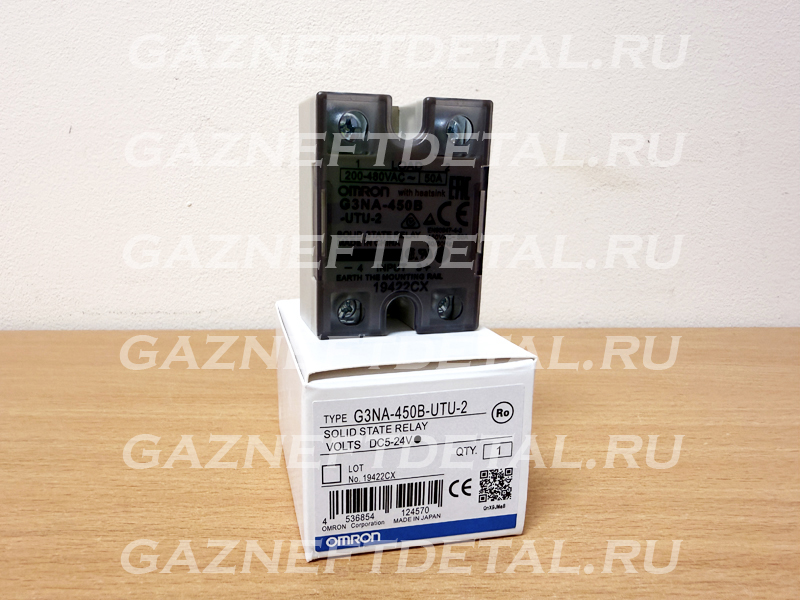

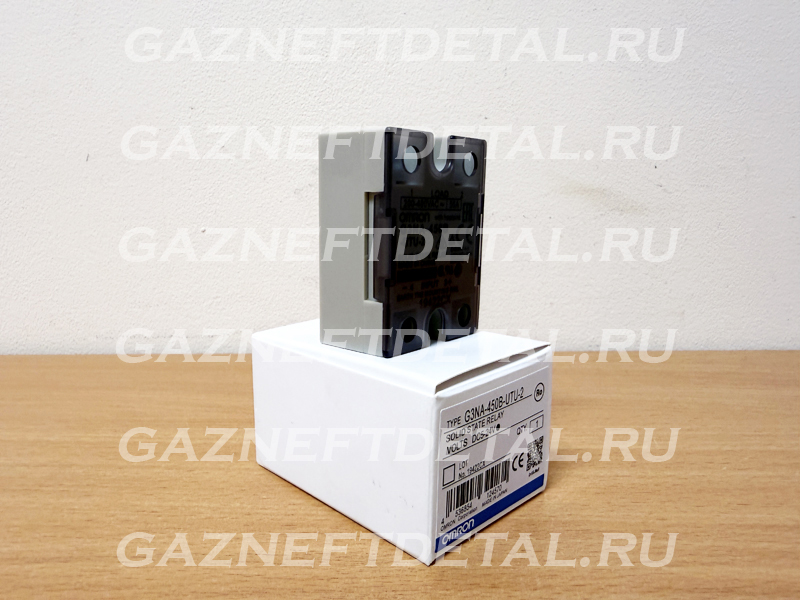

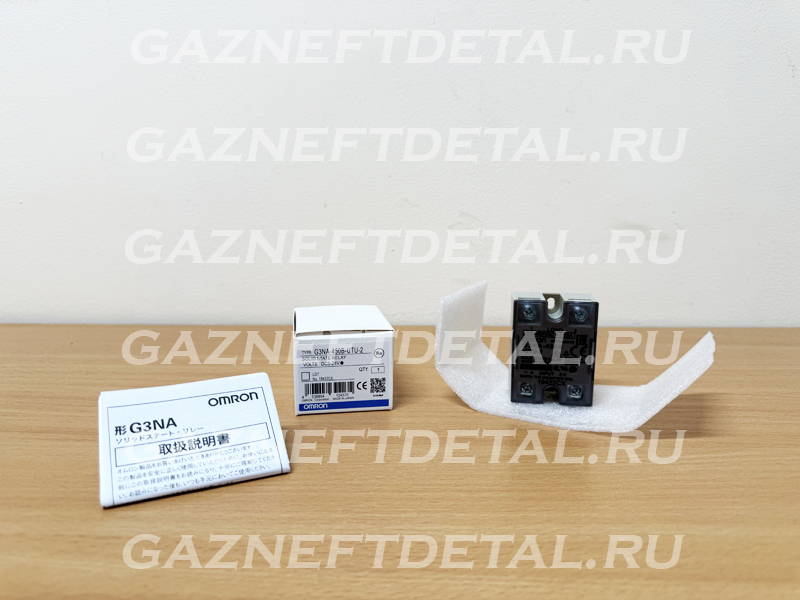

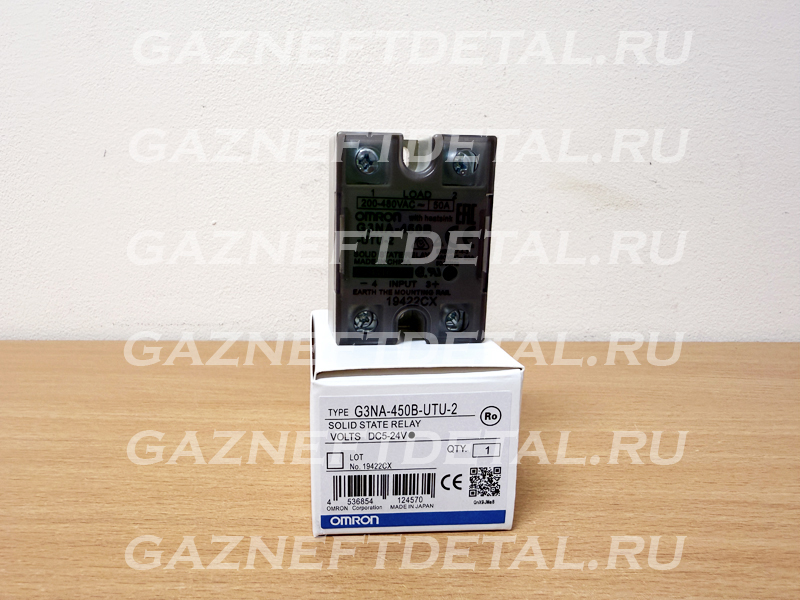

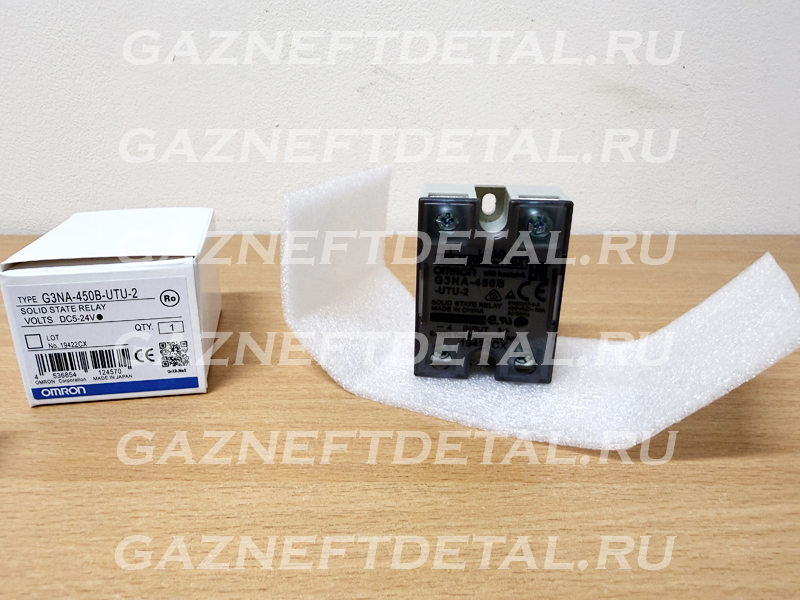

Твердотельное реле Omron G3NA-450B-UTU-2

Твердотельное реле Omron G3NA-450B-UTU-2

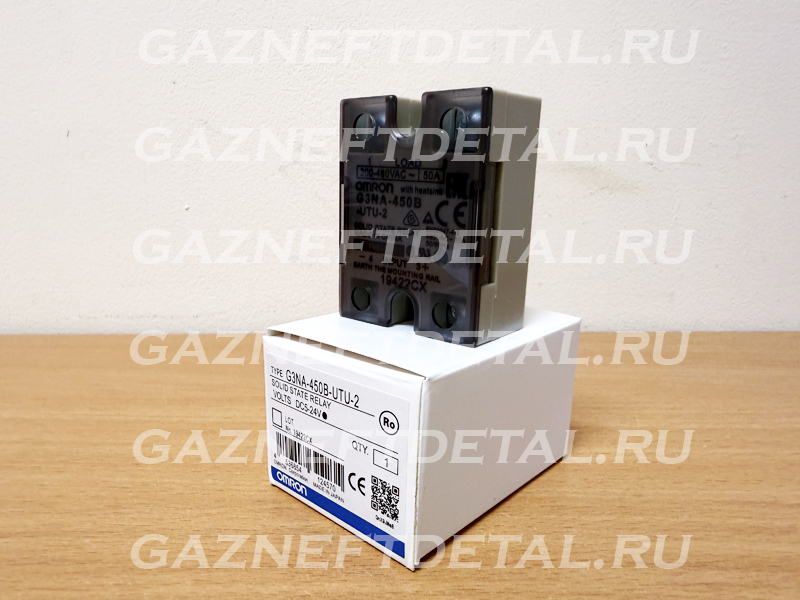

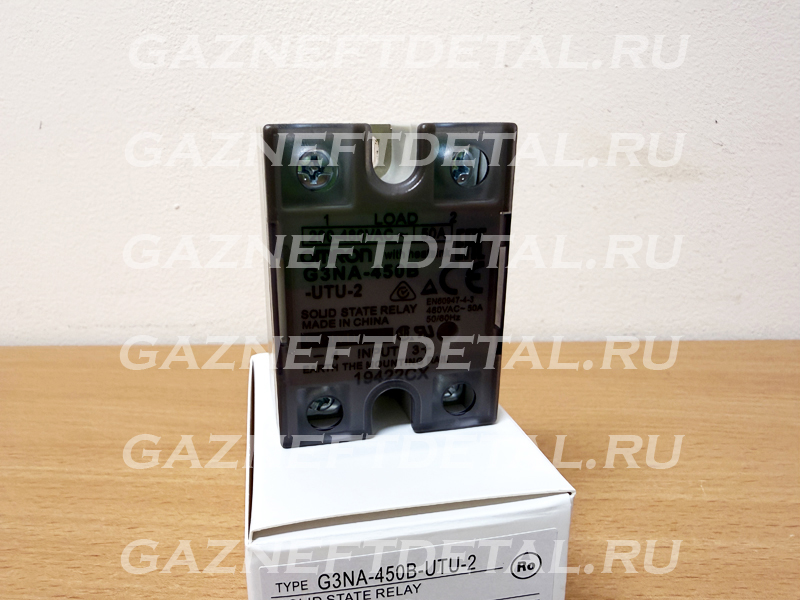

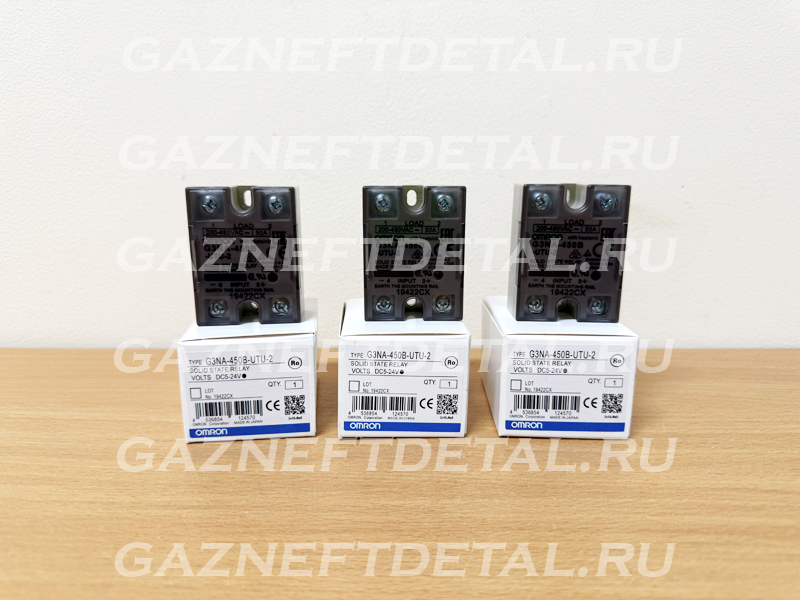

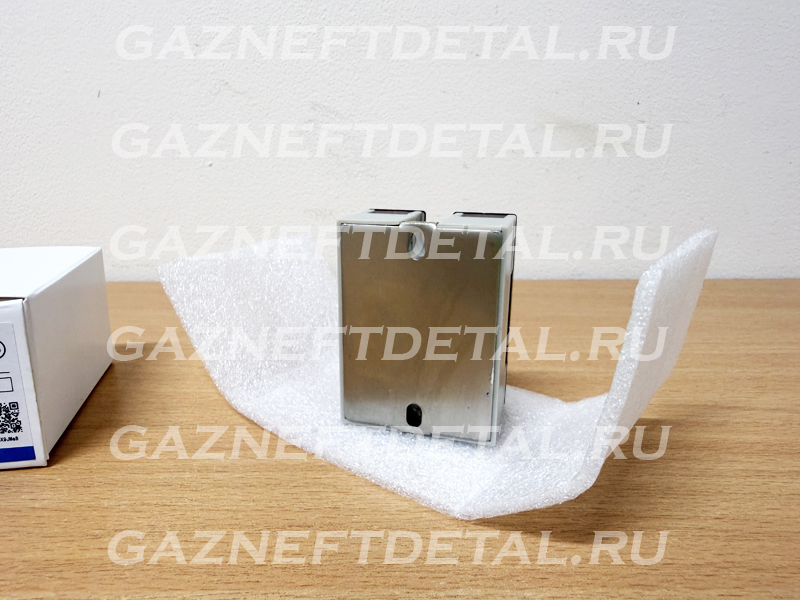

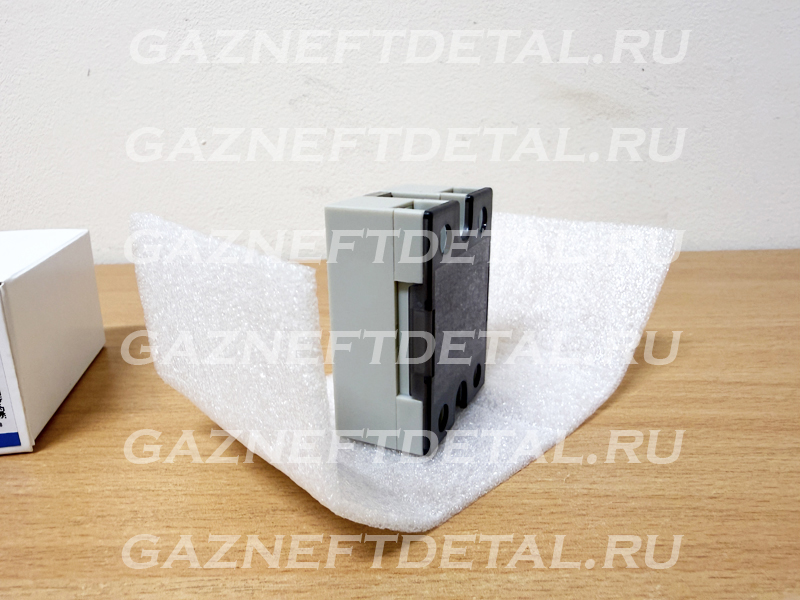

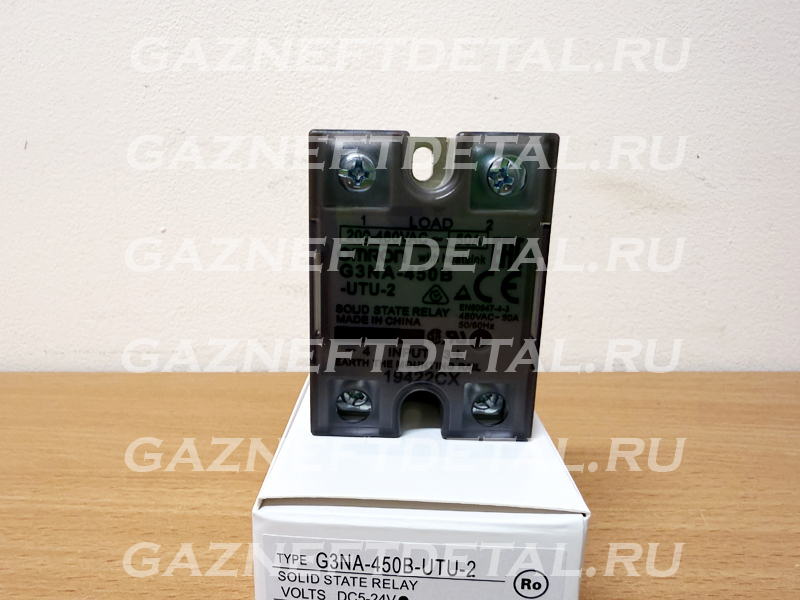

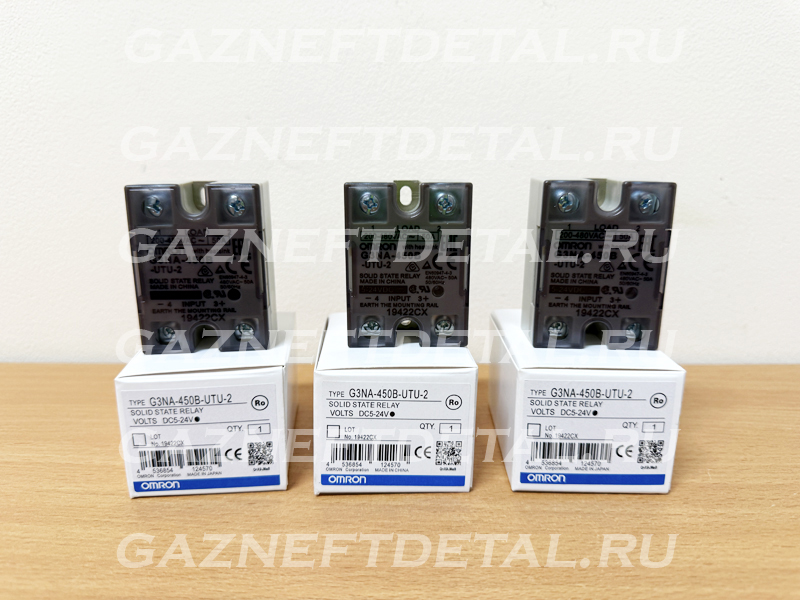

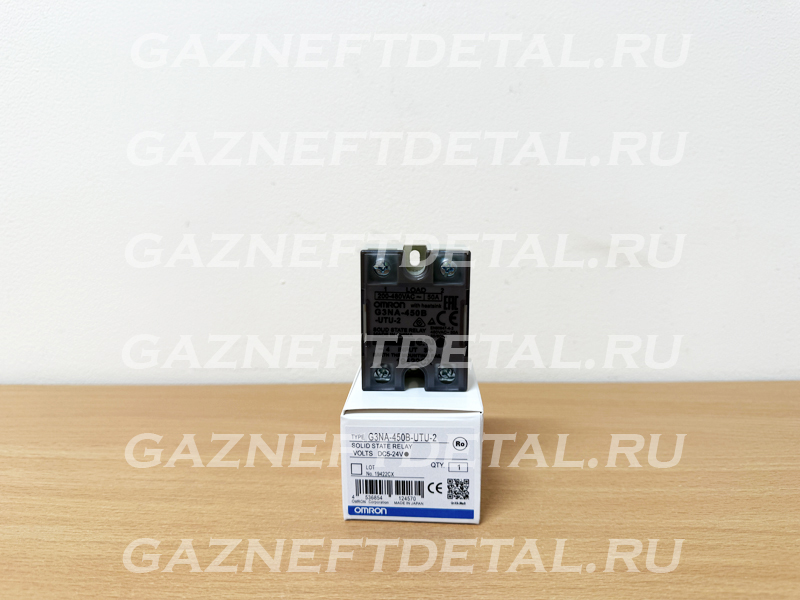

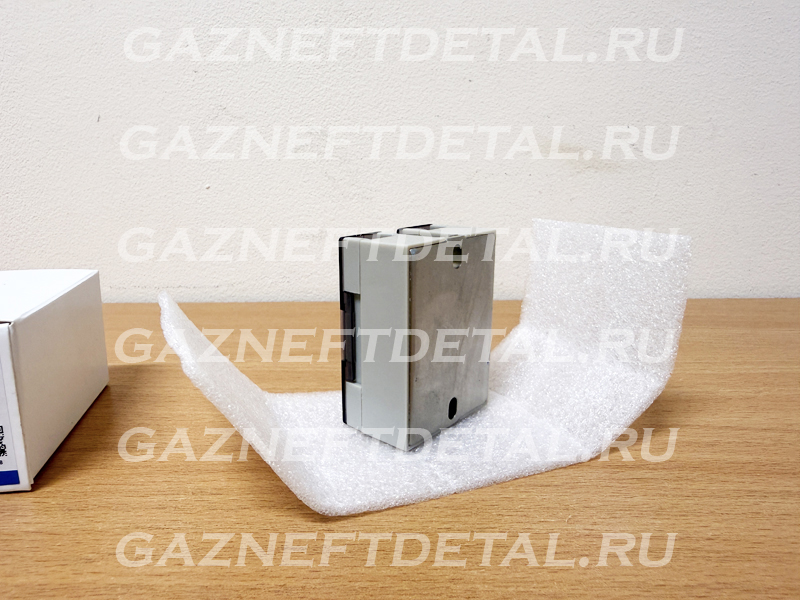

Твердотельное реле Omron G3NA-450B-UTU-2 5-24VDC

Твердотельное реле Omron G3NA-450B-UTU-2 5-24VDC используют для надежного однофазного управления электрическими цепями.

Это модель линейки g3na.

Устройство коммутирует нагрузку с вольтажом 200-480 В. Работает при входном управляющем сигнале 5-24 В. Номинальное значение тока резистивной нагрузки — 50 А.

Реле подходит для автоматизированных систем, где важен точный контроль температурных показателей и напряжения. Его использование снижает риск перегрева оборудования, поддерживает стабильность рабочих процессов и сводит к минимуму возможные сбои.
Принцип действия реле — коммутация с переходом через ноль. Способ установки — Панель.

Твердотельное реле Omron G3NA-450B-UTU-2 относится к линейке G3NA и предназначено для надежной коммутации цепей переменного тока. Реле построено на базе оптронной развязки и силового полупроводника, что обеспечивает бесшумное переключение, отсутствие механического износа и стабильную работу в циклических приложениях. Функция переключения в момент перехода напряжения через ноль уменьшает электромагнитные помехи и пиковые токи в резистивных нагрузках, продлевая ресурс подключаемого оборудования.

Модель совместима с промышленными системами управления, имеет удобные винтовые клеммы и поддерживает монтаж на DIN-рейку или на плоскость через винтовые крепления. Для безопасности и долговечности важно предусмотреть эффективный отвод тепла: в зависимости от режима работы потребуется теплоотвод соответствующей площади, корректная ориентация по воздуху и, при необходимости, дополнительное принудительное охлаждение. При выборе теплопроводящего интерфейса рекомендуется использовать качественную термопасту и равномерную притяжку крепежа.

Области применения включают управление нагревателями, печами, термопроцессами, упаковочным оборудованием, климатическими и вентиляционными установками, а также non-арматурным освещением. При работе с индуктивными нагрузками (трансформаторы, электромагниты, двигатели) следует учитывать снижение допустимого тока, применять защитные элементы и проверять соответствие профилю пусковых токов.

Для корректной эксплуатации рекомендуются быстродействующие защитные аппараты (полупроводниковые предохранители или автоматические выключатели с соответствующей характеристикой), варистор для защиты от перенапряжений и RC-цепочка на стороне нагрузки при индуктивной природе цепи. Подводимые проводники выбирают по току и падению напряжения, а момент затяжки клемм — по паспорту, чтобы избежать локального нагрева и потери контакта.

Причины возможных поломок

Перегрев из‑за недостаточного теплоотвода, повышенной температуры окружающей среды или слабого контакта в клеммах.
Перегрузка по току и пусковые броски сверх допустимых значений, короткие замыкания в нагрузке.
Импульсные перенапряжения и высокие dv/dt без варистора и демпфирующих цепочек.
Неправильный монтаж: отсутствие теплопроводящего слоя, перекос при притяжке, вибрации.
Агрессивная среда, пыль и конденсат, приводящие к ухудшению теплоотвода и коррозии контактов.
Как понять, что реле вышло из строя
Нагрузка не включается при наличии корректного управляющего напряжения и исправной цепи.
Нагрузка постоянно включена (пробой силового элемента) — реле не отключает даже без управления.
Сильный нагрев корпуса при штатной нагрузке, запах перегрева, потемнение или трещины корпуса.
Аномальное падение напряжения на выходе в режиме «включено» или низкое сопротивление в режиме «выключено» при проверке мультиметром.
Если версия исполнения не предусматривает светодиодный индикатор, контроль наличия управляющего сигнала следует проводить измерительными приборами на входе и выходе реле.

Рекомендации по уходу и продлению ресурса

Периодически очищать теплоотвод и вентиляционные каналы от пыли, обеспечивать свободную циркуляцию воздуха.
Проверять и подтягивать винтовые соединения в регламентные сроки, контролировать отсутствие нагара и следов перегрева.
Обновлять термоинтерфейс при обслуживании, следить за состоянием вентиляторов (если применяются).
Своевременно заменять защитные предохранители и варисторы после аварийных событий.
Соблюдать электрическую совместимость: профиль нагрузки, коммутируемый ток, окружающая температура и режимы включения/выключения должны соответствовать расчету.

Выбирая Omron G3NA-450B-UTU-2, вы получаете промышленное решение для повторяемой и стабильной коммутации без механического износа. Соблюдение рекомендаций по монтажу, охлаждению и защите позволяет существенно повысить надежность узла и снизить риски отказов в составе оборудования.

Твердотельное реле серии G3NA, для коммутации цепей переменного тока, контроль перехода фазы через ноль, управление 100..240 V AC, коммутация 400 V AC, 50 A
