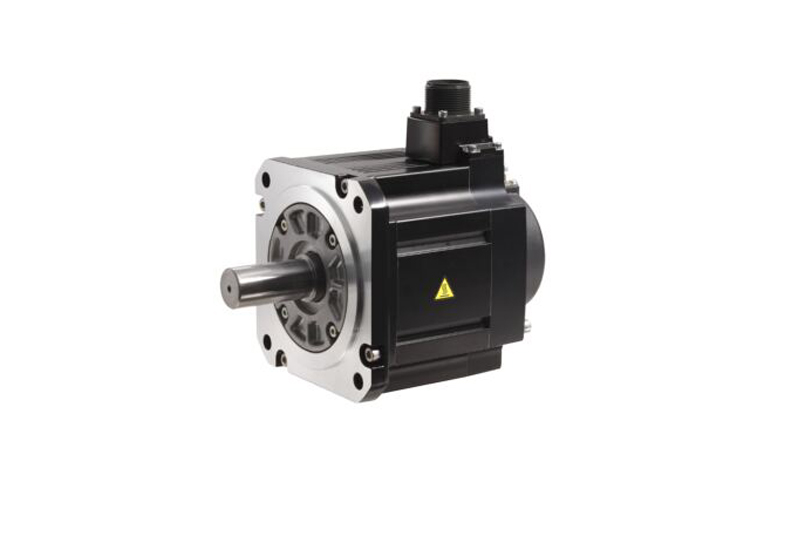

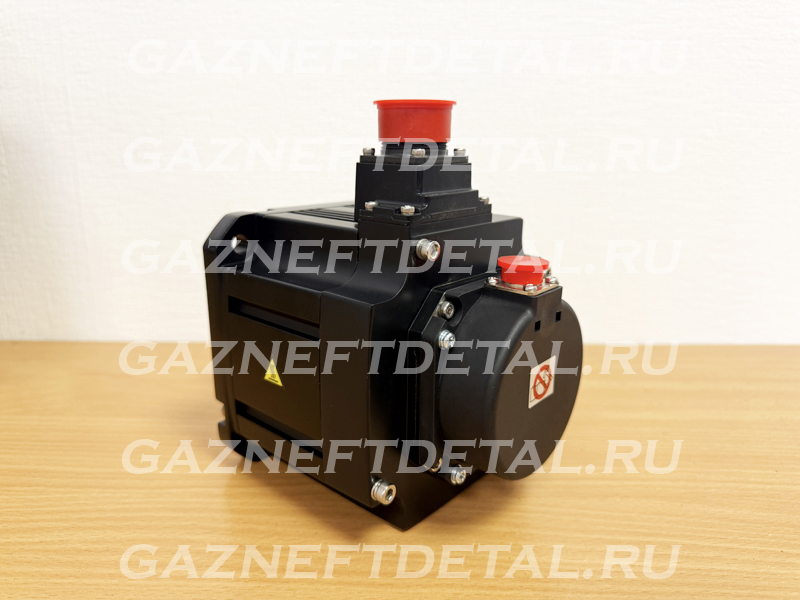

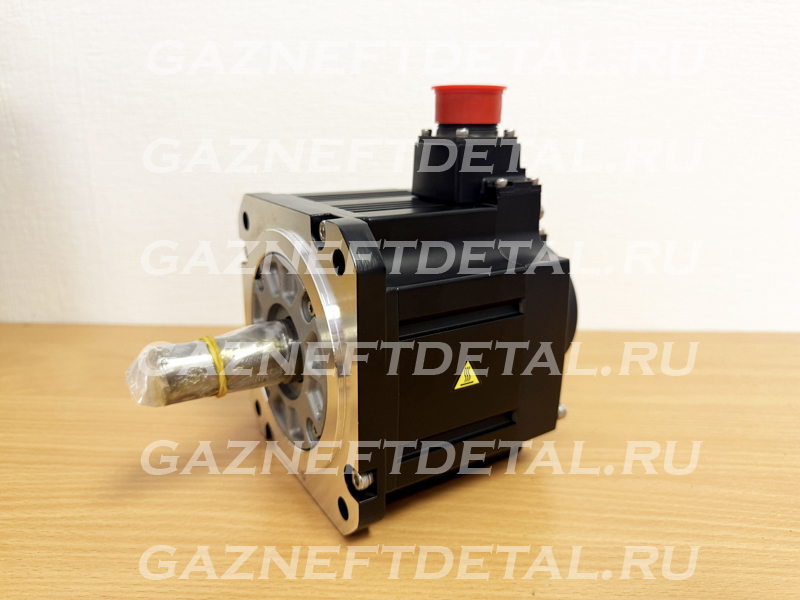

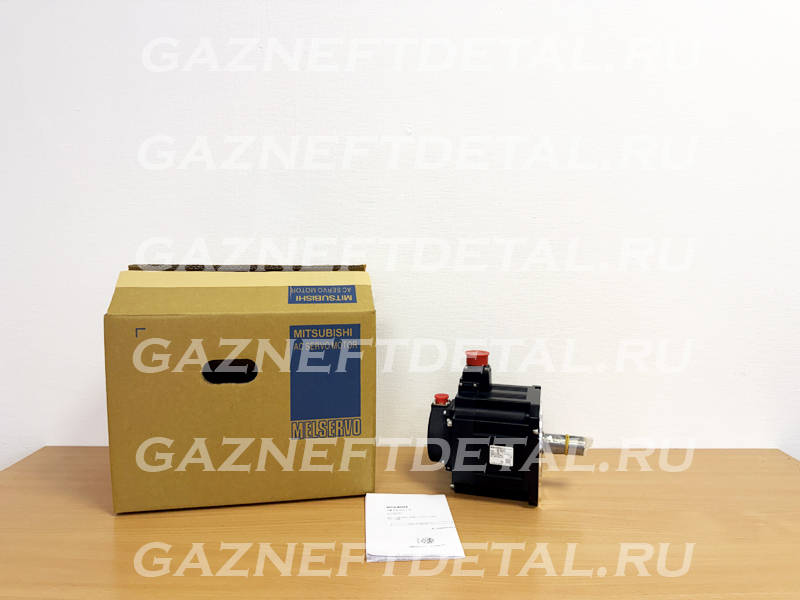

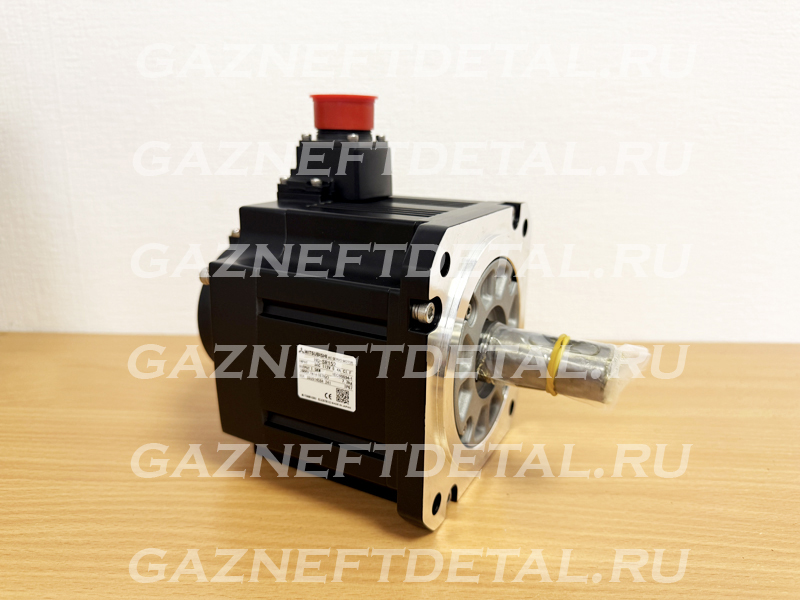

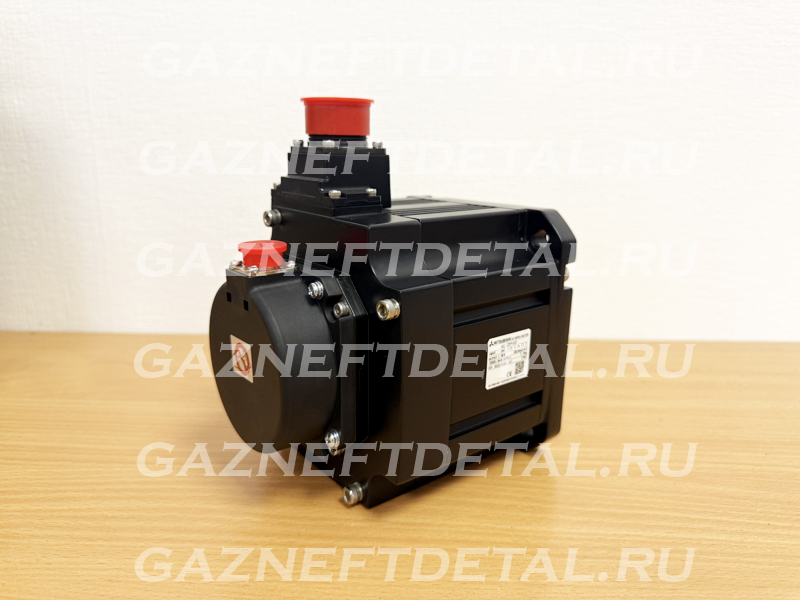

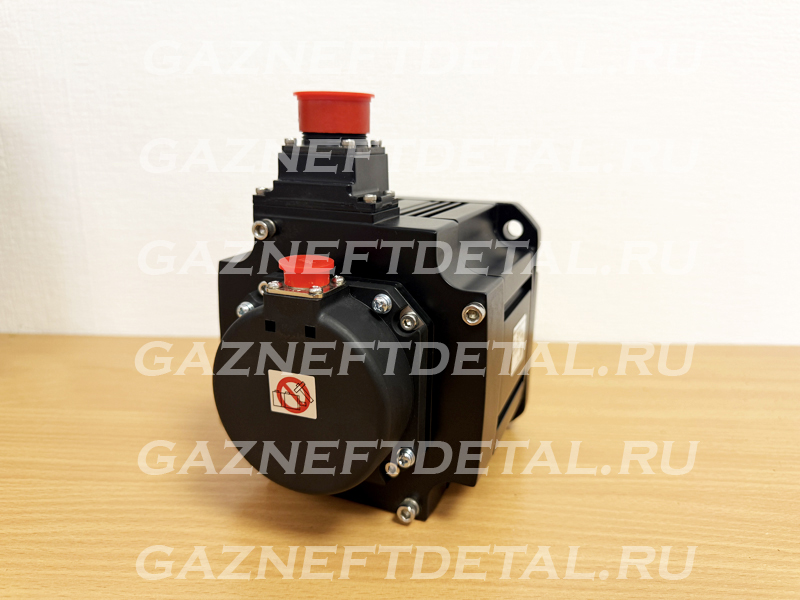

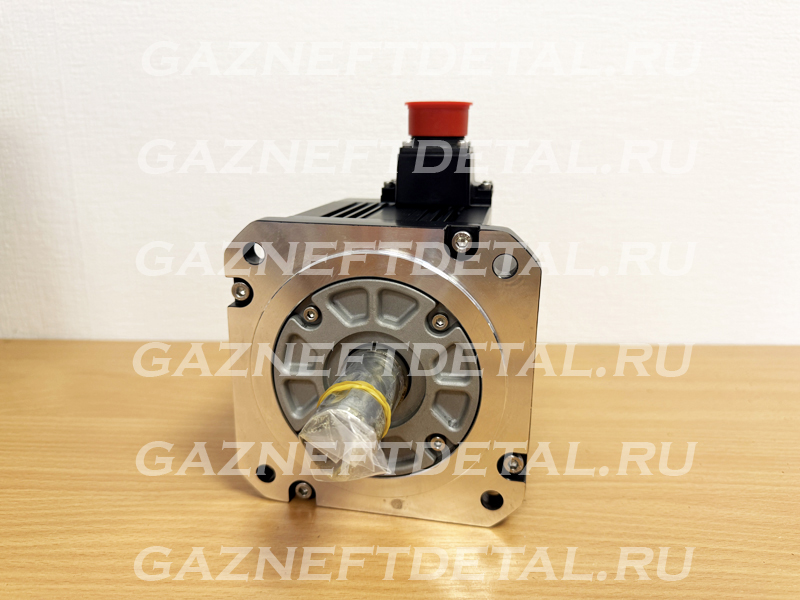

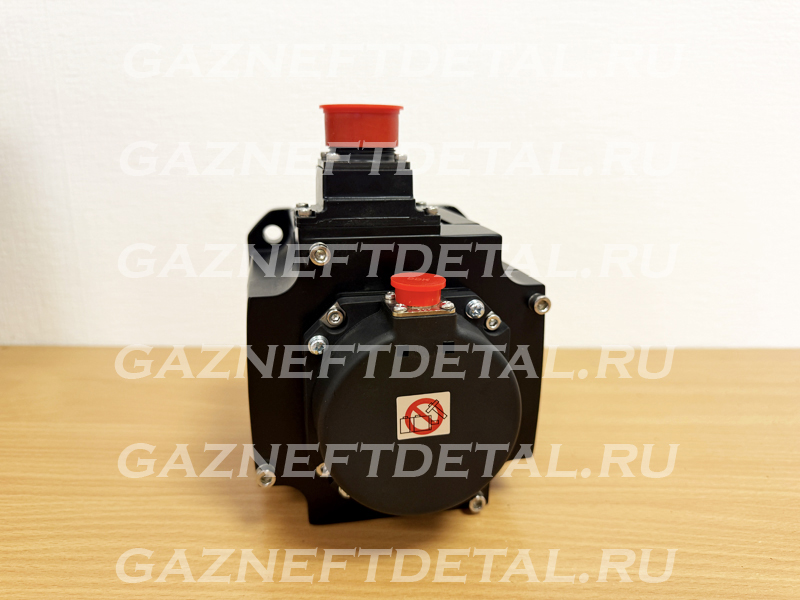

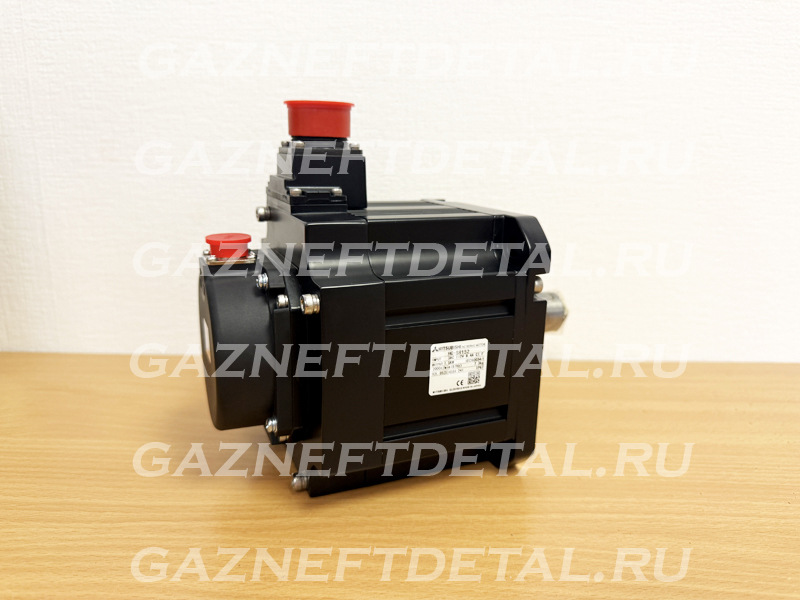

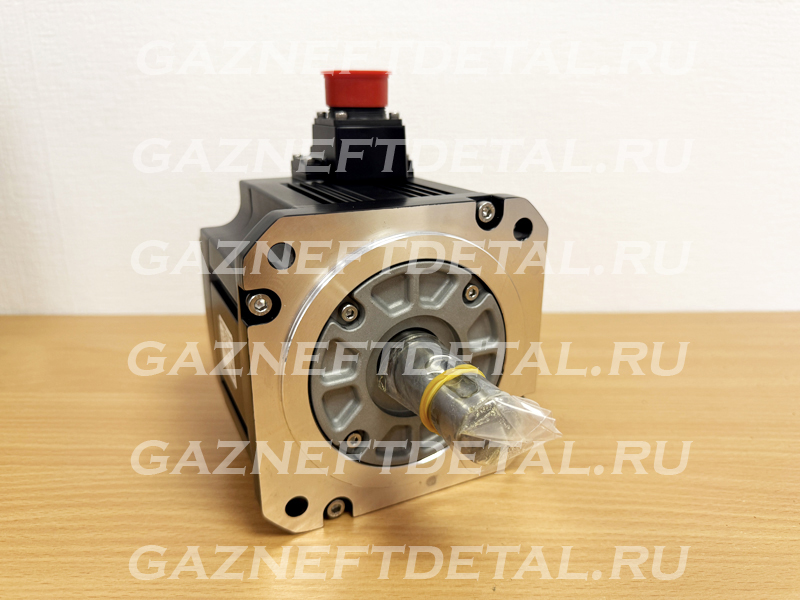

Серводвигатель Mitsubishi Electric HG-SR152

Артикул: HG-SR152
Производитель: Mitsubishi Electric

Запросить цену

+ Доставка

Количество:

Заказать

Серводвигатель Mitsubishi Electric HG-SR152

HG-SR152

Бесщеточный серводвигатель переменного тока с прямым валом и встроенным абсолютным энкодером (22 бит) — Mitsubishi Electric (серия MELSERVO J4 — HG-SR) — Номинальная мощность 1500 Вт (1,5 кВт) — Разрешение энкодера 22 бит (эквивалентно 4 194 304 имп./об.)

— Номинальный ток 9,4 А — Напряжение питания: класс 200 В перем. тока — Номинальный крутящий момент 7,2 Н·м — Номинальная частота вращения 2000 об/мин — Фланцевое крепление 130x130 мм — Степень защиты IP67 — 2 разъема типа MS — Диапазон рабочих температур окружающей среды: 0...+40 °C — Аналог HGSR152

Технические характеристики

Основной бренд
Mitsubishi Electric

Основная функция
Серводвигатель переменного тока

Серия продукции

Промышленная автоматизация > Приводная техника > Сервосистемы > Серводвигатели переменного тока > Серия MELSERVO J4

Подсерия
MELSERVO J4 — серия HG-SR

Функции
Бесщеточный серводвигатель переменного тока
Конструктивное исполнение
Прямой вал
Встроенный абсолютный энкодер обратной связи (22 бита)
Средняя инерция / средняя мощность
Естественное охлаждение
Напряжение питания
Класс 200 В перем. тока
Номинальный ток
9,4 А
29 А (макс. ток)
Активная мощность (кВт)
1500 Вт / 1,5 кВт
Скорость вращения
2000 об/мин
3000 об/мин (максимальная)
Крутящий момент
7,2 Н·м (номинальный)
Максимальный крутящий момент
21,5 Н·м
Момент инерции
0,0016 кг·м² (16 кг·см²)
Тип подключения
2 разъема типа MS
Способ монтажа
Монтаж на фланец 130x130 мм
Разрешающая способность
Обратная связь 22 бита (эквивалентно 4 194 304 имп./об.)
Степень защиты
IP67
Габариты
В177,5 мм x Ш130 мм x Г201,5 мм
Высота (нетто)
177,5 мм
Ширина (нетто)
130 мм
Глубина (нетто)
201,5 мм
Рабочая температура окружающей среды
0...+40 °C
Температура хранения
-15 °C...+70 °C
Максимальная радиальная нагрузка
980 Н
Максимальная осевая нагрузка
490 Н
Код заказа / Артикул производителя
HG-SR152
Статус продукта
Серийное производство
Эквивалент
HGSR152
Описание
Серводвигатель 1,5 кВт, 200 В перем. тока
Соответствие стандартам
Маркировка CE
TÜV Rheinland
cULus
UL
KC
EN61800-3
EN60034-1
EN62061
SILCL3
EN50581
UL1004-1
UL1004-6
CSA
KC
EAC
Рекомендуемые принадлежности
Для стандартных одноосных применений (усилители)
MR-J4-200GF
MR-J4-200GF-RJ
MR-J4-200B
MR-J4-200B-RJ
MR-J4-200A
MR-J4-200A-RJ
