Модуль расширения Mitsubishi Electric FX2N-2AD

Артикул: FX2N-2AD
Производитель: Mitsubishi Electric

Запросить цену

+ Доставка

Количество:

Заказать

Модуль расширения Mitsubishi Electric FX2N-2AD

Модуль аналогового входа Mitsubishi Electric FX2N-2AD: 2 аналоговых входа (0-5V, 0-10V, 4-20mA разрешение 12 бит). Совместим с контроллерами FX2N и FX3U.

Mitsubishi FX2N‑2AD представляет собой аналоговый входной модуль с 2 каналами и 12‑битным АЦП для PLC серии FX2N.

Используется этот модуль для подключения датчиков напряжения 0–10 V, 0–5 V или тока 4–20 mA, особенно в приложениях с регулированием температуры, давления и расхода.

Аналоговый модуль FX2N‑2AD от Mitsubishi Electric расширяет функциональность PLC серии FX2N, обеспечивая преобразование двух аналоговых сигналов в цифровой формат с разрешением 12 бит (4096 уровней) и передачей результатов в память контроллера.

Модуль поддерживает входы: напряжение: 0–10 V, 0–5 V; ток: 4–20 mA, используя внешние резисторы (250 Ω).

Диапазоны модуля легко настраиваются через gain/offset, что позволяет адаптировать вход под конкретные датчики: Pt100, термопары, энкодеры и др..

Заводская настройка — 0–10 V; перенастройка выполняется через программирование.

Подключается к шине расширения FX2N, при этом на один основной блок может приходиться до восьми FX2N‑2AD.

Потребление — около 20 mA от 5 V, плюс 24 V для модуля, подключённого к FX2N — ≤ 190 mA.

В модуле имеется встроенная фильтрация сигнала, шумоподавление, схема с винтовыми клеммами и габариты 43 мм ширины (DIN‑рейка).

Поддерживает высокий уровень EMC и соответствует стандартам CE.

Применяется в автоматизации, где требуется точный ввод аналоговых сигналов: управление PID в насосных, вентиляционных, холодильных, энергетических системах, установках контроля давления и уровня.

Характеристики:

Аналоговые каналы Входы 2
Выходы -
Диапазон выходных сигналов 0...+10В пост./ 0...+5В пост./ 4...20 мА
Разрешающая способность Напряжение 2,5мВ, 1,25мВ / 4мкА (12 бит)
Ток
Общая относительная погрешность ±1%
Питание 5 В пост. 20мА (от базового модуля)
24 В пост. 50мА (от базового модуля)
Занимаемые адреса ввода/вывода 8
Вес, кг 0,3
Размеры (ШхВхГ) 43х90х87

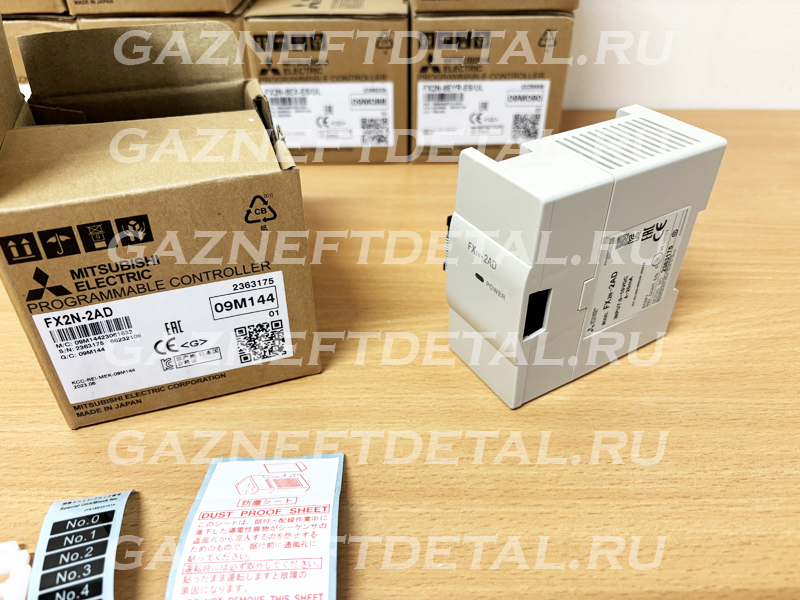

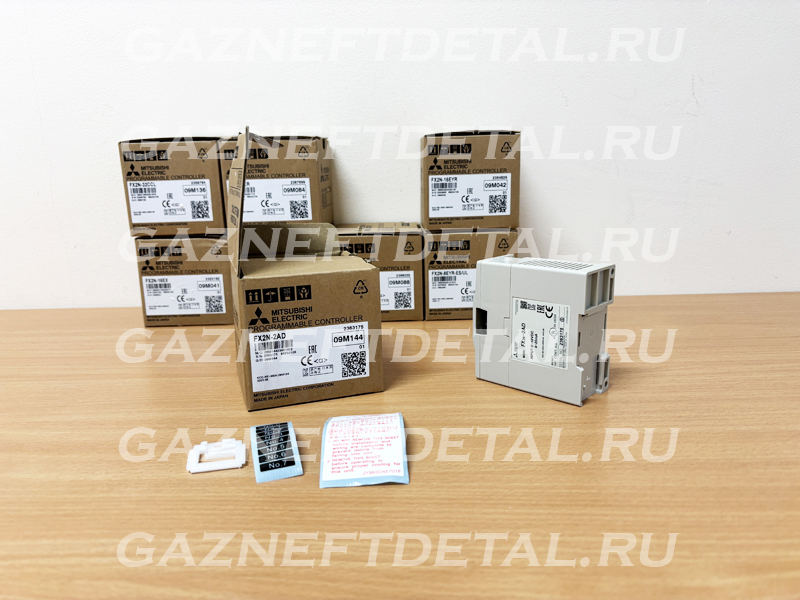

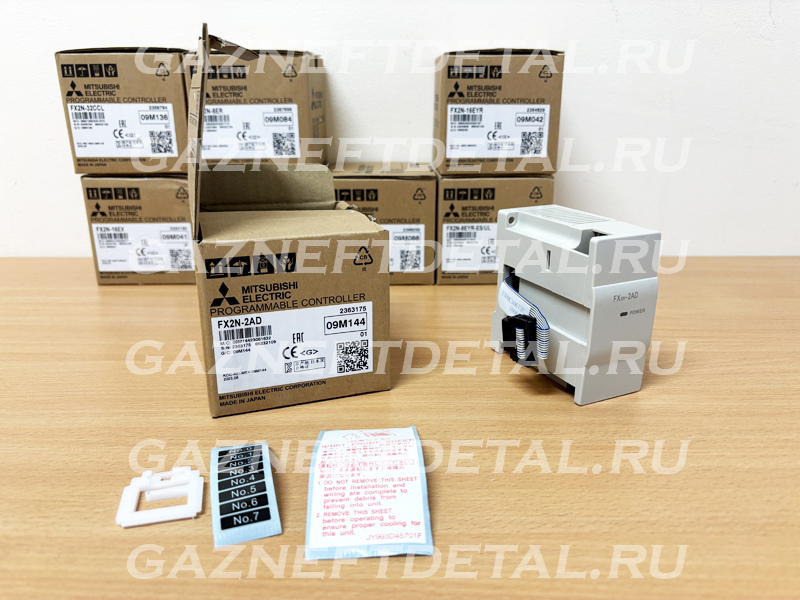

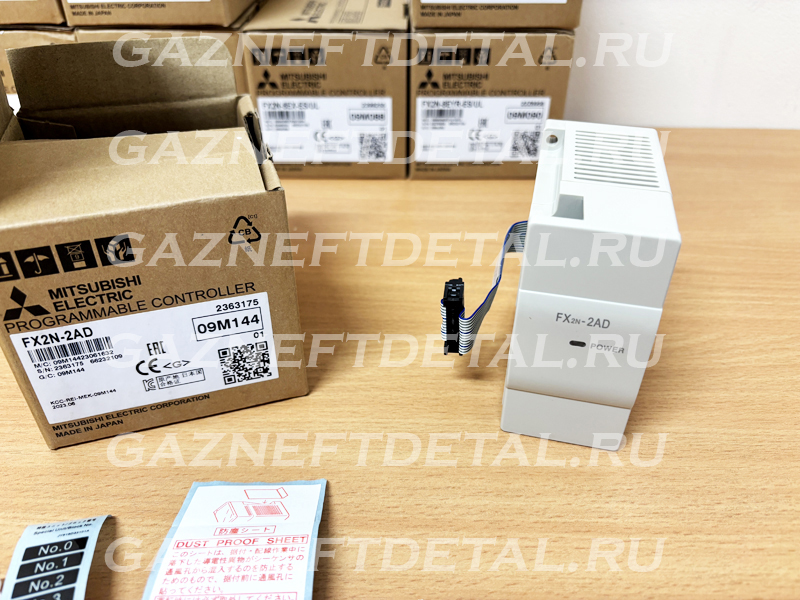

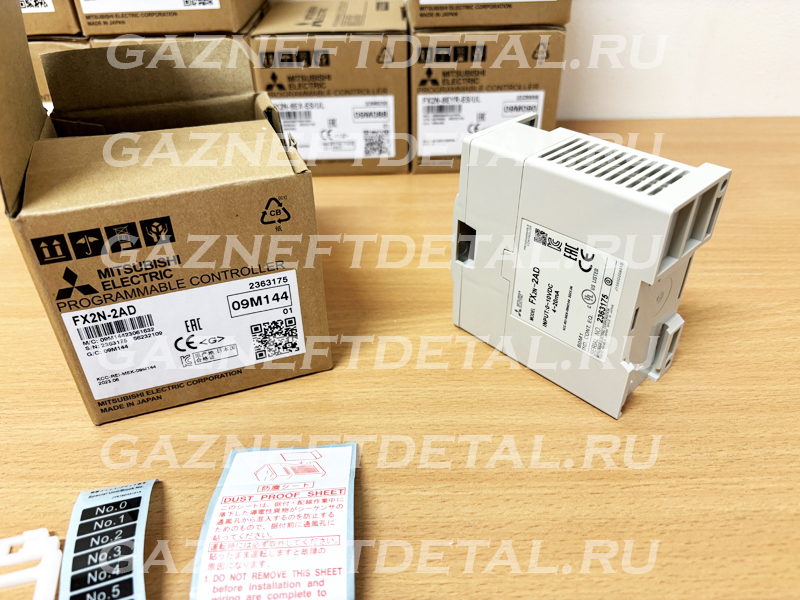

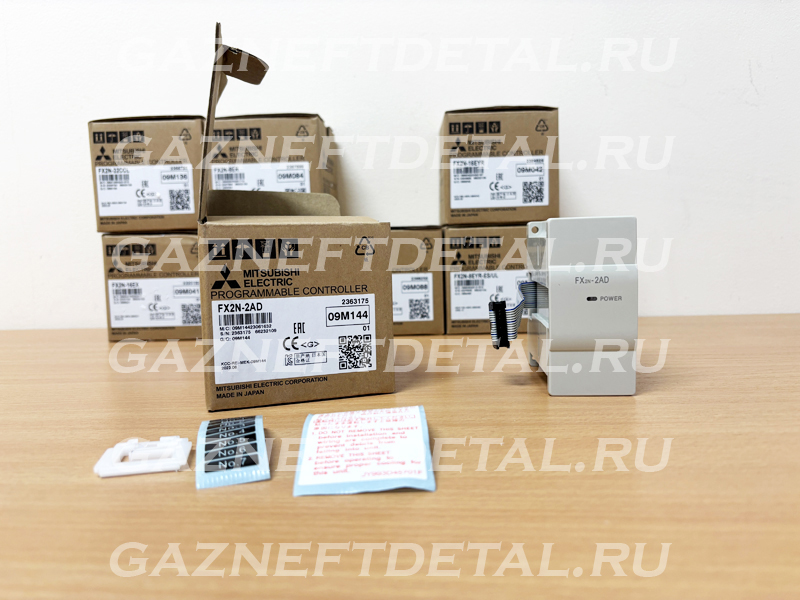

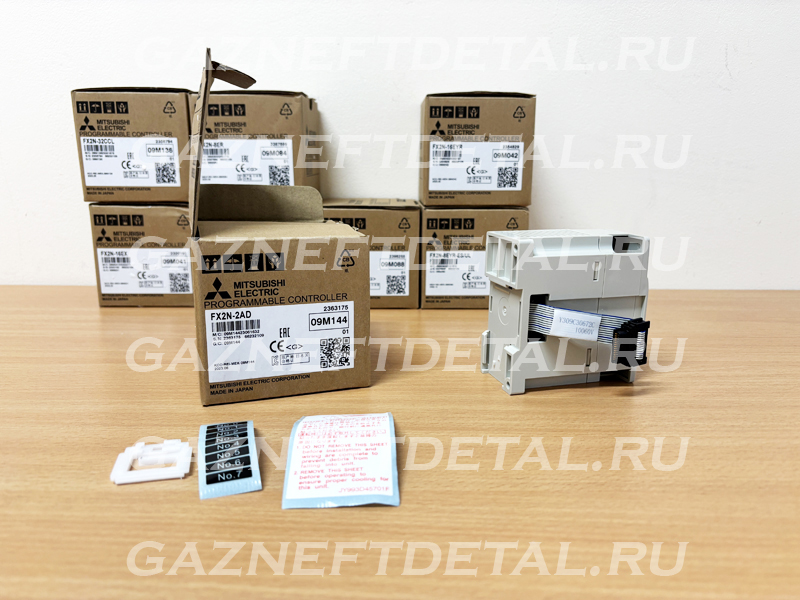

Фото
