Программируемый контроллер Mitsubishi Electric FX3U-32MR-ES-A

Программируемый контроллер Mitsubishi Electric FX3U-32MR-ES-A

Программируемый контроллер Mitsubishi Electric FX3U-32MR/ES, 16 дискретных входов (PNP/NPN 24VDC), 16 выходов (реле 2А), память 64000 шагов RAM (внутренняя), быстродействие 0,065 мкс/ лог. инструкцию, интерфейс RS-422 (связь с панелью оператора HMI и загрузка программы), питание 220VAC.

Контроллер с максимальным количеством 384 входами-выходами. С левой стороны базового модуля можно подключить максимум 10 адаптерных модулей серии FX3U для особых функций.

С правой стороны базового модуля можно подключить до 8 специальных модулей и дискретные модули расширения с количеством входов и выходов до 256.

Характеристики:

Базовый модуль ПЛК
Количество входов/выходов 32
Питание 100-240VAC (+10%/-15%), 50/60Гц (±10%)
Встроенные входы 16
Встроенные выходы 16
Тип выхода Реле
Потребляемая мощность 35ВА
Вес 0,65Кг

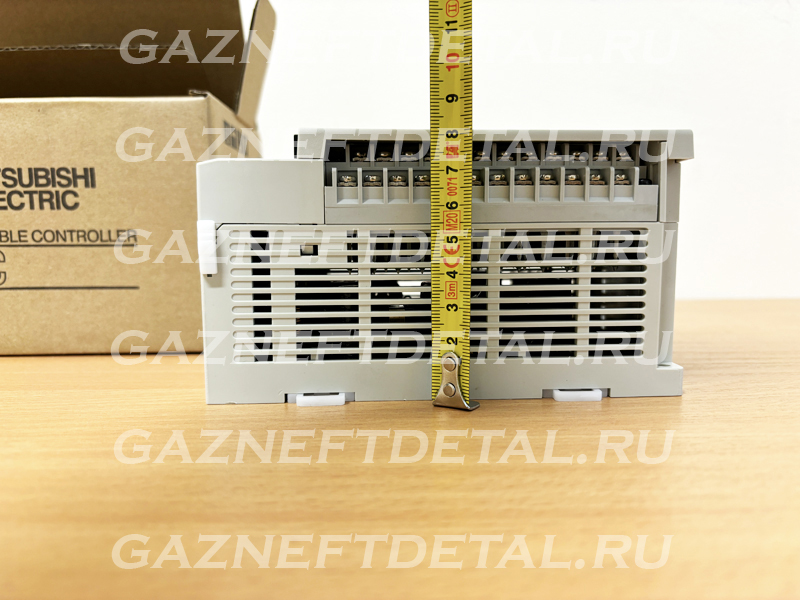

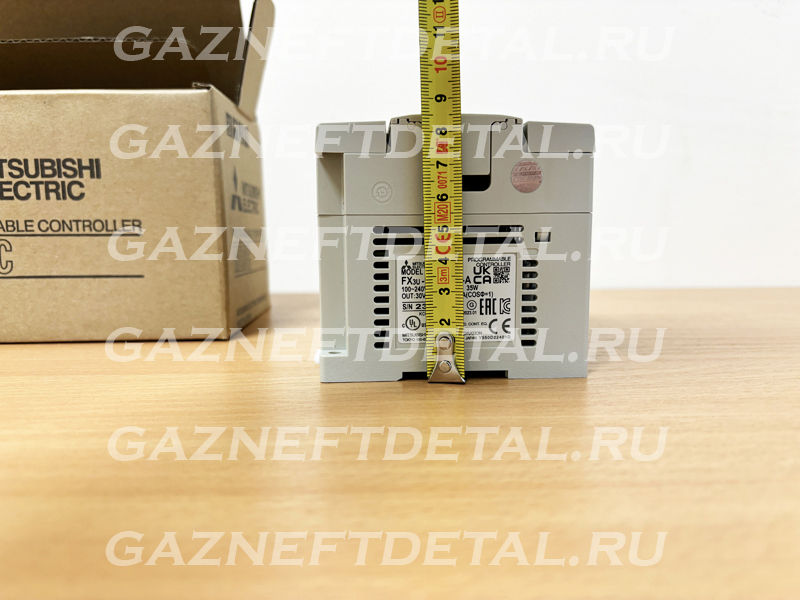

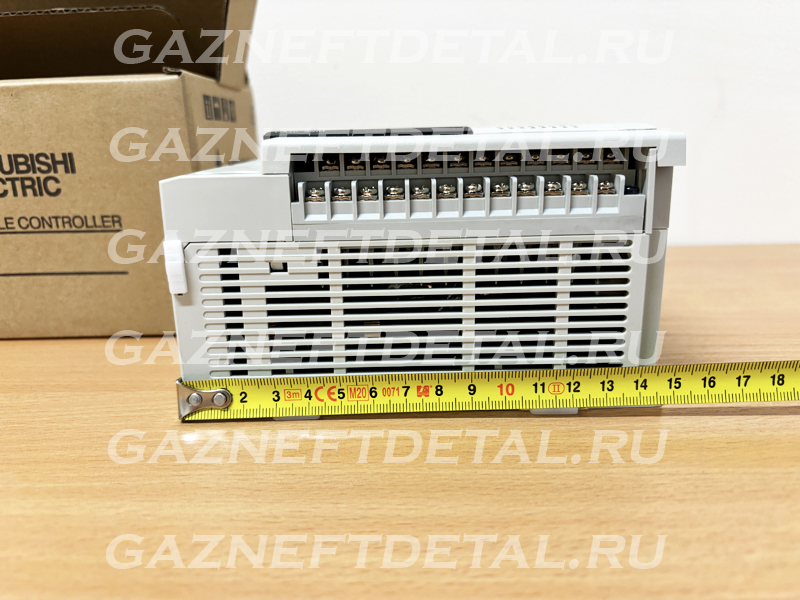

Размеры(ШxВxГ) 150x90x86мм
Общие характеристики
Температура окружающей среды 0~55°C
Температура хранения -25~75°C
Класс защиты IP10
Помехозащищенность 1000 Vpp от генератора шума длительностью 1 мксек. при 30 - 100 Гц
Напряжение пробоя изоляции Перем.PSU:1,500Вперем.,1мин./пост.PSU:500Вперем.,1мин
Относительная влажность 5–95% (безконденсата)
Ударопрочность В соответствии со стандартом IEC68-2-27: 15G(по 3 раза в 3 направлениях в течение 11мс)
Вибростойкость В соответствии со стандартом IEC68-2-6: 1G(стойкость к вибрациям 57–150Гц в течение 80 минут по всем 3 направлениям осей); 0.5G при монтаже на DIN-рейке
Сопротивление изоляции 500VDC, 5MOм
Заземление Класс D: сопротивление заземления макс. 100Oм
Предохранитель 3,15А
Окружающая среда Избегать сред содержащих коррозийные газы, устанавливать в пылезащищенном месте
Электрические параметры
Питание 100–240VAC (+10%/-15%), 50/60Гц
Пиковый ток при включении 65A/<5мс (при 200VAC)
Макс. допустимое время исчезновения напряжения 10мс
Источник сервисного напряжения (24VDC) 400мА
Макс. коммутируемое напряжение <240VAC, <30VDC
Макс. выходной ток 2А на канал, 8А на группу
Коммутируемая мощность, индуктивная нагрузка 80ВА
Быстродействие 10мс
Срок службы контактов реле (циклов переключения) 3000000 при 20ВA; 1000000 при 35ВA; 200000 при 80ВA
Программные характеристики. Управляющая программа
I/O (адресное пространство) В общей сложности макс. 384 (включая удаленные входы и выходы)
Диапазон адресов Макс. 256 с возможностью непосредственной адресации и макс. 256 сетевых входов и выходов
Размер памяти 64000 шагов RAM (внутренняя), заменяемая FLROM для простой смены программы
Быстродействие 0.065 мс/лог. инструкцию
Количество инструкций 27 базовых инструкций, 2 STL, 209 прикладных инструкций
Язык программирования 5 языков согласно IEC61131
Способ обработки Циклическая отработка, обработка отображения процесса
Программные характеристики. Операнды
Внутренние реле 7680
Специальные реле 512
Step реле 4096
Таймер 512
Счетчики 235
Входы быстрого счета импульсов 16
Скорость счета быстрых счетчиков 1 фазный макс. 8 входов: 100кГц/6входов, 10кГц/2входа
Скорость счета быстрых счетчиков 2 фазный макс. 2 входа: 50кГц/2входа
Часы реального времени Год, месяц, день, часы, минуты, секунды, день недели
Регистры данных 8000
Расширенные регистры файлов 32768
Индексные регистры 16
Специальные регистры 512
Дополнительное число вложений в программе 4096
Дополнительное число вложений в программе 8
Константы 16бит: K: от -32768 до +32768, hex: 0–FFFF 32бит: K: от -2147483648 до +2147483647, hex: 0–FFFFFFFF
Программное обеспечение
Программирование ПЛК GX IEC Developer 7.04
GX Works 2
OPC сервер MX OPC Server

FX3U 32MR ES — это программируемый контроллер Mitsubishi Electric, предназначенный для широкого спектра применений.

Его технические характеристики делают его мощным инструментом для управления и контроля различных процессов и систем.

Одной из ключевых особенностей контроллера FX3U 32MR ES является его высокая производительность. Он оснащен быстрыми центральным процессором и памятью, что позволяет ему обрабатывать большое количество данных и выполнять сложные операции с высокой скоростью. Это делает контроллер идеальным выбором для автоматизированных систем, требующих быстрого реагирования.

Контроллер FX3U 32MR ES имеет 32 цифровых входа и 32 цифровых выхода, что обеспечивает гибкость в подключении различных устройств и датчиков. Это позволяет легко интегрировать контроллер в различные системы и процессы, а также управлять большим количеством сигналов.

Он также обладает разнообразными коммуникационными возможностями. FX3U 32MR ES поддерживает протоколы связи Ethernet, RS-485 и USB, что обеспечивает легкую интеграцию с другими устройствами и системами. Это позволяет обмениваться данными и управлять контроллером из любой точки сети.

FX3U 32MR ES также имеет различные возможности расширения. Он поддерживает использование карт расширения, что позволяет добавлять дополнительные модули ввода-вывода, аналоговые модули и другие опции для увеличения функциональности контроллера.

Одной из основных сфер применения контроллера FX3U 32MR ES является промышленное производство. Он используется для автоматизации производственных линий, контроля качества продукции, управления роботизированным оборудованием и других процессов.

Благодаря высокой производительности и надежности, контроллер FX3U 32MR ES помогает повысить эффективность производства и обеспечить точное управление процессами.

Еще одной сферой применения контроллера FX3U 32MR ES является системы управления зданиями.

Он может использоваться для управления системами освещения, отопления и кондиционирования, системами безопасности и другими устройствами в зданиях. Благодаря своим возможностям расширения и гибкости, контроллер FX3U 32MR ES позволяет создавать настраиваемые решения для управления зданиями, обеспечивая комфортные условия для жителей и оптимизацию энергопотребления.

Контроллер FX3U 32MR ES также находит широкое применение в системах контроля и управления водными и энергетическими ресурсами.

Он может использоваться для управления системами полива, насосами, системами очистки воды и другими процессами водо- и энергохозяйства. Благодаря своей гибкости и возможности подключения различных устройств, контроллер FX3U 32MR ES помогает оптимизировать использование ресурсов и повысить эффективность работы систем.

Контроллер FX3U 32MR ES также находит применение в автоматизированных системах транспорта и логистики. Он может использоваться для контроля и управления автоматическими системами склада, системами сортировки, автоматическими конвейерами и другими процессами в транспортной и логистической отраслях. Благодаря своей производительности и надежности, контроллер FX3U 32MR ES обеспечивает точное управление и контроль систем, сокращая время и усилия, затраченные на ручные операции.

FX3U 32MR ES — это мощный и гибкий контроллер, который находит применение в различных сферах индустрии и автоматизации. Его высокая производительность, возможности расширения и гибкость делают его незаменимым инструментом для управления и контроля различных процессов и систем. Благодаря своей надежности и производительности, контроллер FX3U 32MR ES способствует оптимизации операций и повышению эффективности в различных отраслях промышленности и автоматизации.
