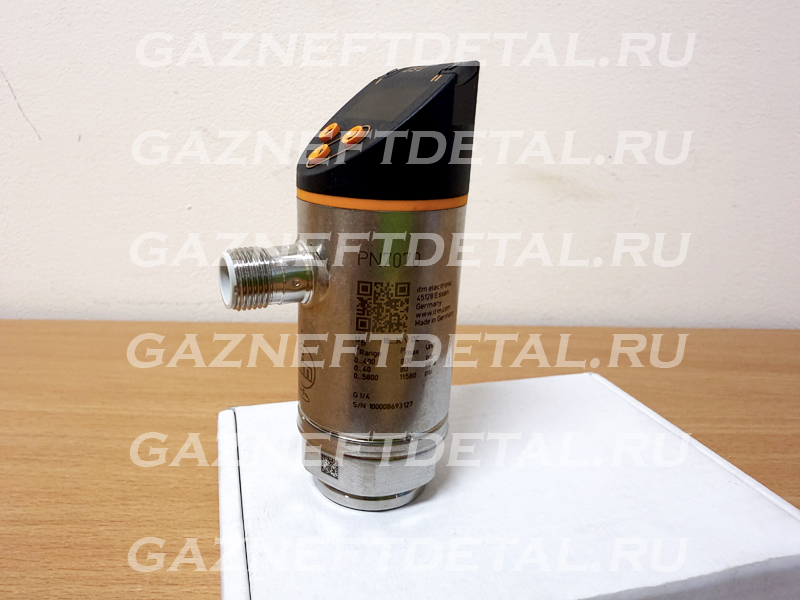

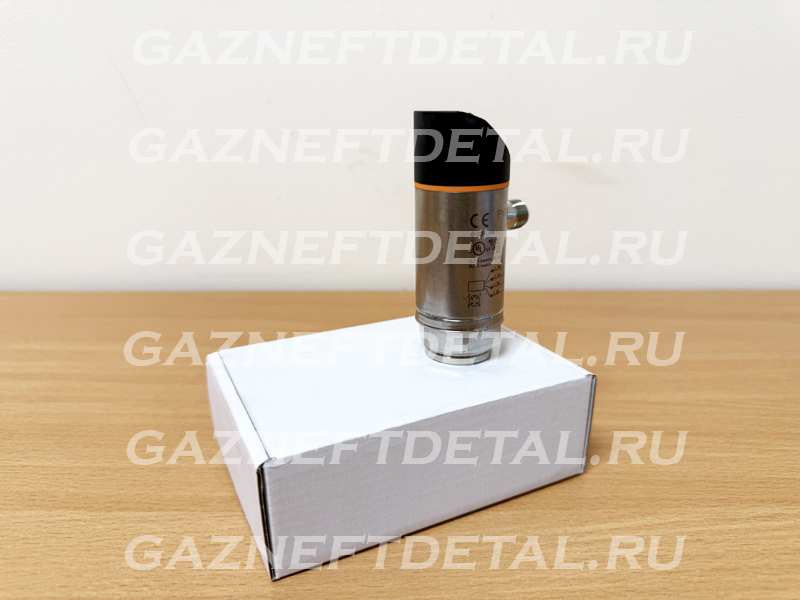

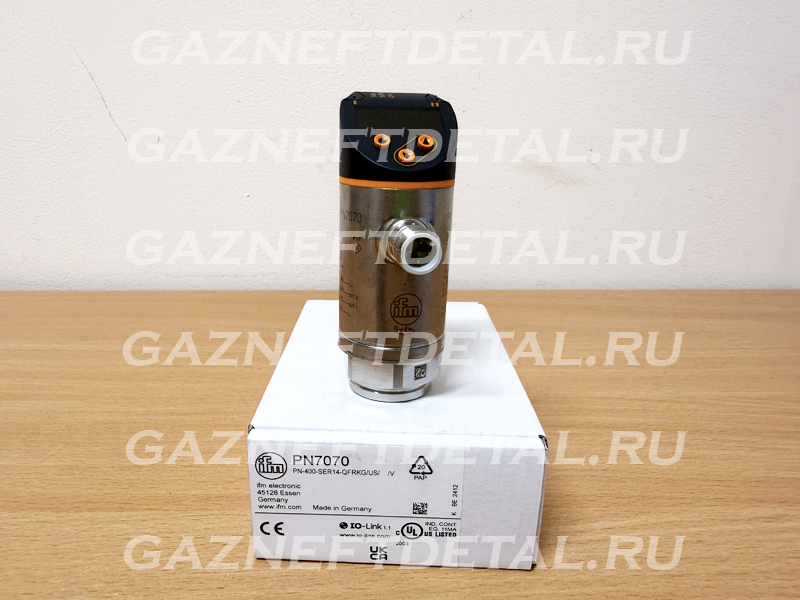

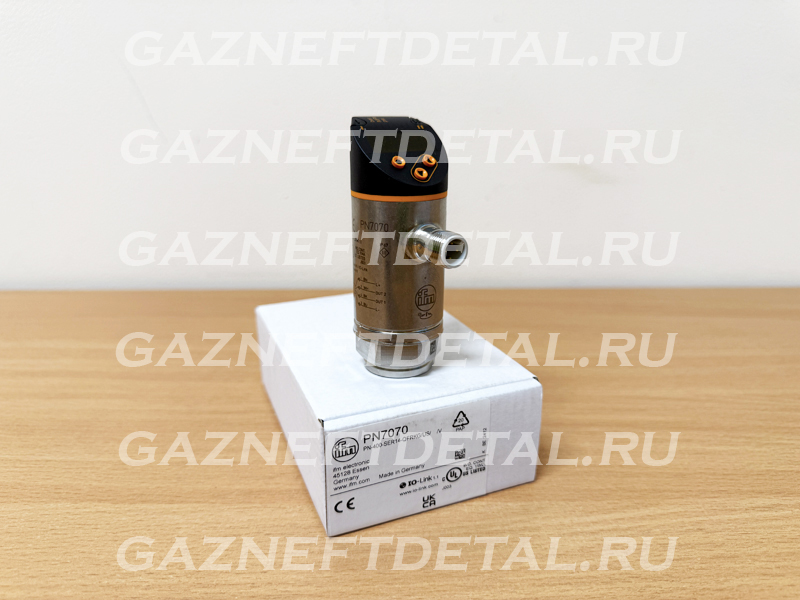

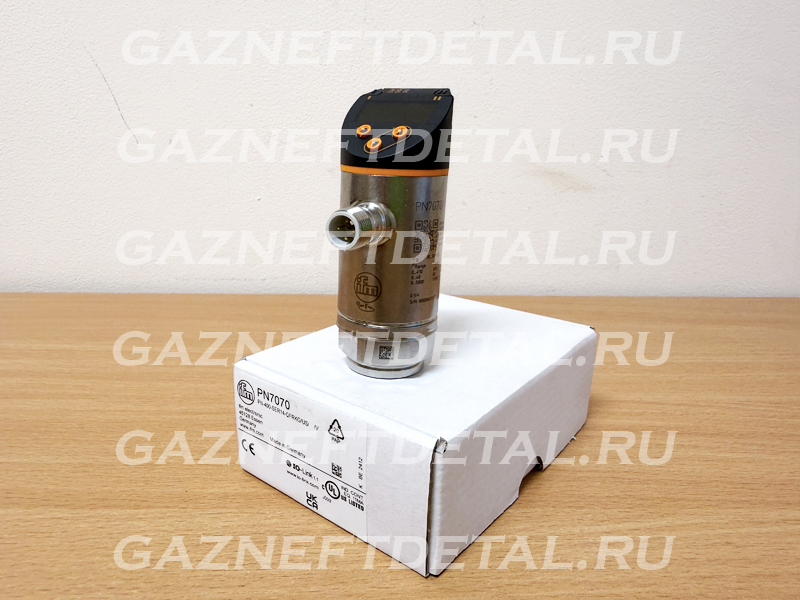

Датчик давления IFM electronic PN7070

Датчик давления IFM electronic PN7070

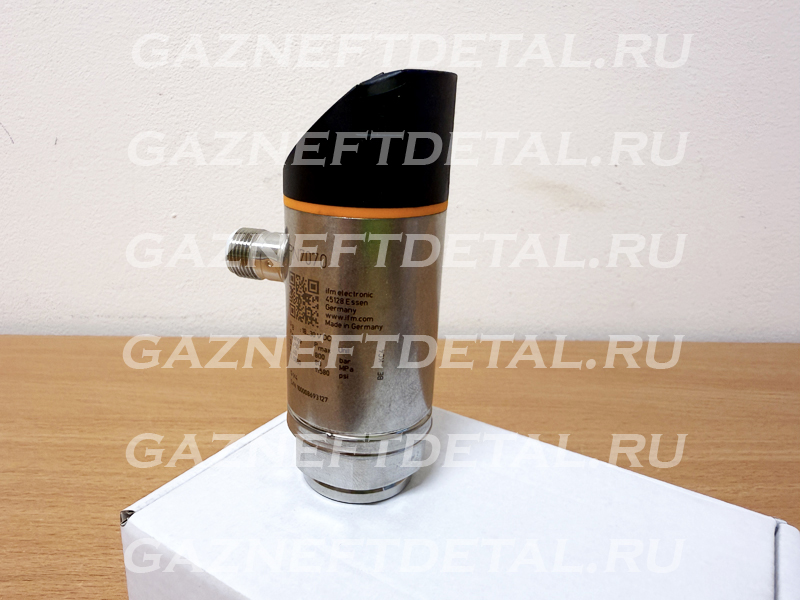

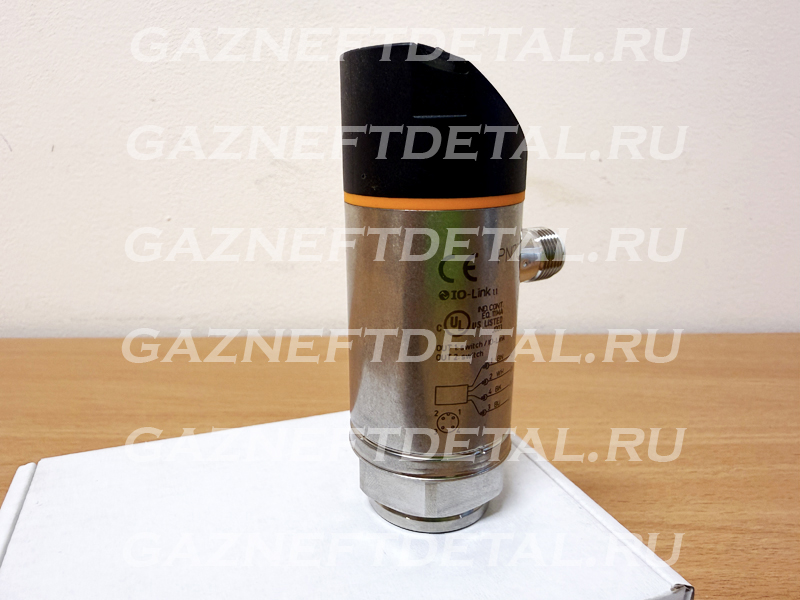

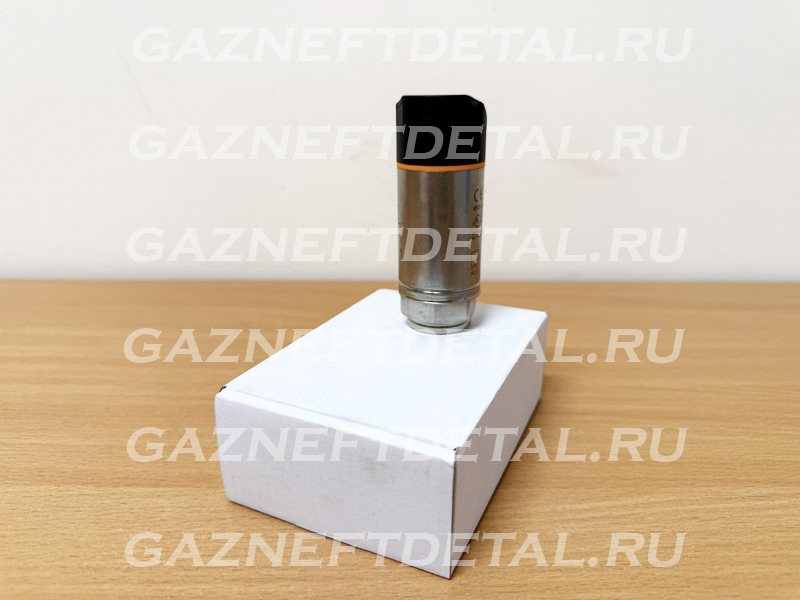

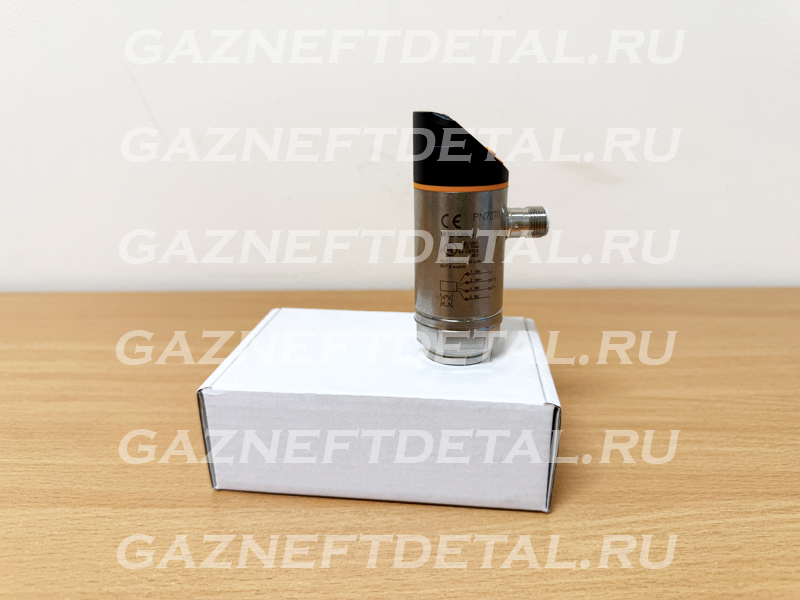

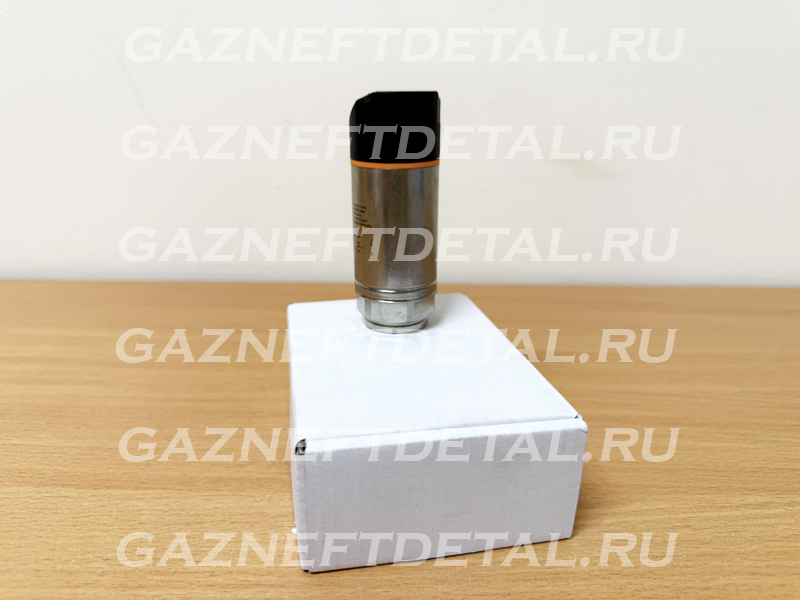

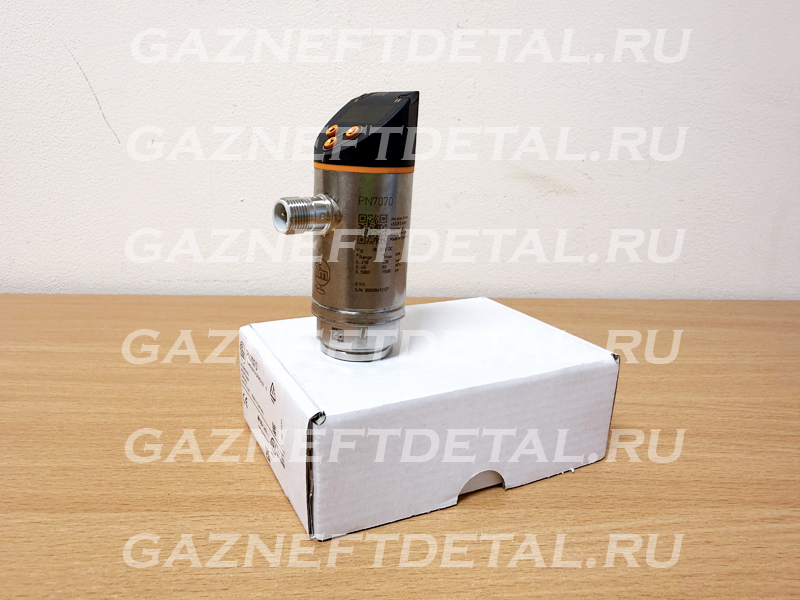

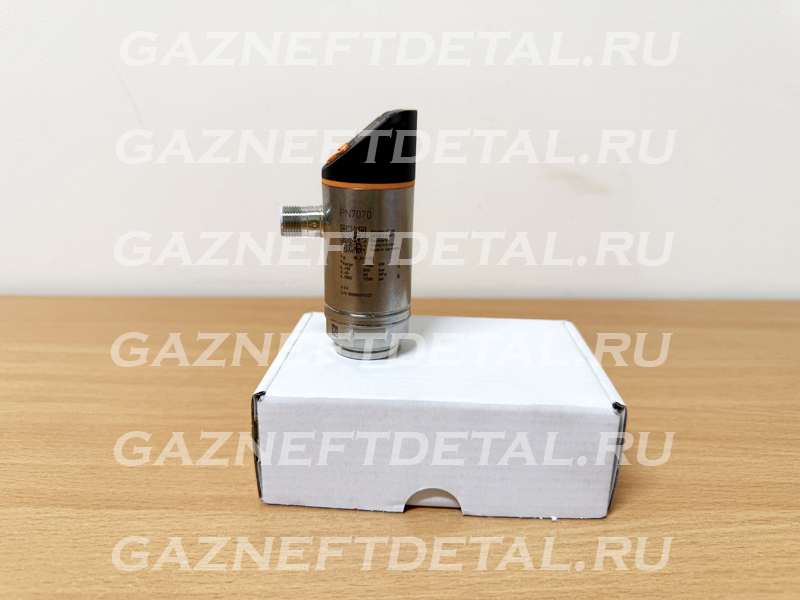

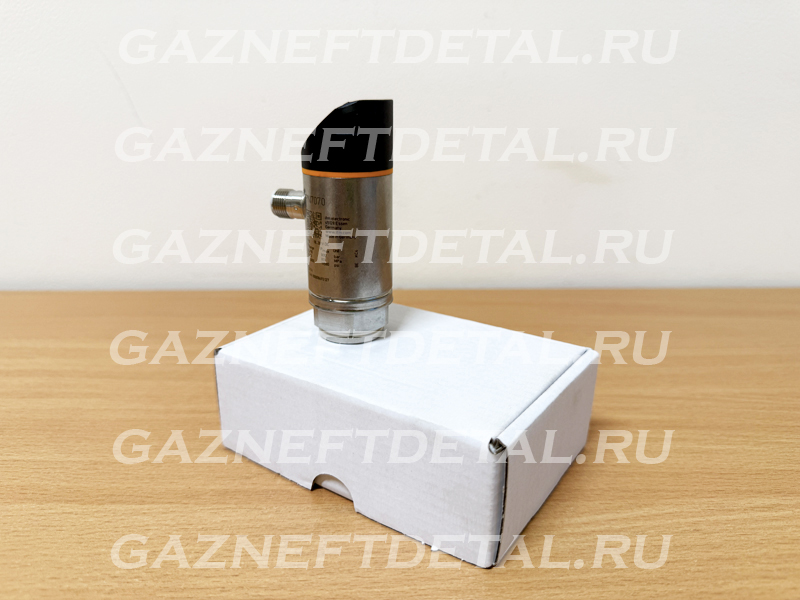

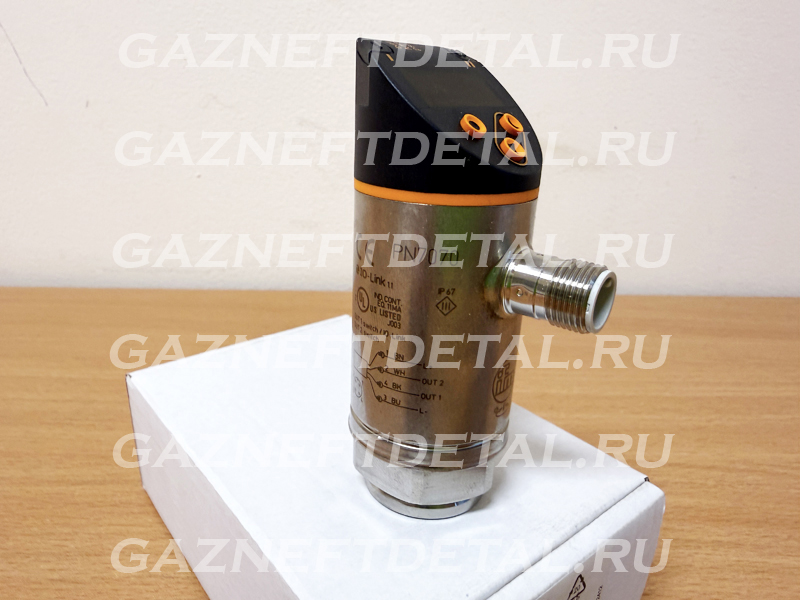

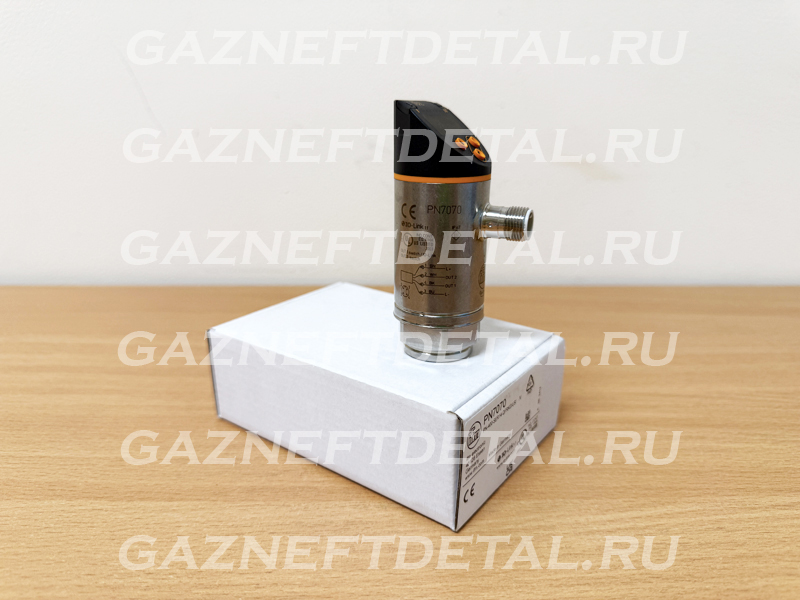

Датчик давления IFM Electronic PN7070 с релейным выходом находит применение во многих отраслях промышленности.

Диапазон измерения — от 0 до 400 бар.

Модель имеет выходную функцию pnp/npn типа no/nc. Соединение выполняется через разъем.

Для подключения к системе применяется g 1/4 внутренняя резьба.

Для простой и быстрой интеграции в систему автоматизации предусмотрена поддержка io-link.

Особенности:

высокая точность измерения;
простое техобслуживание;
длительный срок службы.
Описание, применение PN7070 / PN-400-SER14-QFRKG/US/ /V Ifm Electronic
Характеристики
Выходной сигнал коммутационный сигнал; IO-Link; (конфигурируемый)
Диапазон измерения
0...400 bar 0...5800 psi 0...40 MPa
Подключение к процессу резьбовое соединение G 1/4 внутренняя резьба
Приложение
Особенности позолоченные контакты
Измерительный элемент металлический тонкопленочный элемент
Применение для общепромышленного применения
Среда Жидкие или газообразные среды
Температура измеряемой среды [°C] -25...80
Мин. разрывное давление
1700 bar 24650 psi 170 MPa
Предел прочности по давлению
800 bar 11580 psi 80 Mpa
Устойчивость к вакууму [mbar] -1000
Тип давления относительное давление
Электронные данные
Рабочее напряжение [V] 18...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] < 35
Мин. сопротивление изоляции [MΩ] 100; (500 V DC)
Класс защиты III
Защита от переполюсовки да
Время задержки включения питания [s] < 0,3
Встроенный "Watchdog" да
Входы/выходы
Количество входов и выходов Количество цифровых выходов: 2
Выходы
Общее количество выходов 2
Выходной сигнал коммутационный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнение PNP/NPN
Количество цифровых выходов 2
Функция выходного сигнала нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V] 2,5
Постоянный ток нагрузки коммутационного выхода DC [mA] 150; (200 (...60 °C) 250 (...40 °C))
Частота переключения DC [Hz] < 170
Защита от короткого замыкания да
Тип защиты от короткого замыкания тактовый
Защита от перегрузок по току да
Диапазон измерения/настройки
Диапазон измерения
0...400 bar 0...5800 psi 0...40 MPa
Factory setting / CMPT = 2
Точка срабатывания SP
4...400 bar 40...5800 psi 0,4...40 MPa
Точка сброса rP
2...398 bar 20...5780 psi 0,2...39,8 MPa
Мин. разница между SP и rP
2 bar 40 psi 0,2 MPa
С шагом в
2 bar 20 psi 0,2 MPa
Status_B High Resolution / CMPT = 3
Точка срабатывания SP
3...400 bar 49...5802 psi 0,3...40 MPa
Точка сброса rP
1...398 bar 20...5773 psi 0,1...39,8 MPa
Мин. разница между SP и rP
2 bar 30 psi 0,2 MPa
С шагом в
1 bar 1 psi 0,1 MPa
Точность/ погрешность
Погрешность точки переключения [% диапазона] < ± 0,5
Повторяемость [% диапазона] < ± 0,1; (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона] < ± 0,25
Долговременная стабильность [% диапазона] < ± 0,05; (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] 0,2; (-25...80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K] 0,2; (-25...80 °C)
Время реакции
Время отклика [ms] < 3
Программируемое время задержки dS, dr [s] 0...50
Программное обеспечение / Программирование
Выбор параметров гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении / выключении; Демпфирование; Дисплей

Интерфейсы

Коммуникационный интерфейс IO-Link
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
SIO режим да
Нужный тип порта A; (когда контакт 2 не подключен: B)
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Поддерживаемые DeviceID
Режим работы ID прибора
Factory setting / CMPT = 2 399
Status_B High Resolution / CMPT = 3 597
PN7000 307
Factory setting / CMPT = 2
Профили Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Миним.время рабочего цикла [ms] 2,3
IO-Link разрешение давления [bar] 1
IO-Link разрешение давления [MPa] 0,1
Рабочие данные IO-Link (циклические)
Функция длина бита
давление 14
бинарная информация о переключении 2
IO-Link функции (ациклические) специфичный для приложения тег
Status_B High Resolution / CMPT = 3
Профили Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Миним.время рабочего цикла [ms] 3
IO-Link разрешение давления [bar] 0,2
IO-Link разрешение давления [MPa] 0,02
Рабочие данные IO-Link (циклические)
Функция длина бита
давление 16
состоянием прибора 4
бинарная информация о переключении 2
IO-Link функции (ациклические) специфичный для приложения тег
Условия эксплуатации
Температура окружающей среды [°C] -25...80
Температура хранения [°C] -40...100
Степень защиты IP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 г (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 г (10...2000 Hz)
MTTF [годы] 214

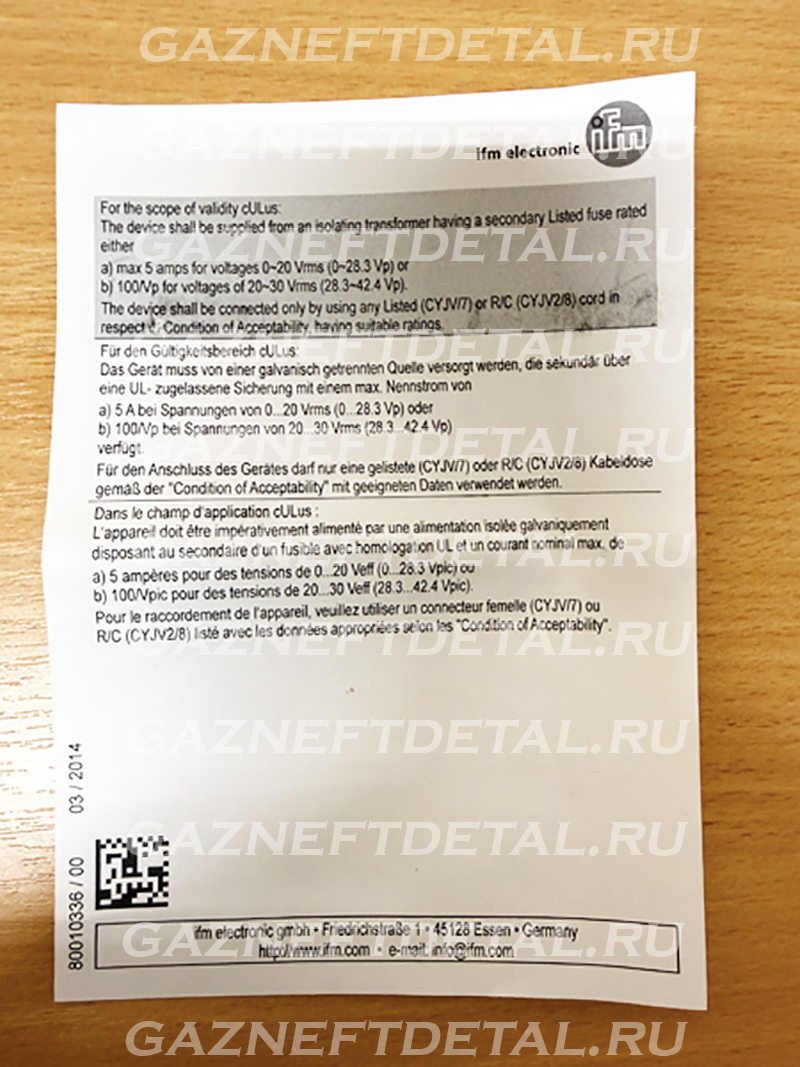

Сертификат UL
Регистрационный номер UL J003
Директива по оборудованию под давлением Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g] 231
Материал 1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Материалы корпуса в контакте с изм. средой 1.4542 (17-4 PH / 630)
Мин. кол-во циклов давления 100 миллионов
Момент затяжки [Nm] 25...35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления)
Подключение к процессу резьбовое соединение G 1/4 внутренняя резьба
Встроенный ограничитель нет (можно модифицировать)

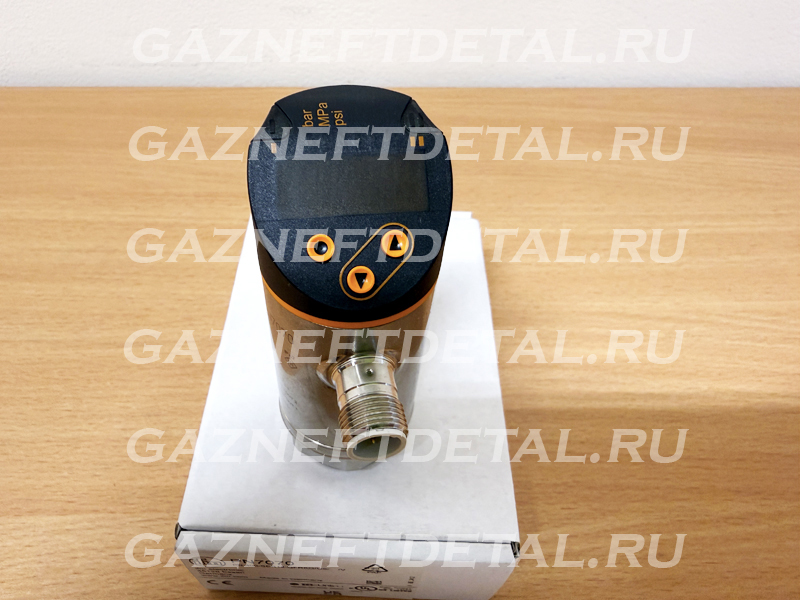

Дисплеи / Элементы управления

Дисплей

Дисплей 3 x светодиод, зелёный (bar, psi, MPa)
Состояние выхода 2 x светодиод, жёлтый
Измеренные значения буквенно-цифровой дисплей, красный/зеленый 4-значный
Примечания
Упаковочная величина 1 шт.

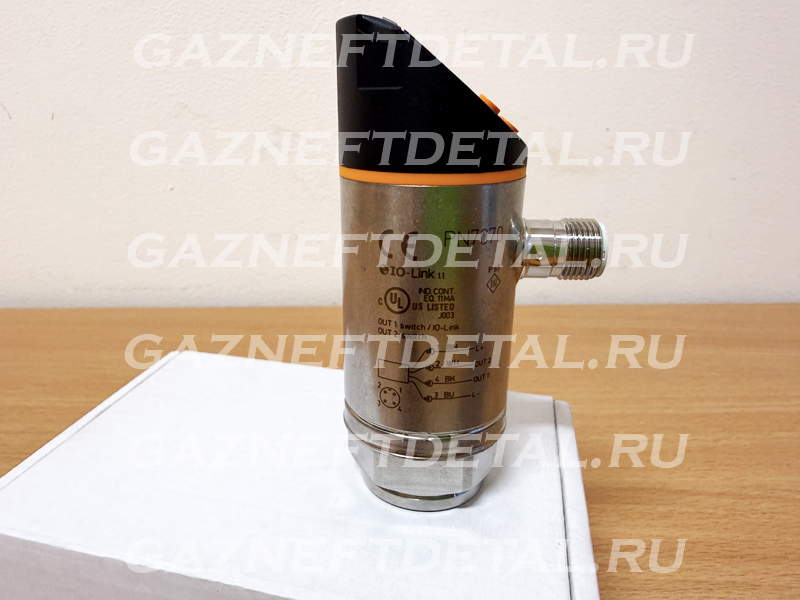

электрическое подключение
Соединение Разъем: 1 x M12; Контакты: позолоченый

Ключевые особенности

Два коммутационных выхода, один из них с коммуникационным интерфейсом IO-Link
Программируемый красно/зеленый дисплей для точной идентификации допустимого диапазона
Корпус с шарнирным поворотным механизмом
Долговременная стабильность благодаря высокой защите от перегрузок
Прочное исполнение для применения в сложных условиях эксплуатации

PN7070 | PN-400-SER14-QFRKG/US

Подключение к процессу: G ¼ (внутренняя). Диапазон измерения: 0...400 bar / 0...5790 psi / 0...40 MPa. Выходной сигнал: PNP/NPN NO/NC + PNP/NPN NO/NC. Интерфейс: IO-Link. Температура среды: -25...+80 °C. Питание: 18...30 V DC. Применение: относительное давление, жидкости и газы.

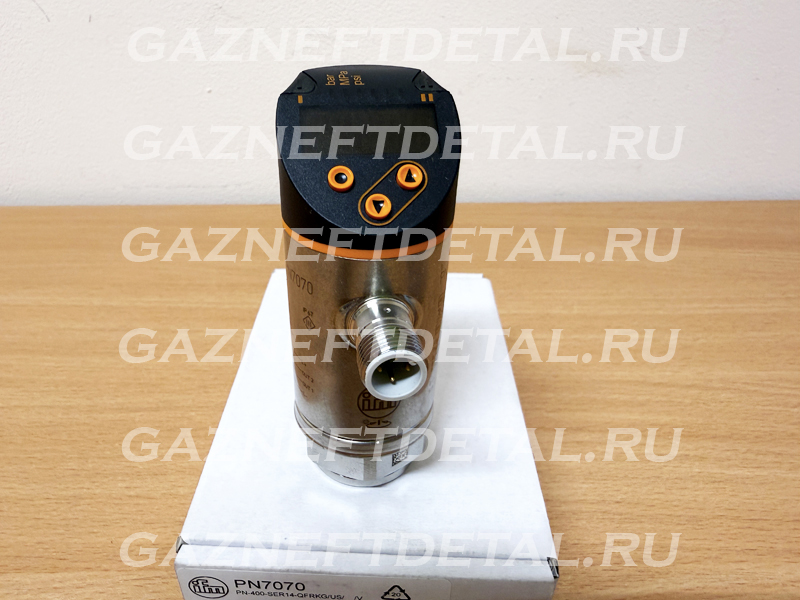

Датчик давления IFM Electronic PN7070 с двумя дискретными универсальными выходами PNP/NPN NO/NC предназначен для контроля давления в диапазоне от 0 до 400 бар. Металлическая мембрана. Символьный дисплей и кнопки на корпусе для настройки. Датчик давления PN7070 подключается через стандартный разъем М12 4 pin.
