Коммутатор HUAWEI S5735-L24P4S-A1

Коммутатор HUAWEI S5735-L24P4S-A1

Основная информация о S5735-L24P4S-A1

Подробная информация о товаре

Описание S5735-L24P4S-A1 (24 порта 10/100/1000BASE-T, 4 порта GE SFP, PoE+, питание от сети переменного тока)

Номер детали 98011321

Модель S5735-L24P4S-A1

Первая поддерживаемая версия V200R020C10

Примечания. Некоторые модели не могут быть понижены в версии программного обеспечения из-за обновления компонентов. Поэтому перед понижением версии рекомендуется выполнить команду display system-software information (доступна в версиях V200R021C00 и более поздних), чтобы проверить версию программного обеспечения, поддерживаемую устройством.

Порты на S5735-L24P4S-A1
Тип разъема порта Описание Доступные компоненты

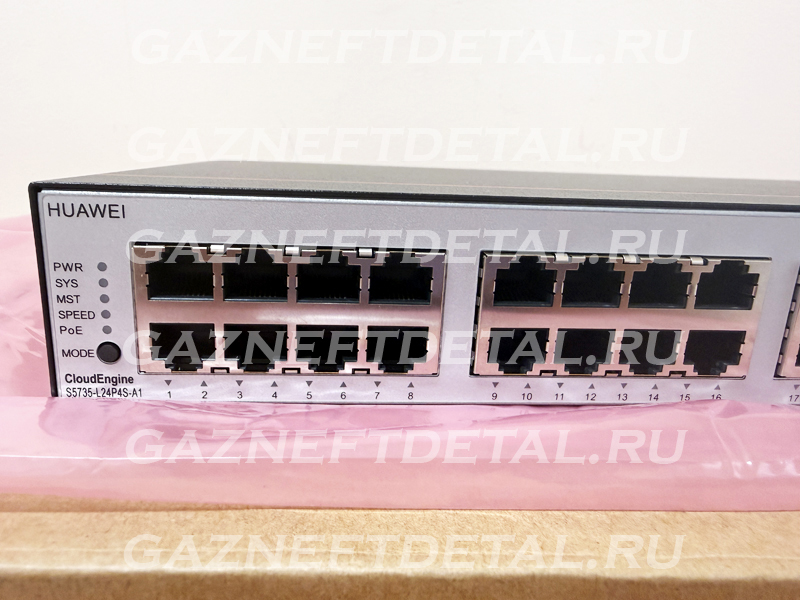

Порт 10/100/1000BASE-T PoE+ RJ45
Электронный порт Ethernet 10/100/1000BASE-T передает и принимает служебные данные со скоростью 10/100/1000 Мбит/с.

Порт поддерживает функцию PoE.

Кабель Ethernet

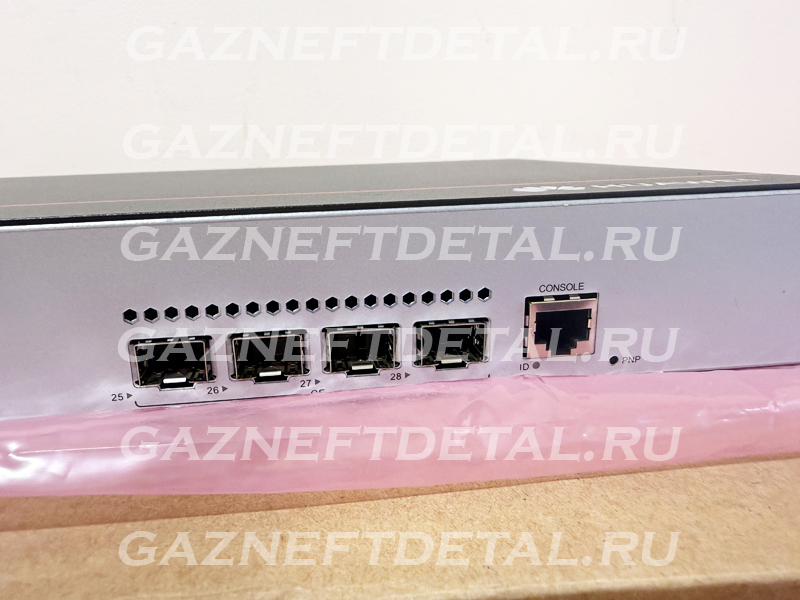

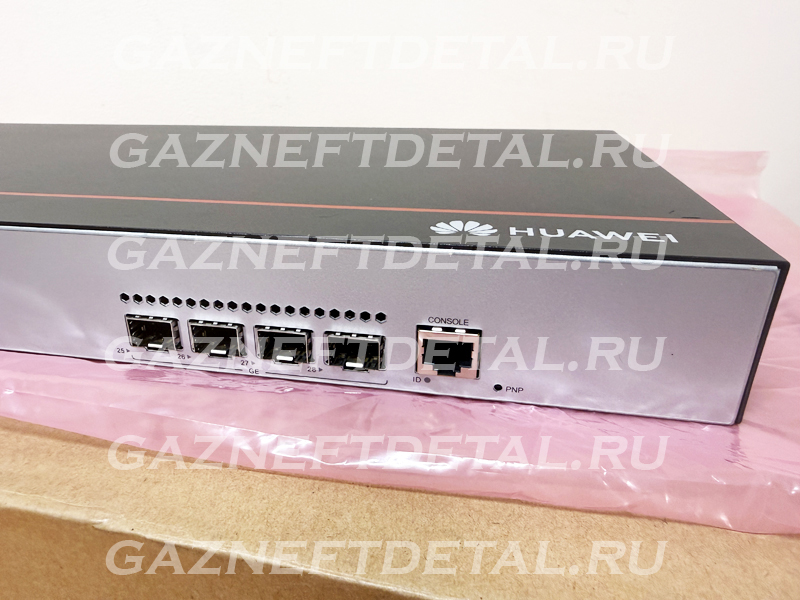

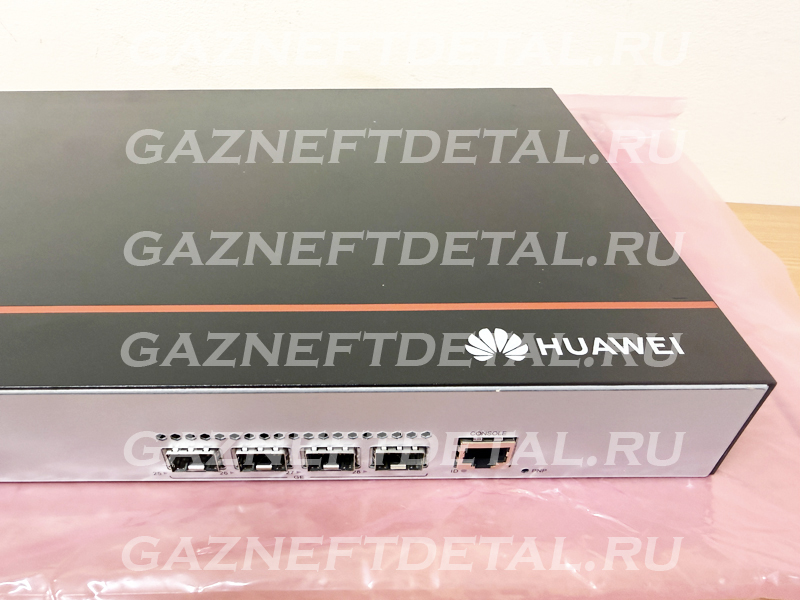

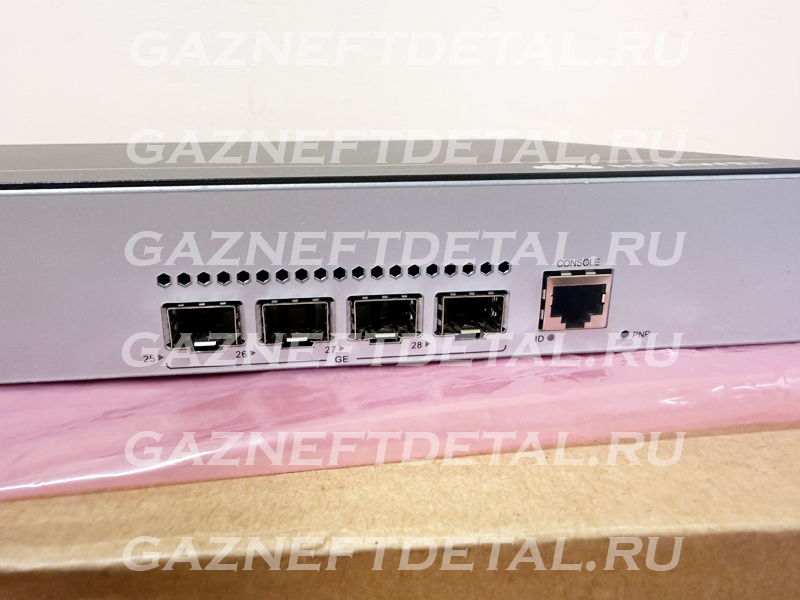

Порт 1000BASE-X SFP Порт 1000BASE-X может передавать и принимать данные со скоростью 100 или 1000 Мбит/с.

Оптические модули FE SFP/eSFP (применимо в версиях V200R021C00 и более поздних)
Оптические модули GE eSFP
Оптические модули GE-CWDM eSFP
Оптические модули GE-DWDM eSFP
Медный модуль GE SFP
Оптические модули 10GE SFP+ (используются только для стекового подключения, OSXD22N00 не поддерживается)
Оптические модули 10GE-CWDM SFP+ (используются только для стекового подключения)
Оптические модули 10GE-DWDM SFP+ (используются только для стекового подключения)
Высокоскоростные медные кабели SFP+ длиной 1 м и 3 м (используются только для стекового подключения)
Кабельы SFP+ AOC длиной 3 м и 10 м (используются только для стекового подключения)
Выделенные кабели SFP+ длиной 0,5 м и 1,5 м для стекирования (только для стекирования без конфигурации)
Консольный порт RJ45. Консольный порт подключается к консоли для локальной настройки.
Консольный кабель

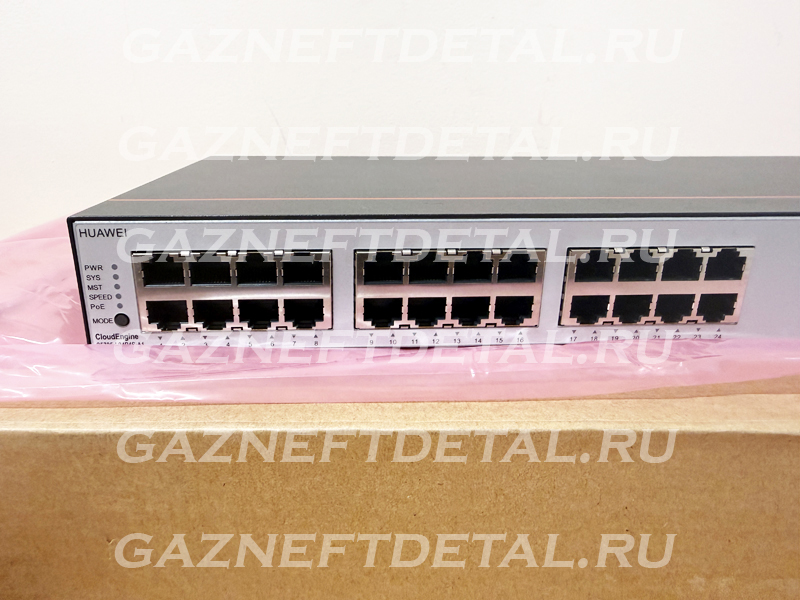

Индикаторы и кнопки

Коммутатор S5735-L24P4S-A1 имеет аналогичные индикаторы, как и S5735-L24P4X-A1, за исключением того, что у S5735-L24P4S-A1 отсутствует индикатор USB. Подробности см. в описании S5735-L24P4X-A1.

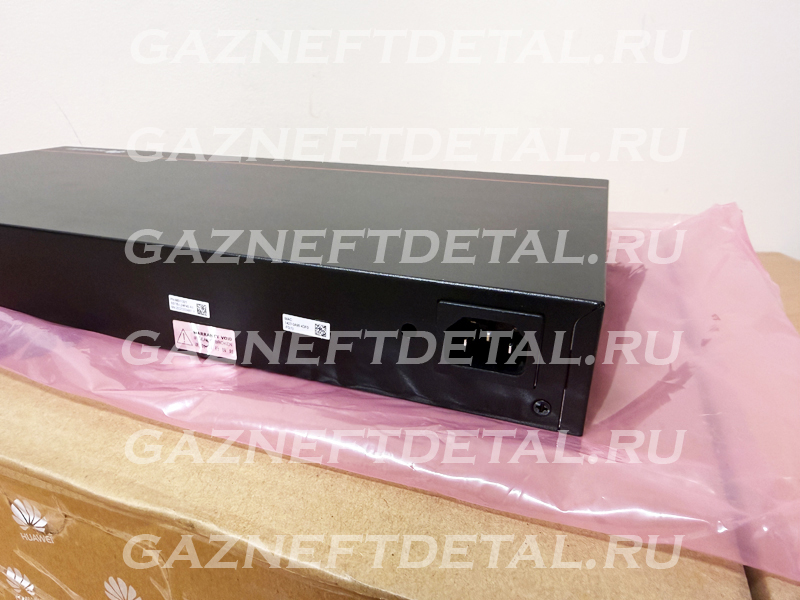

Система питания

Коммутатор имеет встроенный модуль питания переменного тока и не поддерживает подключаемые модули питания. Встроенный модуль питания может обеспечивать мощность PoE 380 Вт, что гарантирует полную мощность PoE на 24 портах в соответствии со стандартом 802.3af или на 12 портах в соответствии со стандартом 802.3at.

Система отвода тепла

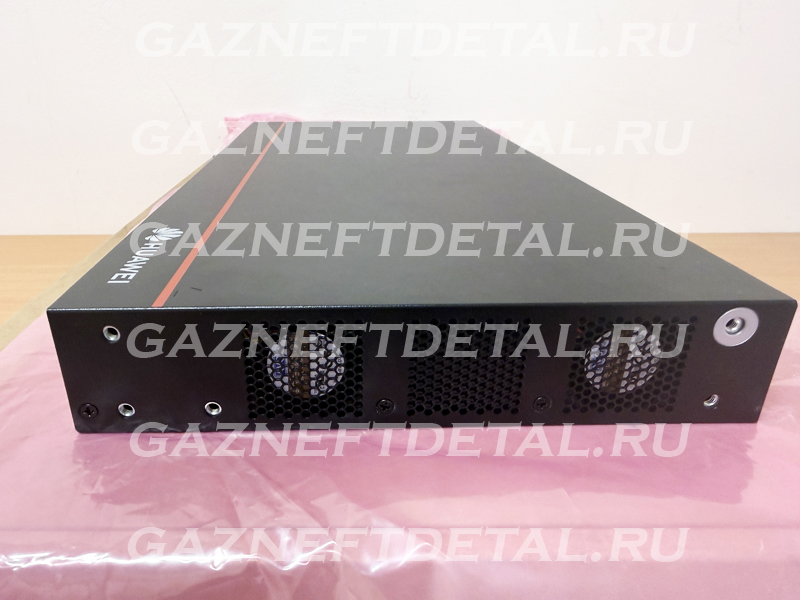

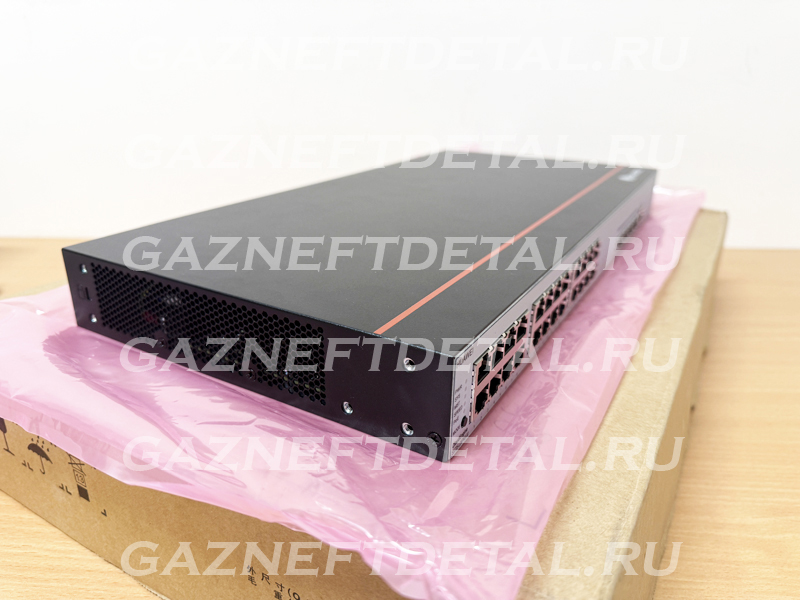

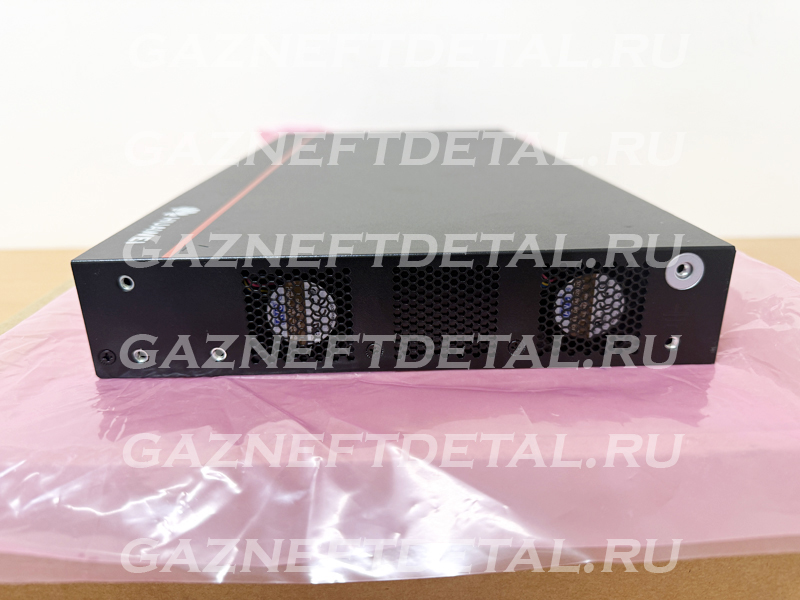

Коммутатор имеет два встроенных вентилятора для принудительного воздушного охлаждения. Воздух поступает с левой стороны и передней панели, а выходит с правой стороны.

Технические характеристики S5735-L24P4S-A1

Характеристики изделия

Размеры без упаковки (В x Ш x Г) [мм (дюймы)]
Основные размеры (без учета выступающих частей корпуса): 43,6 мм x 442,0 мм x 220,0 мм (1,72 дюйма x 17,4 дюйма x 8,7 дюйма)

Максимальные размеры (глубина – расстояние от портов на передней панели до выступающих частей задней панели): 43,6 мм x 442,0 мм x 227,0 мм (1,72 дюйма x 17,4 дюйма x 8,94 дюйма)

Размеры с упаковкой (В x Ш x Г) [мм (дюймы)] 90,0 мм x 550,0 мм x 360,0 мм (3,54 дюйма x 21,65 дюйма x 14,17 дюймов)
Высота шасси [U] 1 U
Материал шасси Металл
Вес без упаковки [кг (фунты)] 2,94 кг (6,48 фунта)
Вес с упаковкой [кг (фунты)] 3,91 кг (8,62 фунта)
Типичное энергопотребление [Вт] 41,7 Вт
Типичное тепловыделение [BTU/час] 142,29 BTU/час
Максимальное энергопотребление [Вт]
Без функции PoE: 53,2 Вт
100% нагрузка PoE: 433,2 Вт (PoE: 380 Вт)
Максимальное тепловыделение [BTU/час]
Без функции PoE: 181,52
100% нагрузка PoE: 1478,12
Статическое энергопотребление [Вт] 29,6 Вт
Среднее время безотказной работы (MTBF) [лет] 55,72 года
Доступность > 0,99999
Шум при нормальной температуре (акустическая мощность) [дБ(А)] 50 дБ(А)
Шум при нормальной температуре (акустическое давление) [дБ(А)] 38,2 дБ(А)
Количество слотов для карт 0
Количество слотов питания 0
Количество модулей вентиляторов 2
Резервное питание Не поддерживается
Долгосрочная рабочая температура [°C(°F)] от -5°C до +50°C (от 23°F до 122°F) на высоте 0-1800 м (0-5906 футов)
Краткосрочная рабочая температура [°C(°F)] от -5°C до +55°C (от 23°F до 131°F) на высоте 0-1800 м (0-5906 футов)
Ограничение на скорость изменения рабочей температуры [°C (°F)]
На высоте 1800-5000 м (5906-16404 фута) максимальная рабочая температура снижается на 1°C (1,8°F) при каждом увеличении высоты на 220 м (722 фута).
Оборудование может работать за пределами нормального диапазона рабочих температур в течение короткого периода времени, но должны быть соблюдены следующие условия:
Оборудование работает при температуре выше 50°C (122°F) непрерывно не более 96 часов в год.
Оборудование работает при температуре выше 50°C (122°F) в общей сложности не более 360 часов в год.
Оборудование работает при температуре выше 50°C (122°F) не более 15 раз в год.
При превышении любого из указанных выше пределов оборудование может быть повреждено или возникнут непредвиденные сбои.
Оборудование не может запуститься при температуре ниже 0°C (32°F). Максимальное расстояние использования оптических модулей в таких условиях не должно превышать 10 км.

Температура хранения [°C (°F)] от -40°C до +70°C (от -40°F до +158°F)
Относительная влажность при длительной эксплуатации [RH] от 5% RH до 95% RH, без конденсации
Высота над уровнем моря при длительной эксплуатации [м (футы)] 0-5000 м (0-16404 фута)
Высота хранения [м (футы)] 0-5000 м (0-16404 фута)
Режим питания: встроенный переменный ток
Номинальное входное напряжение [В]
Вход переменного тока: от 100 В переменного тока до 240 В переменного тока, 50/60 Гц
Вход постоянного тока высокого напряжения: 240 В постоянного тока
Диапазон входного напряжения [В]
Вход переменного тока: от 90 В переменного тока до 290 В переменного тока, от 45 Гц до 65 Гц
Вход постоянного тока высокого напряжения: от 190 В постоянного тока до 290 В постоянного тока
Максимальный входной ток [А] 6 А
Память 512 МБ
Флэш-память 512 МБ
Консольный порт RJ45
Порт управления Ethernet Не поддерживается
USB Не поддерживается
RTC Не поддерживается
Вход RPS Не поддерживается
Защита от перенапряжения сервисного порта [кВ] Синфазный режим: ±7 кВ
Защита от перенапряжения источника питания [кВ] ±6 кВ в дифференциальном режиме, ±6 кВ в синфазном режиме
Уровень защиты от проникновения пыли и влаги IP20
Типы вентиляторов Встроенные
Режим теплоотвода Теплоотвод с помощью вентилятора, интеллектуальная регулировка скорости вентилятора
Направление воздушного потока Впуск слева и спереди, вывод справа
Поддержка PoE
Сертификация
Сертификация ЭМС
Сертификация безопасности
Сертификация производителя
