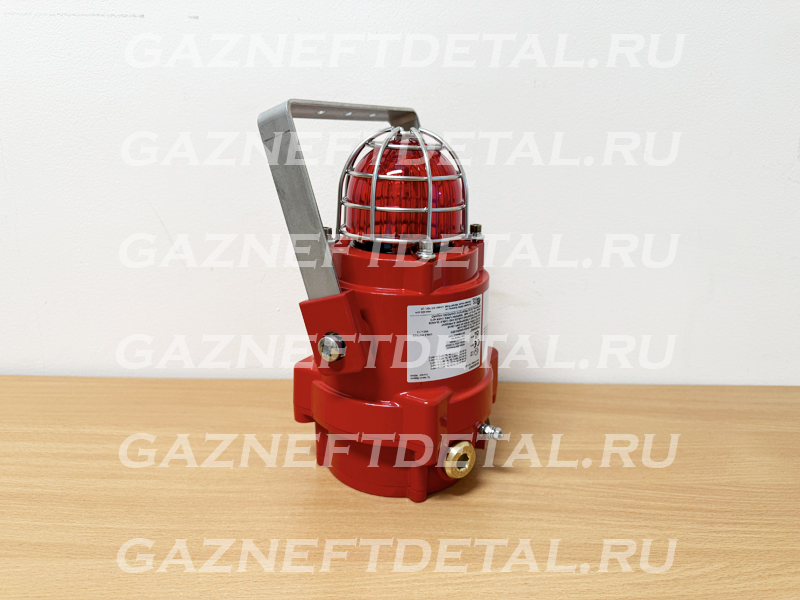

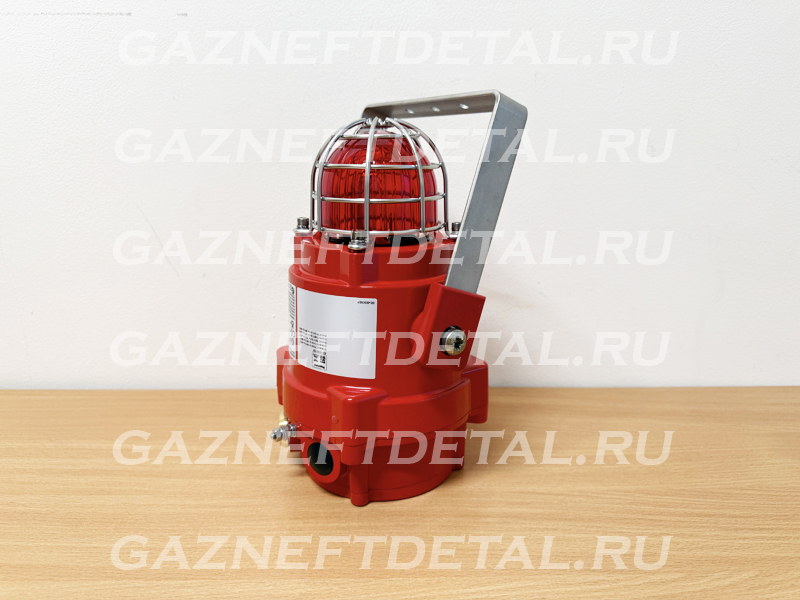

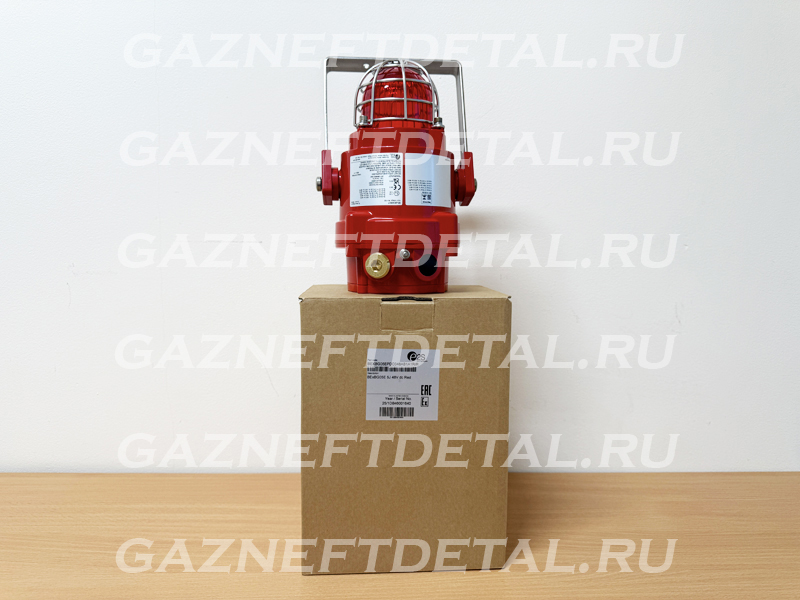

Огнестойкий ксеноновый маяк E2S BEXBG05EPDC048AB1A1R/R

Огнестойкий ксеноновый маяк E2S BEXBG05EPDC048AB1A1R/R

Взрывозащищенный ксеноновый маяк BExBG05, 5 Джоулей.

Взрывозащищенные ксеноновые маяки BExBG05 мощностью 5 Джоулей и силой тока 120 кандел подходят для применения в зонах 1, 2, 21 и 22. Соответствуют стандартам IECEx, ATEX, Ex EAC и INMETRO. Доступны варианты, соответствующие уровням SIL 1 и SIL 2.

Прочная конструкция маяков BExBG05 мощностью 5 Джоулей позволяет устанавливать их в самых суровых условиях. Дополнительные функции включают автоматическую синхронизацию в многомаяковых системах, а также защитный кожух и монтажный кронштейн из нержавеющей стали в стандартной комплектации.

В линейке BEx представлены корпуса, изготовленные из коррозионностойкого, морского класса алюминия LM6 без содержания меди, с хроматным и порошковым покрытием. Все модели имеют два кабельных ввода M20, большие клеммные площадки с входными и выходными клеммами и степень защиты IP66/67.

Характеристики

Корпус из коррозионностойкого алюминия LM6 морского класса
Автоматическая синхронизация в многомачтовой системе.
Маяки могут быть настроены на режим «триггерного» переключения с другими устройствами в многомачтовой системе.
Ксеноновые трубки механически защищены от ударов и вибрации.

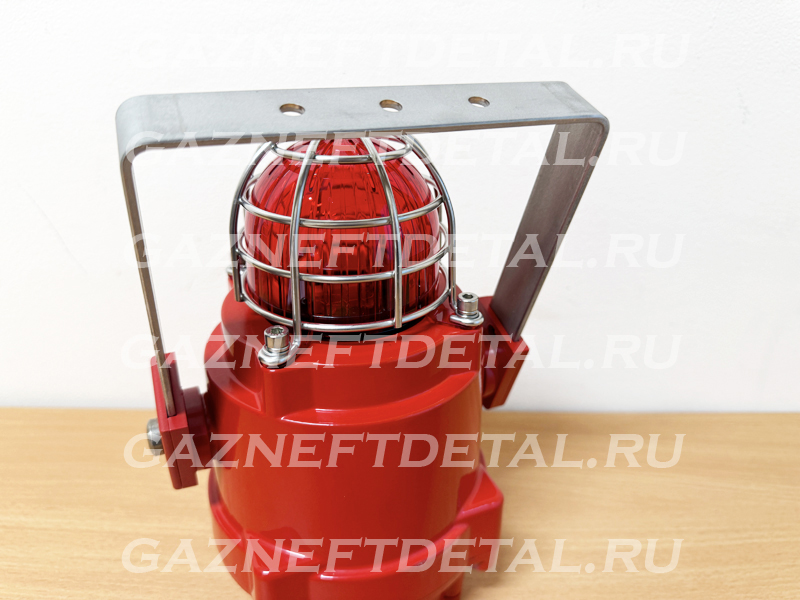

Стеклянная линза и защитный кожух из нержавеющей стали.
Очень большая площадь подключения.

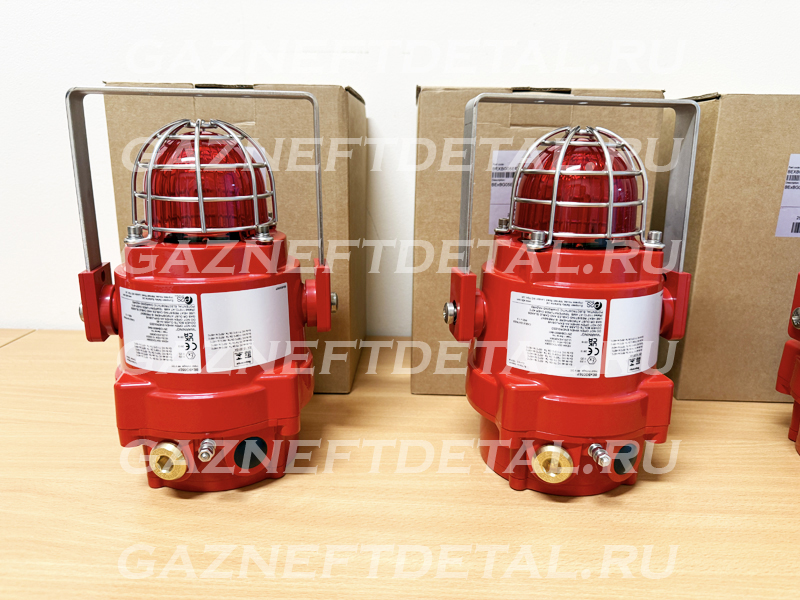

Два кабельных ввода M20 – доступны адаптеры.
В комплекте заглушка.

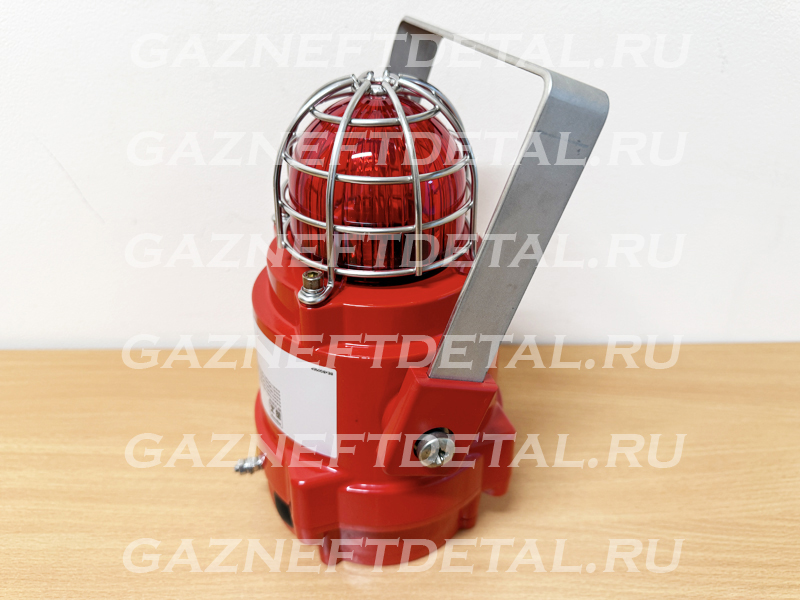

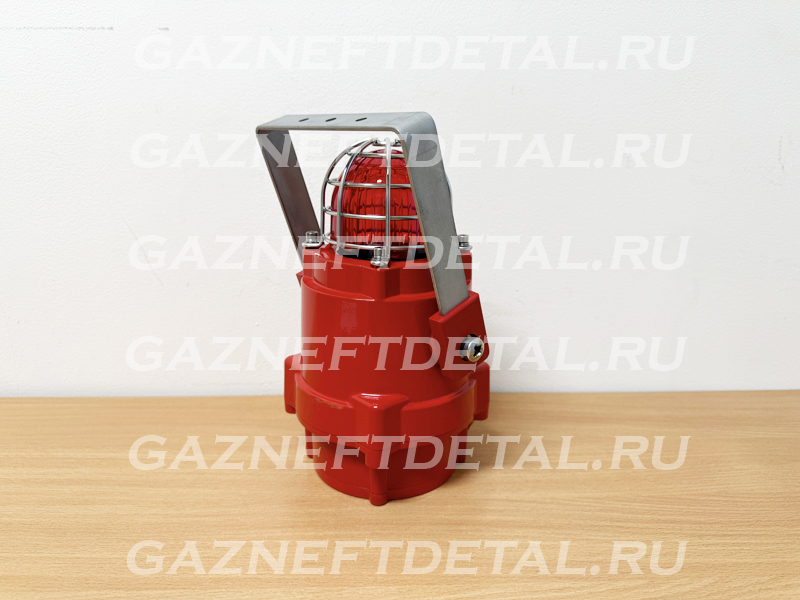

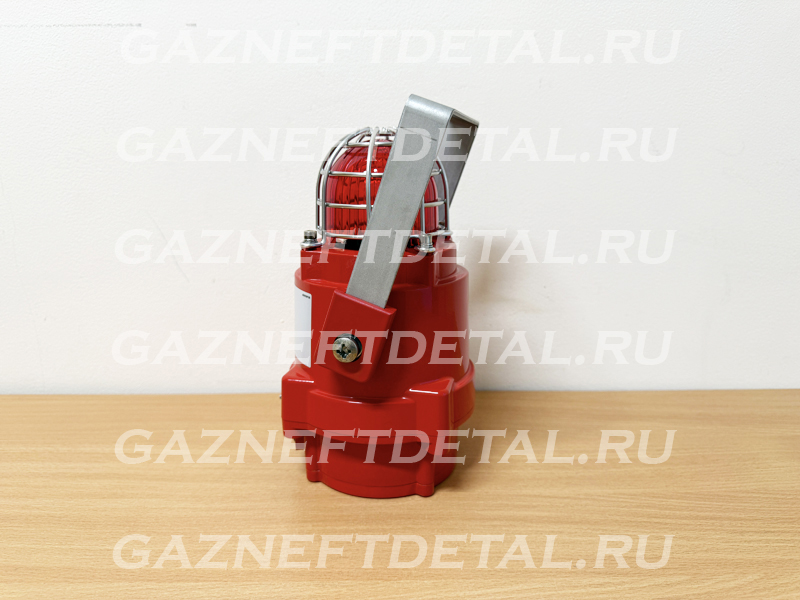

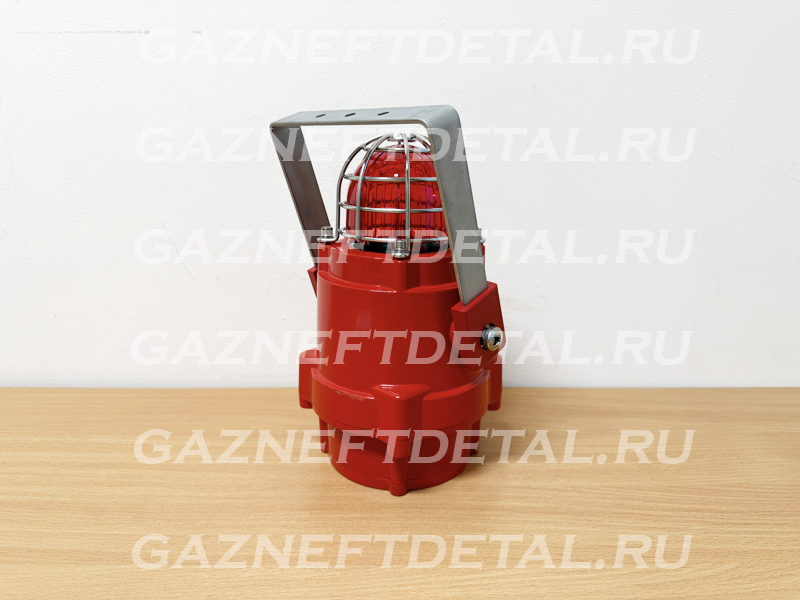

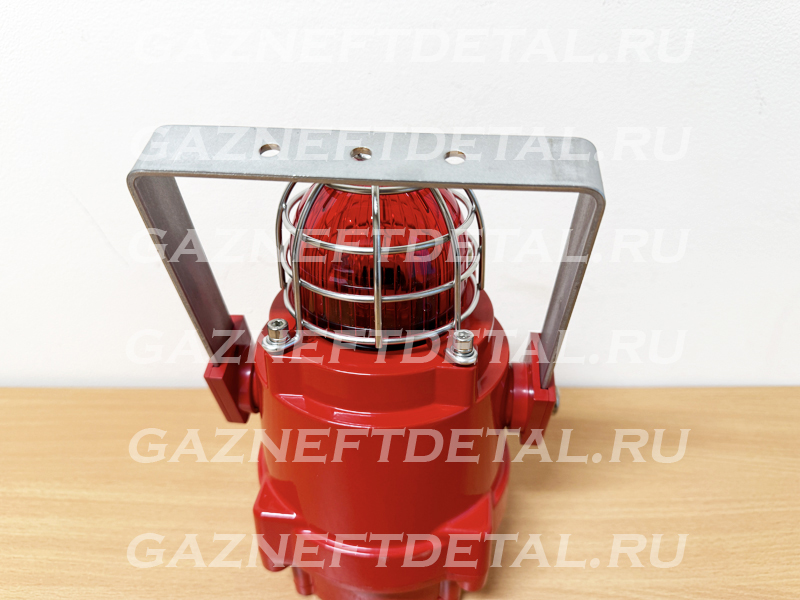

Регулируемый U-образный кронштейн из нержавеющей стали с храповым механизмом.
Установлен диод обратной полярности.
Степень защиты IP66/67.
Эффективная светосила 120 кандел.
Устойчивый к УФ-излучению поликарбонат, заменяемый в полевых условиях, цветной линзовый фильтр.

Технические характеристики

Энергия: 5 Джоулей (5 Вт·с)
Частота вспышек: 1 Гц (60 кадров в минуту)
Пиковая сила света: 500 000 кд – рассчитано по энергии (Дж)
Эффективная интенсивность света: 250 кд – рассчитано по энергии (Дж)
Пиковая сила света: 39 463 кд* – измерено относительно I.E.S.
Эффективная интенсивность света: 120 кд* – измерено относительно I.E.S.
Цвета линз: Янтарный, Синий, Прозрачный, Зеленый, Красный и Желтый
Напряжение постоянного тока: 12 В постоянного тока; 24 В постоянного тока; 48 В постоянного тока
Напряжение переменного тока: 115 В переменного тока; 230 В переменного тока
Уровень защиты от проникновения влаги и пыли: BG05D: IP66/67 BG05E: IP66
Материал корпуса: Алюминий LM6, не содержащий меди, морского класса
Отделка корпуса: хроматное и порошковое покрытие
ISO 12944-6 CX, C5VH и C5H
Цвет: красный
(другие цвета доступны по запросу)
Вводы кабеля: два разъема M20 ISO (в комплекте один штекер)
Клеммы: 0,5 – 2,5 мм² (20-14 AWG)
Объем корпуса: <2 литра
Контроль линии: блокирующий диод в комплекте
Минимальный срок службы (EOL) Резистор 500 Ом 2 Вт или 3,3 Ом 0,5 Вт
или диод (версии для постоянного тока)
Заземляющий штырь: M5
Диапазон температур: от -50° до +70°C (от -58°F до +158°F)
Относительная влажность: 95% – Для применений, где одновременно высокая относительная влажность и высокая температура окружающей среды, рекомендуется дополнительная тропическая изоляция
Срок службы лампы: Излучение снижается до 70% после 5 миллионов вспышек
Вес: Постоянный ток: 2,45 кг/5,39 фунтов Переменный ток: 2,75 кг/6,05 фунтов
*Все данные по силе свечения являются репрезентативными для работы с прозрачной линзой при оптимальном напряжении.

Потребляемый ток

Версия продукта: Диапазон напряжения: Потребляемый ток:
12 В постоянного тока 10-14 В постоянного тока 750 мА
24 В постоянного тока 20-28 В постоянного тока 300 мА
48 В постоянного тока 42-54 В постоянного тока 180 мА
115 В переменного тока +/-10% 50 Гц/60 Гц 140 мА
230 В переменного тока +/-10% 50 Гц/60 Гц 55 мА

Сертификаты и разрешения

Сертификат IECEx: KEM 10.0002X
Сертификат ATEX: KEMA 00ATEX2006X
Сертификат TR-CU Ex EAC: RU C-GB.HA65.B.01252_21
Соответствие уровням SIL1 и SIL2 стандарту IEC 61508 (2010)
Сертификат INMETRO: 10-IEx-0010
Сертификат UKCA: UL22UKEX2636X

Сборочные комплекты

Продукция серии BEx доступна в виде многоблочных сборочных комплектов с предварительной проводкой, как с распределительными коробками, так и без них.
Дополнительную информацию см. в техническом описании BExP или свяжитесь с отделом продаж.

Кодирование

II 2G Ex db IIC T5 Gb Ta. от -50°C до +40°C
II 2G Ex db IIC T4 Gb Ta. от -50°C до +70°C
II 2D Ex tb IIIC T90°C Db Ta. от -50°C до +40°C
II 2D Ex tb IIIC T105°C Db Ta. от -50°C до +55°C
II 2D Ex tb IIIC T123°C Db Ta. от -50°C до +70°C

Эффективный цветовой коэффициент линзы в канделах
Янтарный Синий Прозрачный Зеленый Красный Желтый
0,70 0,24 1,00 0,25 0,23 0,93
