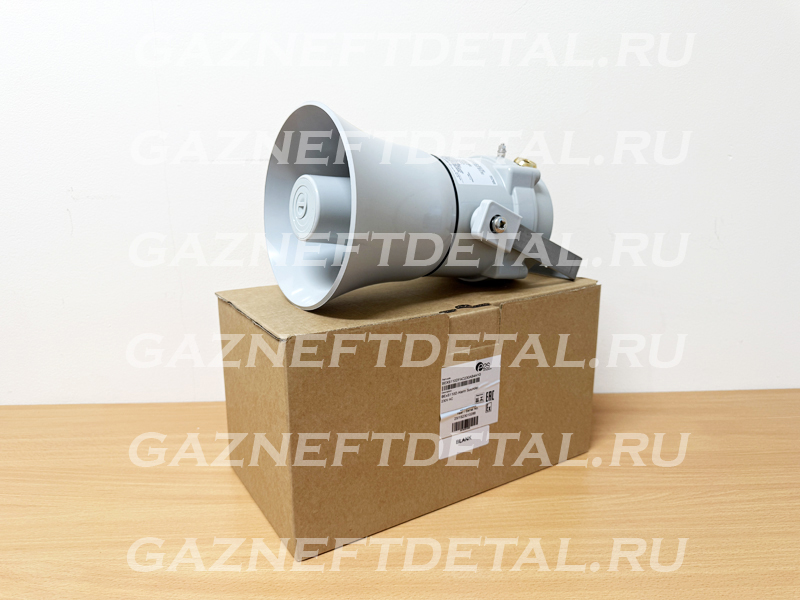

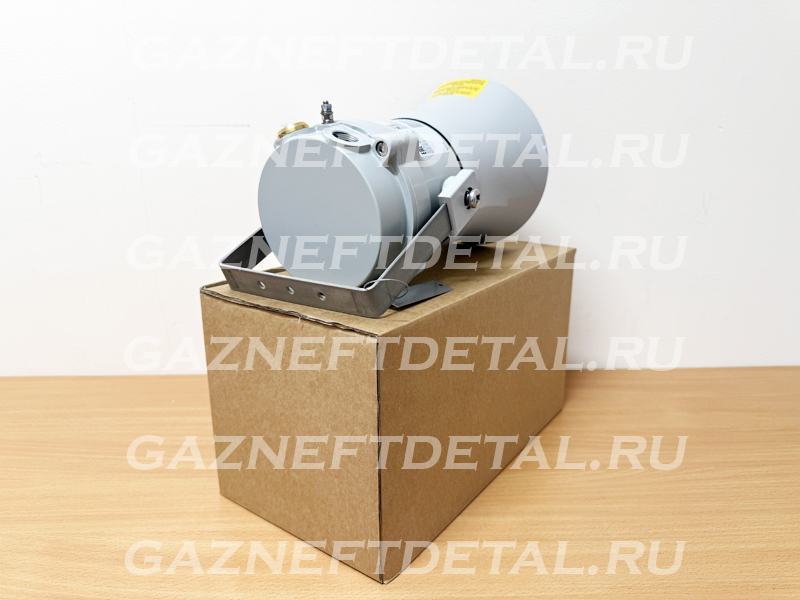

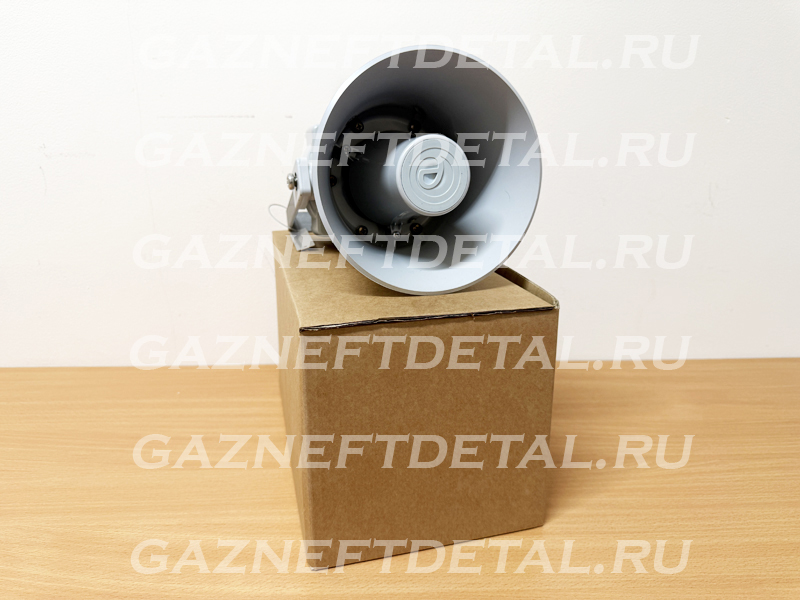

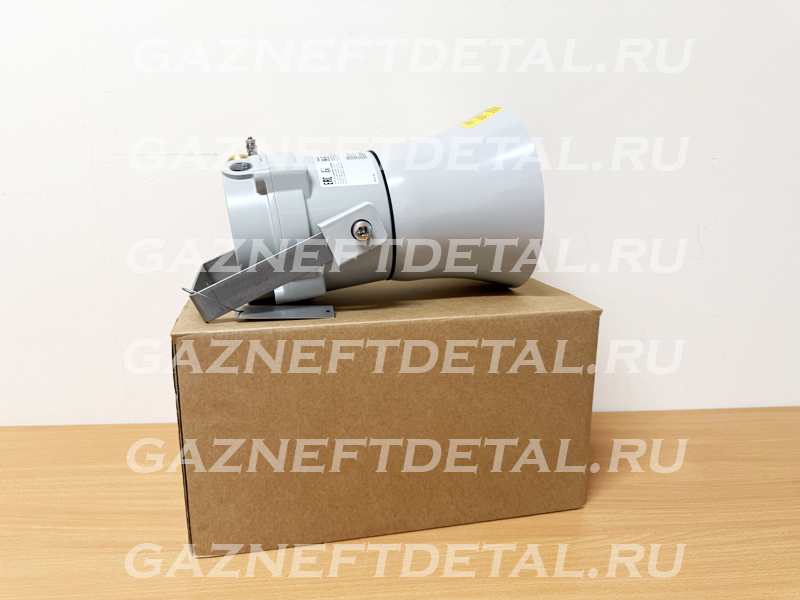

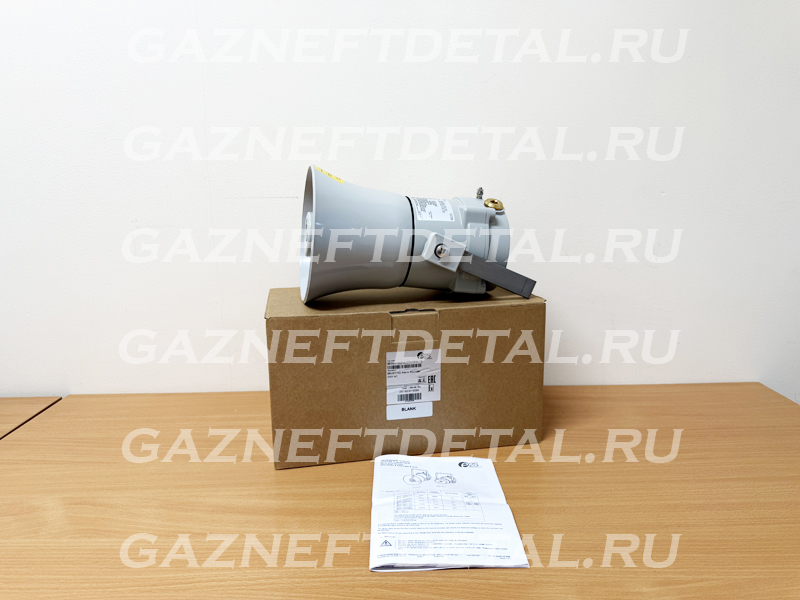

Взрывозащищенный звуковой сигнализатор E2S BEXS110DFAC230AB4A1G

Сигнальная сирена E2S BEXS110DFAC230AB4A1G

Взрывозащищенные звуковые сигнализаторы BExS110 подходят для применения в зонах 1, 2, 21 и 22. Соответствуют стандартам IECEx, ATEX, Ex EAC и INMETRO. Доступны варианты, соответствующие уровням SIL 1 и SIL 2.

Уровень звукового давления до 117 дБ(А) на расстоянии 1 метра с возможностью выбора из 32 сигнальных тонов и 3 дистанционно выбираемыми уровнями.

Взрывозащищенные сирены серии BEx Ex d имеют корпуса, изготовленные из коррозионностойкого, морского класса, не содержащего меди алюминия LM6 с хроматным и порошковым покрытием.

Соответствуют стандартам SIL1 и SIL2 Route 2H согласно IEC61508 (2010) в стандартной комплектации, с опциональным диагностическим модулем для соответствия Route 1H SIL2.

Для противопожарных систем сирена BExS110D 24 В постоянного тока соответствует требованиям MED и CPD EN89/106/EEC (протестировано по EN54-3).

Характеристики

Корпус из коррозионностойкого алюминия LM6, предназначенный для использования в морской среде.
Степень защиты IP66/67.
Крепления из нержавеющей стали.
Два кабельных ввода M20 – доступны адаптеры.
В комплекте заглушка.
Установлен диод обратной полярности.
Автоматическая синхронизация в многоканальной системе эхолотов.
Очень большая площадь подключения.

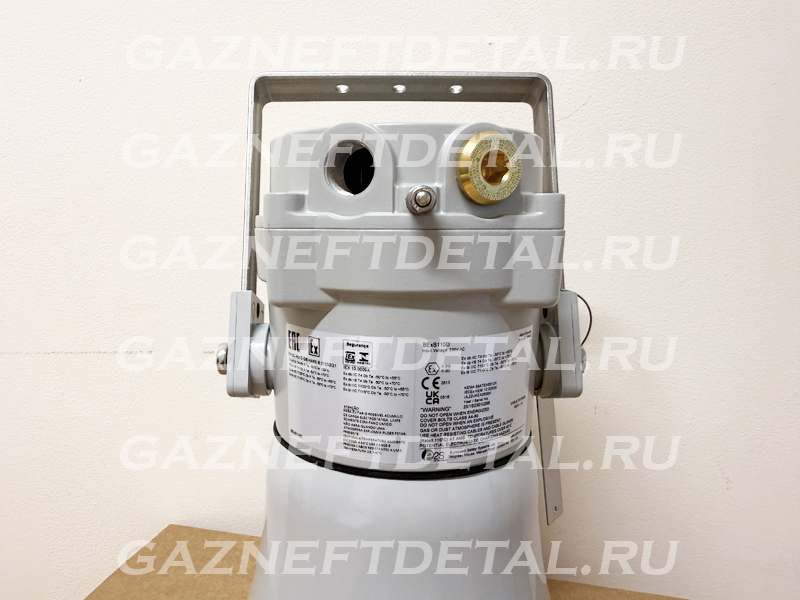

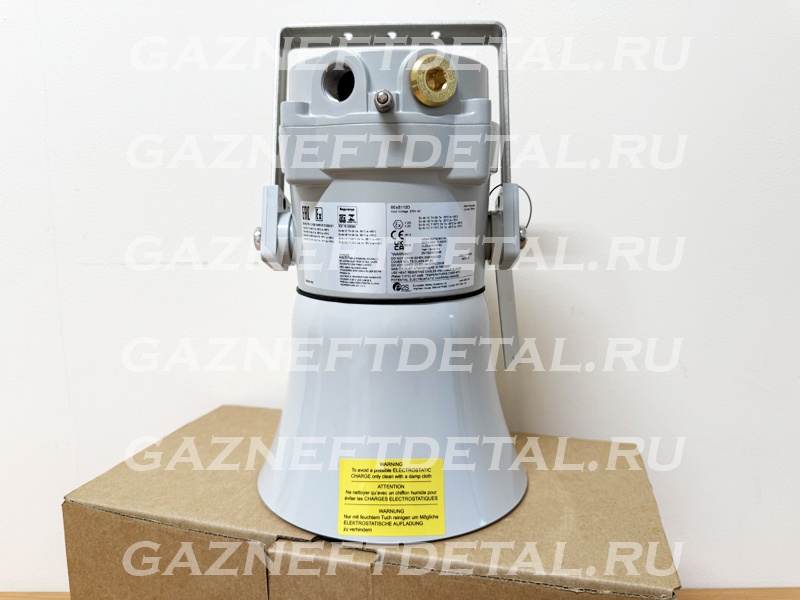

Регулируемый с помощью храпового механизма U-образный кронштейн из нержавеющей стали.
Доступна версия с «программируемым уровнем» с 45 тонами и 4 дистанционно выбираемыми уровнями.

Технические характеристики

Максимальная выходная мощность: 117 дБ(А) на расстоянии 1 метра [108 дБ(А) на расстоянии 3 м]
Номинальная выходная мощность: 110 дБ(А) на расстоянии 1 м +/- 3 дБ – тон 2 [101 дБ(А) на расстоянии 3 м]
Количество тонов: 32 (соответствует стандартам UKOOA / PFEER)
Количество ступеней регулировки: 3
Регулировка громкости: Макс. 110 дБ(А); Мин. 72 дБ(А) – тон 2
Эффективная дальность действия: 100 м при 1 кГц
Напряжения постоянного тока: 12 В постоянного тока; 24 В постоянного тока; 48 В постоянного тока
Напряжения переменного тока: 115 В переменного тока; 230 В переменного тока
Переключение ступеней: отрицательный или положительный
Степень защиты от проникновения влаги и пыли: IP66/67
Материал корпуса: Алюминий LM6, не содержащий меди, морского класса
Отделка корпуса: хроматное и порошковое покрытие
ISO 12944-6 CX, C5VH и C5H
Цвет: красный или специальный – доступен по запросу
Рупор BExS110: ударопрочный ABS-пластик UL94 V0 и 5VA FR (красный)
Вводы кабеля: два разъема M20 ISO
(одна заглушка в комплекте)
Клеммы: 0,5 – 2,5 мм² (20-14 AWG)
Объем корпуса: <2 литра
Контроль линии: блокирующий диод в комплекте
Минимальное сопротивление оконечного резистора 500 Ом 2 Вт или 3,3 Ом 0,5 Вт
Заземляющий штырь: M5
Температурный Диапазон температур: от -50° до +70°C (от -58°F до +158°F)
Относительная влажность: 95% – Дополнительная тропикализация рекомендуется для применений, где одновременно высокая относительная влажность и высокая температура окружающей среды.
Среднее время безотказной работы постоянного тока: 192,02 года / 1 682 086 часов – MIL 217
Среднее время безотказной работы переменного тока: 186,68 года / 1 635 323 часа – MIL 217
Вес: постоянный ток: 3,00 кг, переменный ток: 3,20 кг
Версия A1: SIL1 и SIL2, маршрут 2H
Версия M1: одобрено MED (Директива по морскому оборудованию), только 24 В постоянного тока
Версия P1: Программируемая ступень – 4 дистанционно выбираемые ступени
45 сигналов тревоги – любой сигнал может быть назначен любой ступени. Настраиваемый пользователем непрерывный частотный сигнал
Версия S1/J1: SIL2 Маршрут 1H с диагностикой SFF: >99%

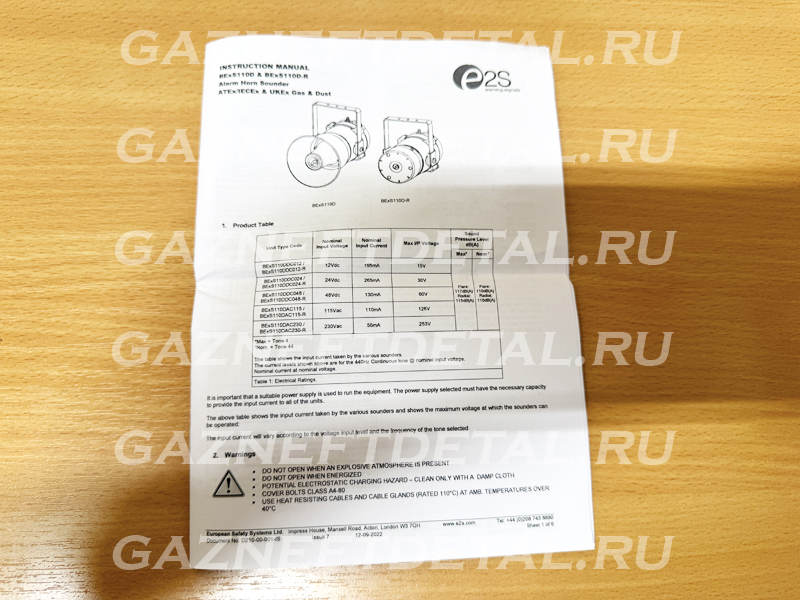

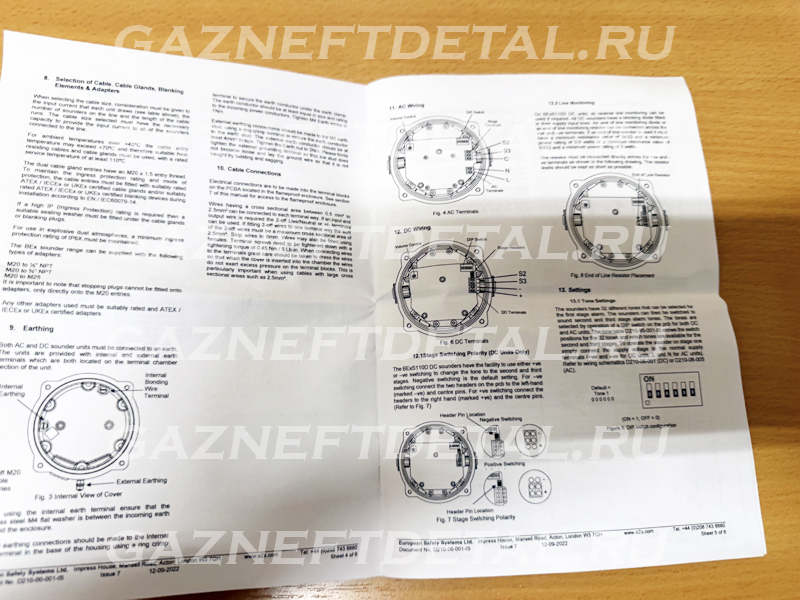

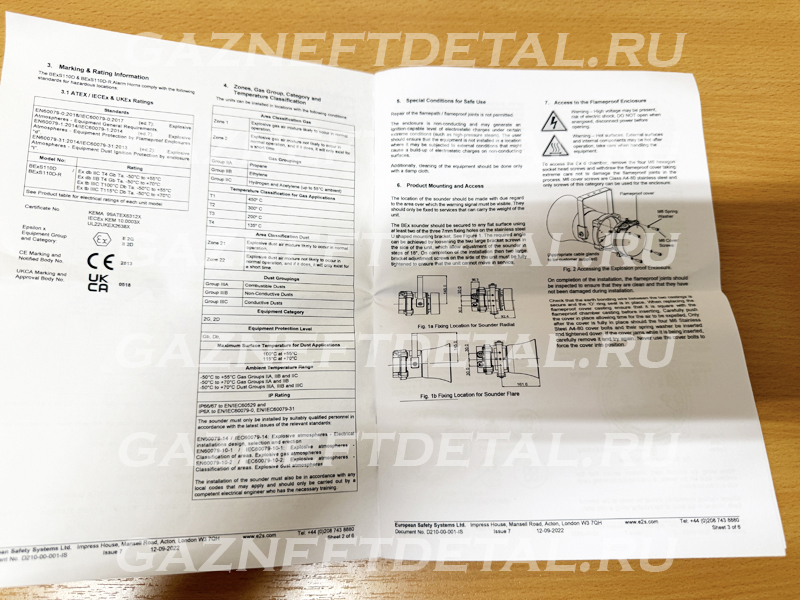

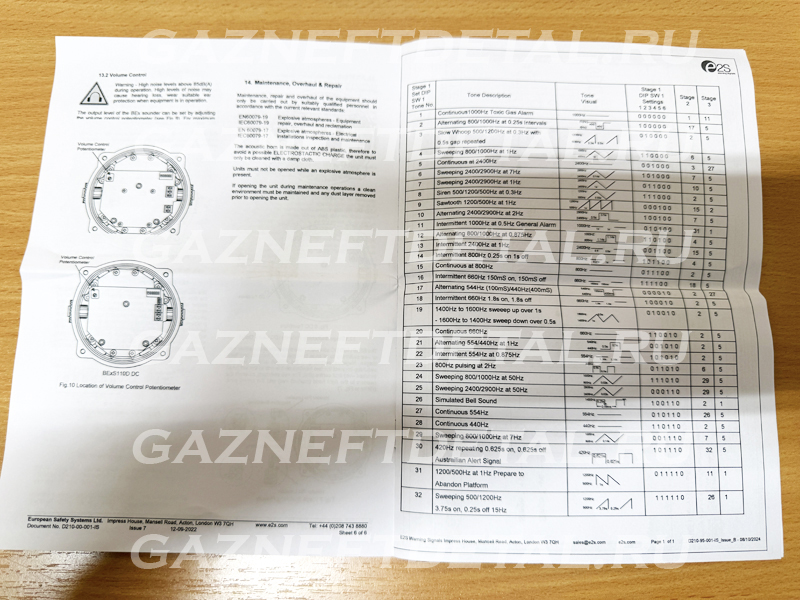

См. руководство по установке для получения данных о надежности и функциональной безопасности
Версия T1: Тропическая версия SIL1 и SIL2 Маршрут 2H
*Данные SPL +/-3 дБ(А). Измерено при оптимальном напряжении.

Потребляемый ток

Версия: Напряжение: Ток:
12 В постоянного тока +/-25% 195 мА
24 В постоянного тока +/-25% 265 мА
48 В постоянного тока +/-25% 130 мА
115 В переменного тока 50/60 Гц +10/-10% 110 мА
230 В переменного тока 50/60 Гц +10/-10% 56 мА

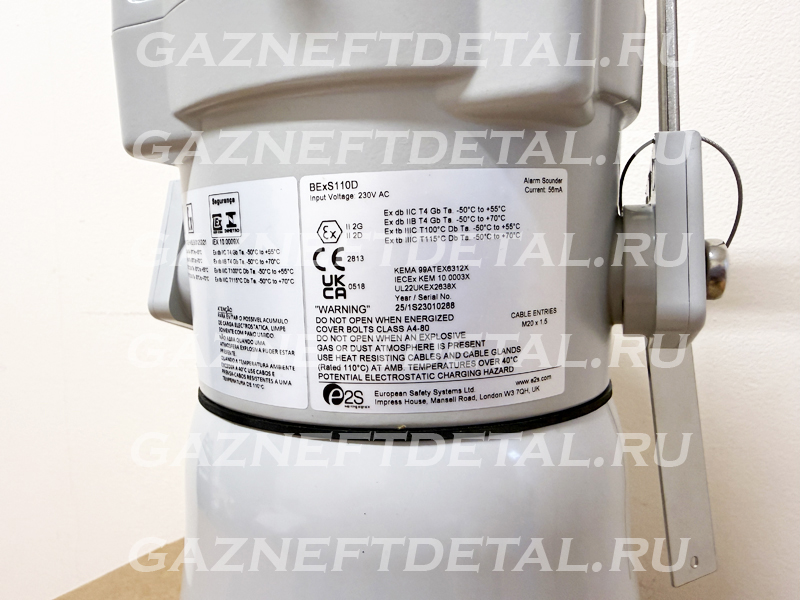

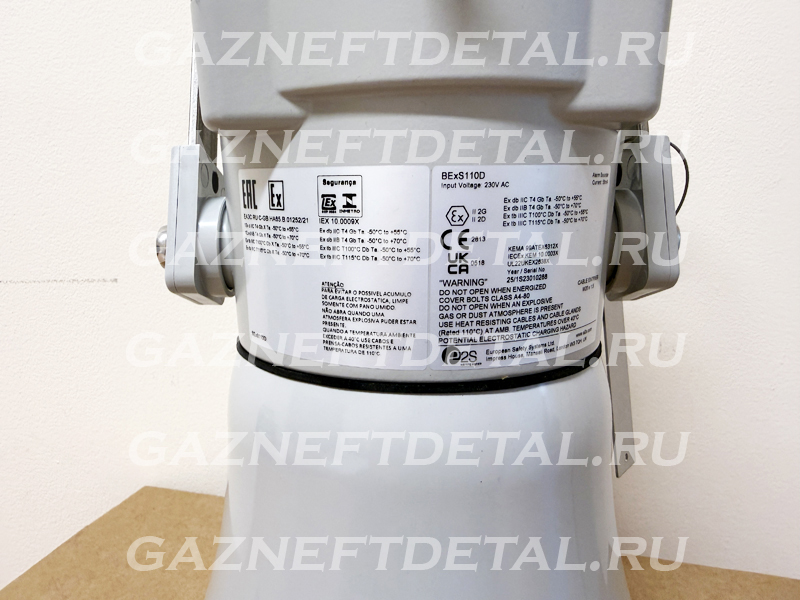

Сертификаты

Сертификат IECEx: KEM 10.0003X
Сертификат ATEX: KEMA 99ATEX6312X
Сертификат TR-CU Ex EAC: RU C-GB.HA65.B.01252_21
Сертификат VdS: G206011
Сертификат UKCA: UL22UKEX2638X
Сертификат CPD: 0786-CPD-20225
Соответствие SIL1 и SIL2 стандарту IEC61508 (2010)
Сертификат INMETRO: 10-IEx-0009
Сертификат Директивы по морскому оборудованию (MED): MEDB00001BU
CCOE PESO

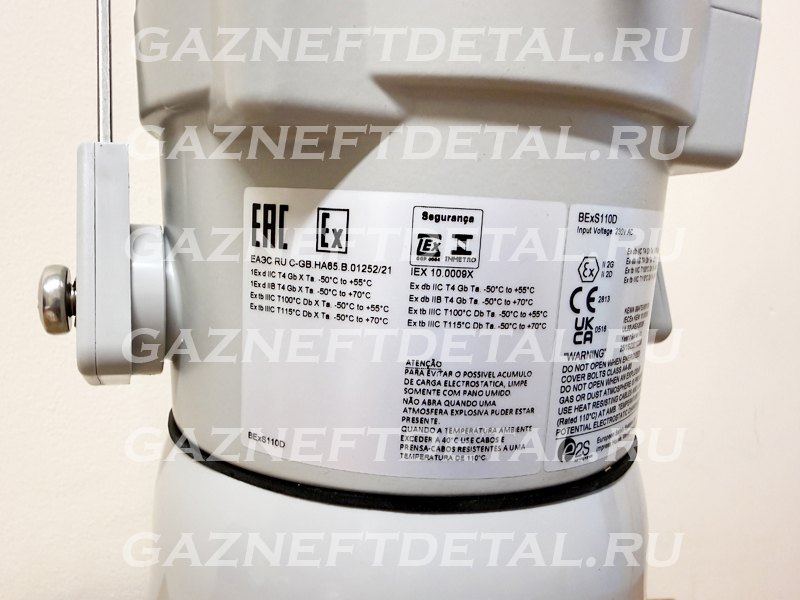

Кодирование

II 2G Ex db IIB T4 Ta от -50°C до +70°C
II 2G Ex db IIC T4 Ta от -50°C до +55°C
II 2D Ex tb IIIC T100°C Db Ta от -50°C до +55°C
II 2D Ex tb IIIC T115°C Db Ta от -50°C до +70°C
