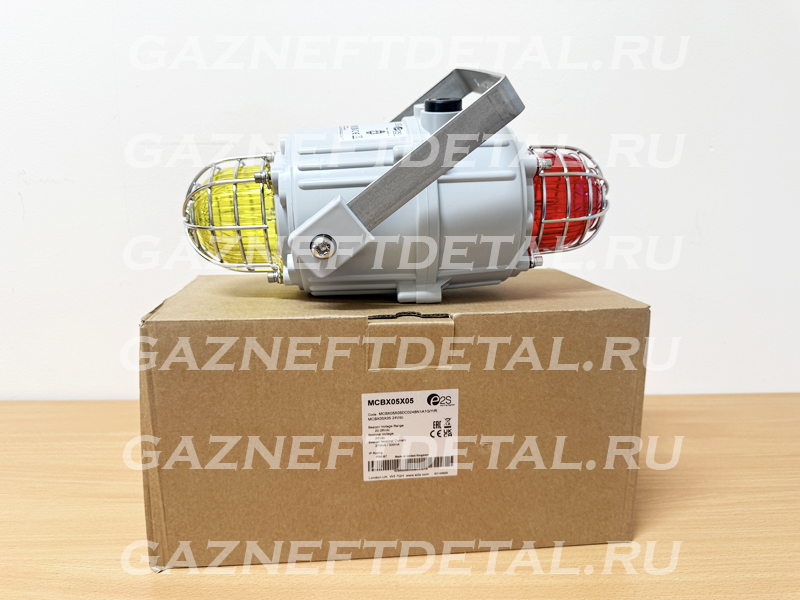

Двухксеноновый стробоскопический маяк MCBX05X05

MCBX05X05 — это двухканальный ксеноновый стробоскопический маяк мощностью 5 Джоулей, выполненный в прочном огнестойком корпусе со степенью защиты IP66 и IP67 типа 4/4X/13; подходит для работы в суровых условиях.

Две цепи ксеноновых маяков могут быть соединены для работы от одного источника питания или работать по отдельности.

Частота мигания 1 Гц автоматически синхронизируется между маяками или может быть установлена ​​в режим «триггера» для создания чередующихся вспышек.

Изделия серии «M» разработаны для работы в самых суровых условиях.

Изготовленные из легкого, ударопрочного и огнестойкого ABS-пластика, эти изделия оснащены регулируемыми монтажными кронштейнами из нержавеющей стали с храповым механизмом и прошли независимые испытания на соответствие стандартам IP66/67.

Характеристики

Степень защиты от проникновения влаги и пыли IP66/67 Тип 4/4X/13
Автоматическая синхронизация в многомаяковых системах
Маяки могут быть настроены на режим чередования вспышек
Ксеноновые лампы механически защищены от ударов и вибрации
Стеклянные линзы и защитный кожух из нержавеющей стали 316 (A4)
Устойчивый к УФ-излучению поликарбонат, заменяемый в полевых условиях, цветной линзовый фильтр
Большая площадь подключения
Два кабельных ввода M20 или 1/2" NPT – доступны адаптеры
В комплекте заглушка
Монтажный кронштейн из нержавеющей стали 316 (A4)
Регулируемый U-образный кронштейн с храповым механизмом для позиционирования на 360°
Дублирование кабельных выводов
Установлен диод обратной полярности
Номинальная непрерывная мощность
Эффективная интенсивность ксенона: 120 кд на маяк
Пиковая интенсивность света ксенона: 39 463 кд на маяк

Технические характеристики

Энергия: 2 × 5 Джоулей (5 Вт·с)
Частота вспышек: 1 Гц (60 кадров в минуту)
Пиковая сила света: 2 × 500 000 кд – рассчитано по энергии (Дж)
Эффективная интенсивность света: 2 × 250 кд – рассчитано по энергии (Дж)
Пиковая сила света: 2 × 39 463 кд* – измерено относительно стандарта I.E.S.
Эффективная интенсивность света: 2 × 120 кд* – измерено относительно стандарта I.E.S.
Цвета линз: Янтарный, Синий, Прозрачный, Зеленый, Пурпурный, Красный и Желтый
Напряжение постоянного тока: 12 В постоянного тока; 24 В постоянного тока; 48 В постоянного тока
Напряжение переменного тока: 115 В переменного тока; 230 В переменного тока
Степень защиты от проникновения влаги и пыли: IP66/67 Тип 4/4X/13
Материал корпуса: Ударопрочный ABS-пластик UL94 V0 и 5VA
Цвет корпуса: Серый (RAL7038) или красный (RAL3000)
Материал купола: Боросиликатное стекло
Цветовой фильтр линзы: Сменный УФ-стойкий поликарбонат
Защитная решетка линзы: Нержавеющая сталь 316 (A4)
Вводы кабеля: 2 x M20; 1 x M20 и 1 × 1/2"NPT; 2 × 1/2"NPT
поставляется с заглушкой
Клеммы: 0,5 – 2,5 мм² (20-14 AWG)
Контроль линии: Диодный поляризованный для использования в контролируемых цепях
Рабочая температура: от -40 до +66°C [от -40° до +151°F]
Температура хранения: от -40 до +70°C [-40° до +158°F]
Относительная влажность: 95% при 20°C [68°F]
Вес: 4,84 кг/10,67 фунтов
*Измерения в канделах отражают характеристики при использовании прозрачной линзы и оптимальном напряжении

Потребляемый ток

Версия продукта: Номинальное напряжение: Диапазон напряжения: Ток на маяк:
DC012 12 В постоянного тока 10-14 В постоянного тока 750 мА
DC024 24 В постоянного тока 20-28 В постоянного тока 270 мА
DC048 48 В постоянного тока 42-54 В постоянного тока 180 мА
AC115 115 В переменного тока ±10% 50/60 Гц 140 мА
AC230 230 В переменного тока ±10% 50/60 Гц 55 мА

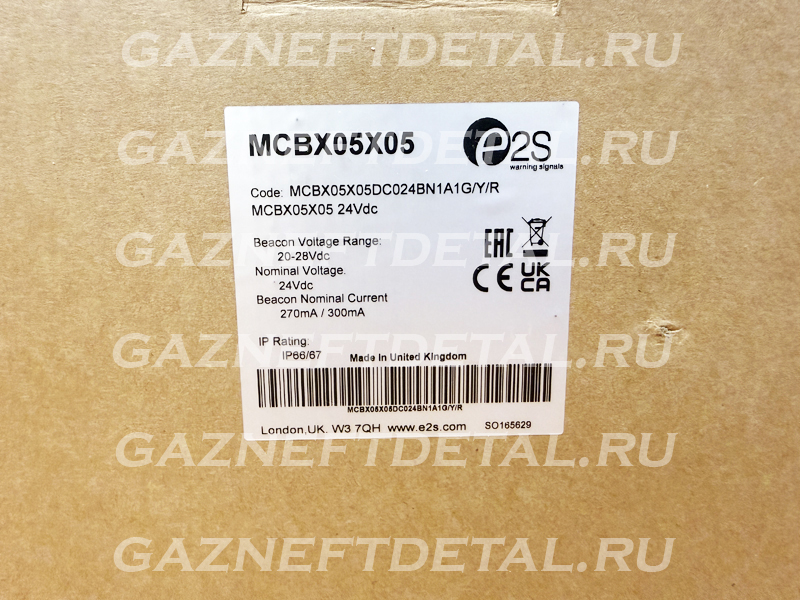

Коды деталей

Переменная: Идентификатор: Описание:
Тип изделия: Двухксеноновый стробоскопический маяк MCBX05X05
Напряжение: AC115
AC230
DC012
DC024
DC048 115 В переменного тока 50/60 Гц
230 В переменного тока 50/60 Гц
12 В постоянного тока (10-14 В постоянного тока)
24 В постоянного тока (20-28 В постоянного тока)
48 В постоянного тока (42-54 В постоянного тока)
Вводы кабеля: [e] A
B
C M20x1.5 и ½” NPT
M20x1.5 и M20x1.5 (по умолчанию)
½” NPT и ½” NPT
Материал заглушки: [m] Нейлон N
Кронштейн и защитный кожух: [s] 1
3 316 (A4) Нержавеющая сталь Сталь
Нержавеющая сталь 316 (A4) с биркой оборудования
Версия: [v] A1 CE, EAC и российская морская
Корпус: [x] G
R Серый (RAL7038)
Красный (RAL3000)
Цвет линзы 1: [y] A, B, C
G, M, R, Y Янтарный, Синий, Прозрачный
Зеленый, Пурпурный, Красный, Желтый
Цвет линзы 2: [y] A, B, C
G, M, R, Y Янтарный, Синий, Прозрачный
Зеленый, Пурпурный, Красный, Желтый

Аксессуары:

SP65-0001-A4
SP65-0003-A4
Комплект кронштейнов для крепления на столб 2" из нержавеющей стали 316 (A4)
Солнцезащитный козырек – нержавеющая сталь 316 (A4)

Сертификаты

Соответствует требованиям EAC: RU D-GB.GA05.B.12595-20
Российский морской регистр судоходства
Сертификат: № 19.00193.278
