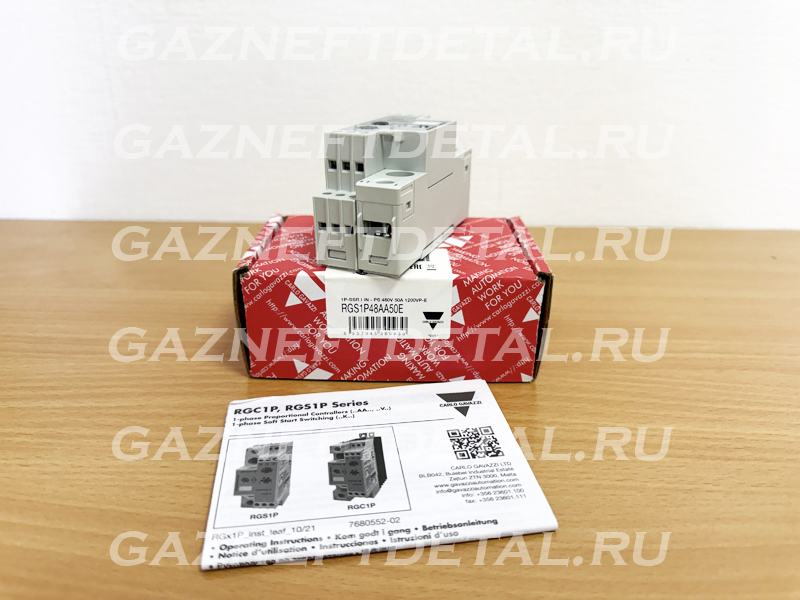

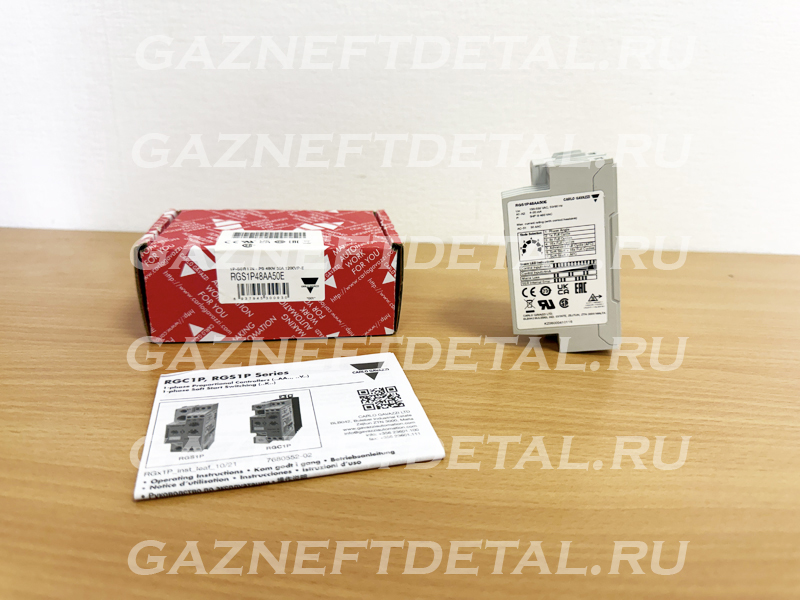

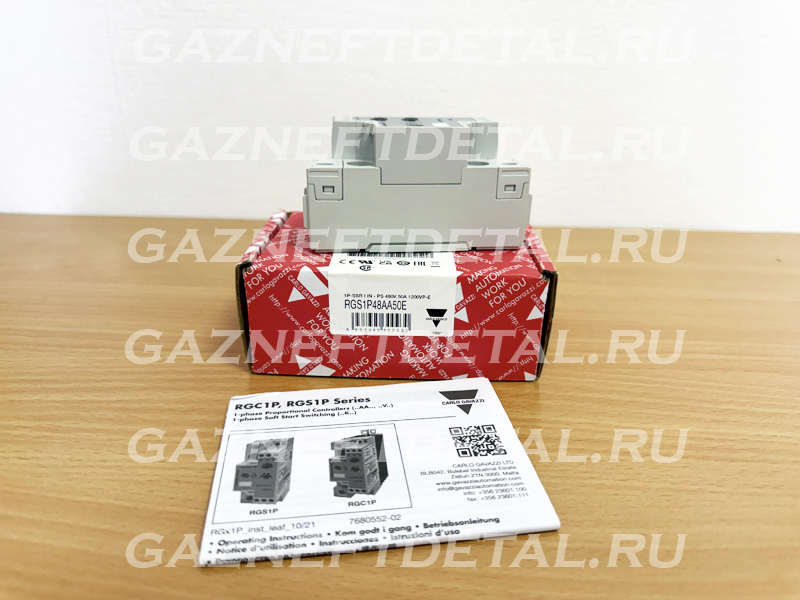

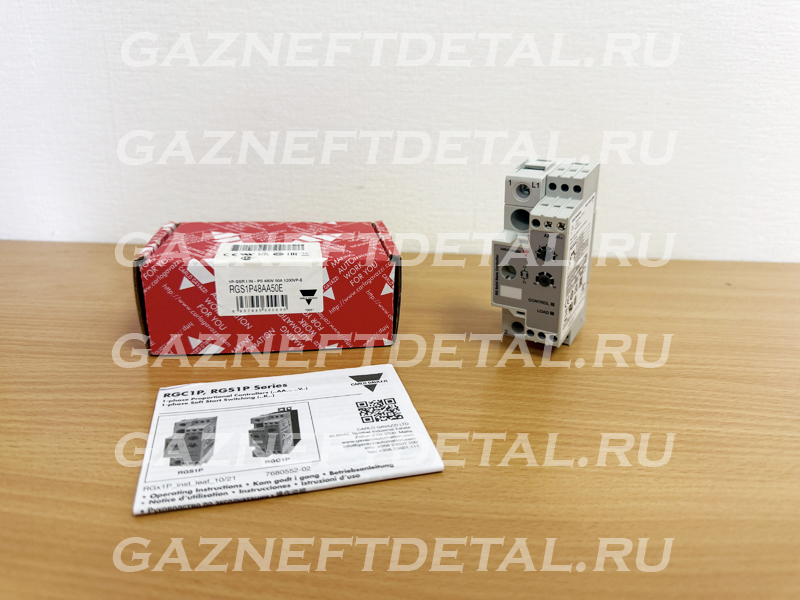

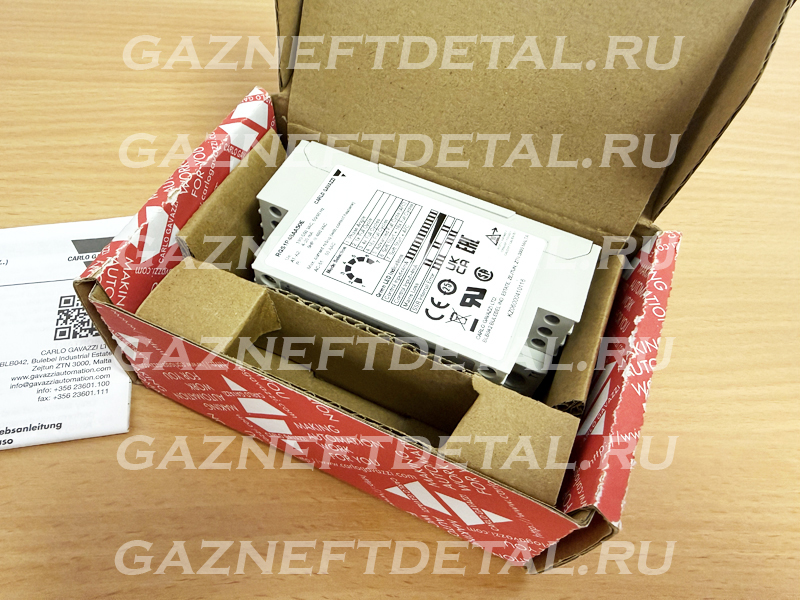

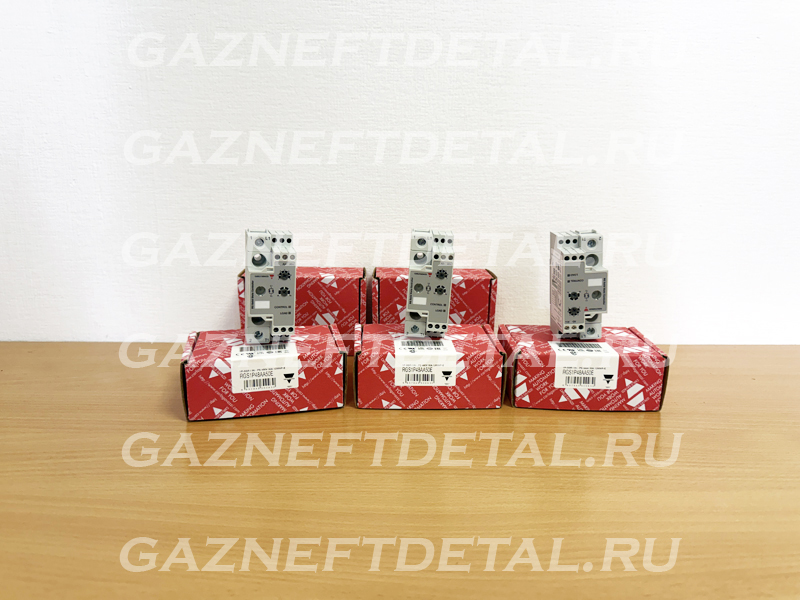

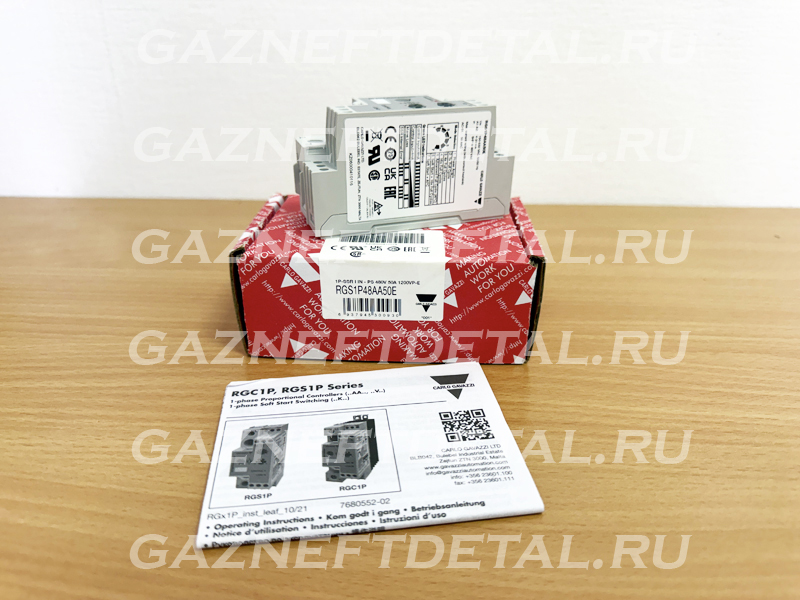

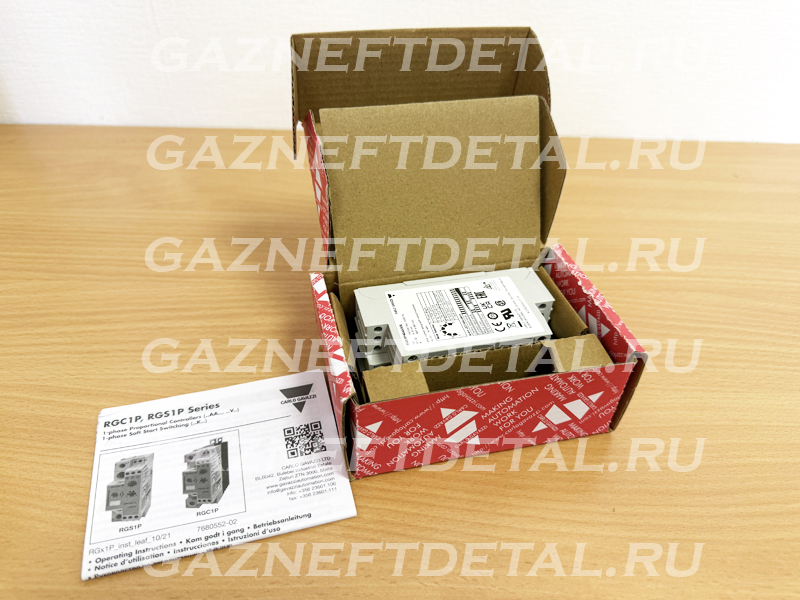

Однофазное твердотельное реле Carlo Gavazzi RGS1P48AA50E

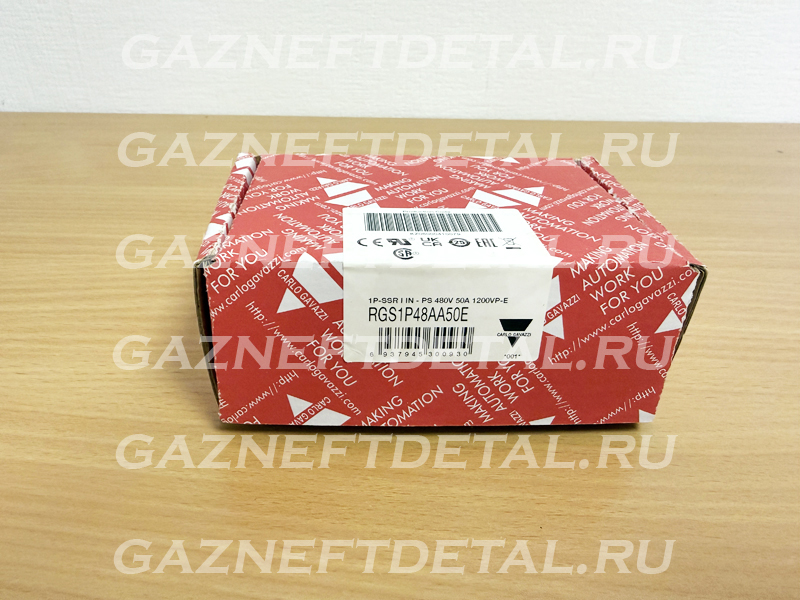

RGS1P48AA50E

Однополюсное твердотельное реле (SSR) для монтажа на панель, пропорциональное управление, рабочее напряжение (Ue): 190–550 В перем. тока (1200 В пик.), номинальный ток (Ie): 50 А перем. тока, входной сигнал: 4–20 мА пост. тока, встроенная защита от перенапряжения.

Технические характеристики

Режим коммутации выхода
Пропорциональный
Количество полюсов
1
Номинальный ток (AC-51)
50 А
Рабочее напряжение
190 В ... 550 В
Напряжение управления (AC)
0 В ... 0 В
Напряжение управления (DC)
0 В ... 0 В
Аналоговый управляющий сигнал
4–20 мА
Подключение силовых цепей
Винтовой зажим с невыпадающим винтом

Устраняет необходимость в использовании аналого-цифровых преобразователей.
Управление выходом RGS1P может осуществляться непосредственно с помощью аналогового сигнала тока или напряжения.
• Сокращение складских запасов. Многофункциональный контроллер с возможностью выбора различных режимов коммутации.
• Снижение затрат на техническое обслуживание. Технология разварки выводов (wire bonding) уменьшает тепловые и механические нагрузки на выходные кристаллы, что обеспечивает большее количество рабочих циклов по сравнению с другими технологиями сборки.
• Сокращение времени простоя оборудования. Встроенная защита от перенапряжения предотвращает выход твердотельного реле из строя вследствие неконтролируемых переходных процессов в линии.
• Быстрый монтаж. Силовые разъемы моделей на 90 А оснащены клеммами, рассчитанными на подключение кабелей сечением до 25 мм² (AWG 3).
• Соответствие требованиям стандарта UL508A для промышленных панелей управления. Все модели рассчитаны на ток короткого замыкания 100 кА (действующее значение).

RGS1P — это серия твердотельных реле, позволяющих регулировать выходную мощность однофазных нагрузок с помощью аналогового управляющего сигнала. Устройства серии RGS1P предназначены для монтажа на монтажную панель или внешний радиатор.

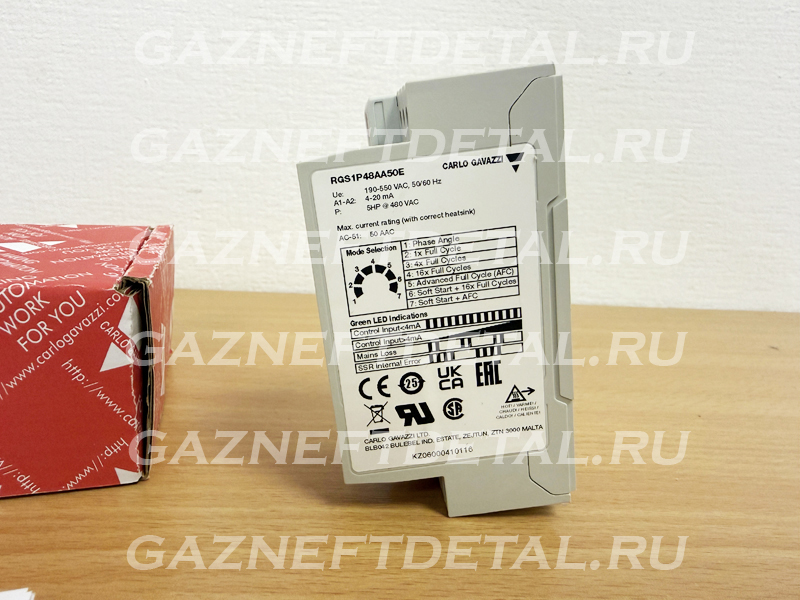

Входные цепи поддерживают широкий диапазон значений тока и напряжения. Предусмотрена возможность локальной настройки с помощью внешнего потенциометра. Режимы коммутации, выбираемые с помощью регулятора на лицевой панели, включают: фазовое управление, управление полными циклами, специализированный режим управления полными циклами (для коротковолновых инфракрасных нагревателей) и режим плавного пуска (для ограничения пускового тока нагрузок с высоким температурным коэффициентом).
Выходная цепь реле RGS1P защищена от перенапряжений встроенным варистором, подключенным параллельно выходу. Два светодиодных индикатора на лицевой панели отображают состояние нагрузки и цепи управления.

Технические характеристики приведены для температуры окружающей среды 25 °C, если не указано иное.

Области применения
Литье под давлением, выдувное формование ПЭТ-тары (с предварительным растяжением), термоформование, электропечи, промышленные печи, климатические камеры, нагрев воздуха в воздуховодах, приточно-вытяжные установки.

Основные характеристики
• Однофазные твердотельные реле переменного тока с аналоговым управлением
• Выбираемый режим коммутации: фазовое управление, распределенные полные циклы, усовершенствованный режим полных циклов, плавный пуск
• Номинальные параметры: до 660 В и 90 А (переменный ток)
• Управляющие входы: 4–20 мА или 0–5 В, 1–5 В, 0–10 В, внешний потенциометр
