Твердотельные реле CARLO GAVAZZI RGC2A60D75GGEDF

RGC2A60D75GGEDF

Двухполюсное твердотельное реле для монтажа на DIN-рейку, коммутация при переходе напряжения через ноль, рабочее напряжение (Ue): 42–660 В перем. тока (пиковое 1200 В), номинальный ток (Ie): 75 А перем. тока, управляющее напряжение (Uc): 5–32 В пост. тока, внешнее питание: 24 В пост./перем. тока, встроенная защита от перенапряжения и перегрева.

Технические характеристики

Режим коммутации выхода
Переключение при переходе через ноль
Количество полюсов
2
Номинальный ток AC-51
75 А
Номинальный ток AC-53a
28 А
Рабочее напряжение
42 В ... 660 В
Напряжение управления (переменный ток)
0 В ... 0 В
Напряжение управления (постоянный ток)
5 В ... 32 В
Подключение силовых цепей
Зажим типа «Box clamp»
Номер E (Швеция)
4029445

Экономия места в шкафу управления. Высокая удельная мощность: устройства серии RGC для коммутации трехфазных цепей способны коммутировать ток до 65 А (действующее значение) на полюс (или 75 А при двухполюсной коммутации) при ширине корпуса всего 70 мм.
• Длительный срок службы. Технология разварки выводов (wire bonding) снижает тепловые и механические нагрузки на выходные полупроводниковые кристаллы, что обеспечивает большее количество рабочих циклов по сравнению с другими технологиями сборки.
• Сокращение времени простоя оборудования. Встроенная защита от перенапряжения предотвращает выход твердотельного реле из строя из-за неконтролируемых переходных процессов в линии.
• Простота использования. Модели RGC2A и RGC3A поставляются в готовом к эксплуатации виде со встроенным радиатором, что избавляет пользователя от необходимости рассчитывать размеры радиатора для обеспечения надлежащего теплоотвода.
• Быстрое подключение. Силовые клеммы моделей, рассчитанных на ток 30 А и выше, допускают подключение кабелей сечением до 25 мм² (AWG3).
• Встроенная система мониторинга для своевременного обнаружения неисправностей. Опциональная функция для трехфазных моделей серии RGC, позволяющая обнаруживать пропадание напряжения в сети, перегрев, а также неисправности самого реле или нагрузки.
• Соответствие требованиям стандарта UL508A для промышленных шкафов управления. Трехфазные устройства серии RGC прошли сертификацию и внесены в реестр сертифицированной продукции. Все модели рассчитаны на ток короткого замыкания 100 кА (действующее значение).

Данное устройство предназначено для замены механических контакторов, особенно в условиях частых коммутаций. Ширина моделей серий RGC2 и RGC3 варьируется от 54 мм (3 модуля DIN) до 70 мм. Доступны варианты для коммутации двух- и трехфазных цепей.

Помимо активных и слабоиндуктивных нагрузок, устройства RGC сертифицированы для коммутации электродвигателей (с учетом соответствующих номинальных характеристик). Наличие управляющего напряжения отображается с помощью зеленого светодиодного индикатора. В моделях со встроенным вентилятором предусмотрено управление его работой.

Модификации серии RGC..M обеспечивают обнаружение перегрева твердотельного реле (SSR), пропадания сетевого напряжения, неисправности реле и потери нагрузки. Для дистанционной сигнализации предусмотрен выход аварийной сигнализации на базе электромеханического реле (EMR). Дополнительной особенностью моделей RGC..M является наличие электронного вспомогательного выхода. Устройства RGC..M также оснащены светодиодными индикаторами состояния нагрузки и аварийной сигнализации.
Технические характеристики приведены для температуры окружающей среды 25°C, если не указано иное.

Области применения

Термопластавтоматы, экструзионные линии, выдувные машины, термоформовочные машины, сушильные установки, электропечи, фритюрницы, термоусадочные туннели, системы вентиляции и кондиционирования, оборудование для стерилизации, климатические камеры, промышленные печи.

Основные характеристики

• Трехфазный твердотельный контактор с коммутацией при переходе напряжения через ноль (для 3-полюсного или 2-полюсного переключения)
• Номинальные параметры: до 660 В перем. тока, 75 А на полюс (RGC2A) или 65 А на полюс (RGC3A) при температуре окружающей среды 40 °C
• Опциональная встроенная система контроля неисправностей SSR и нагрузки с выходом аварийного сигнала для дистанционного оповещения (модели RGC..M)

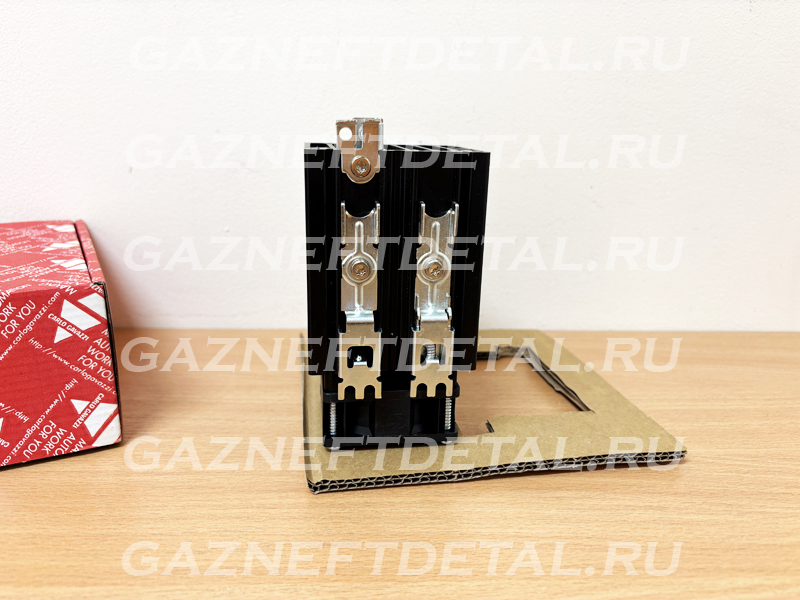

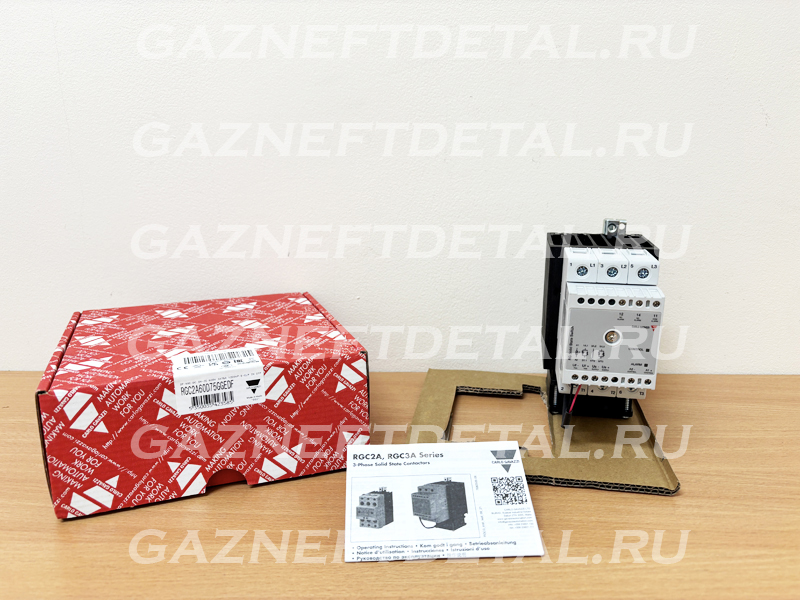

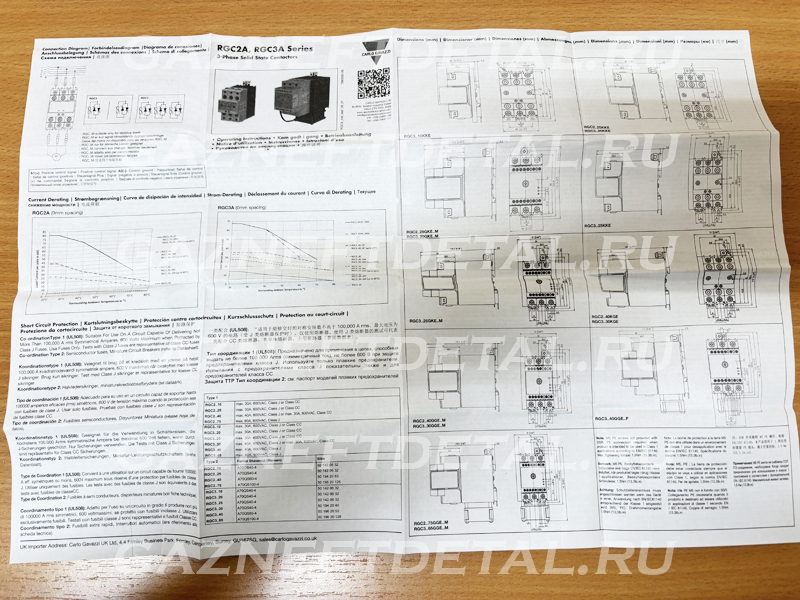

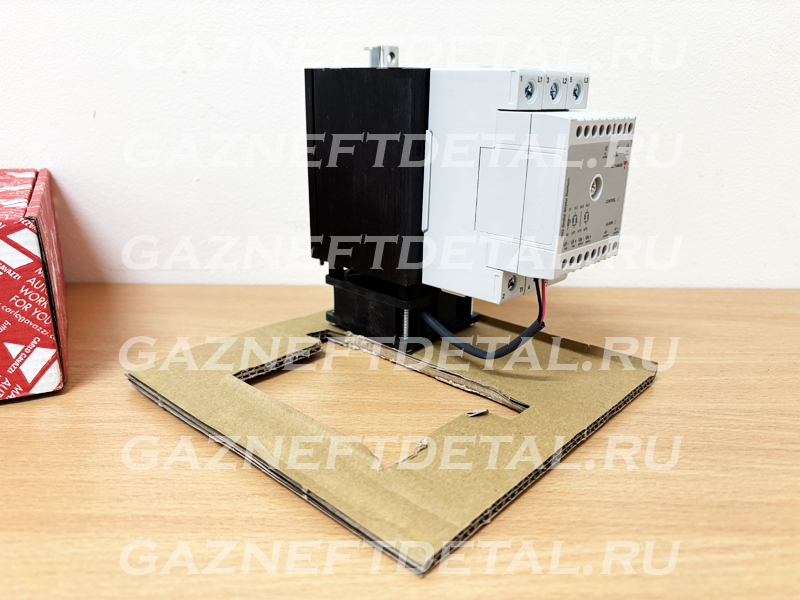

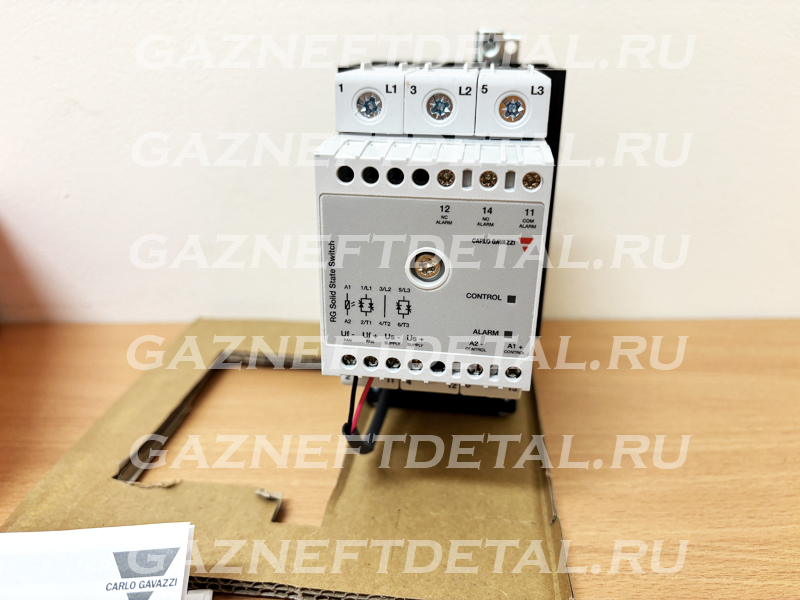

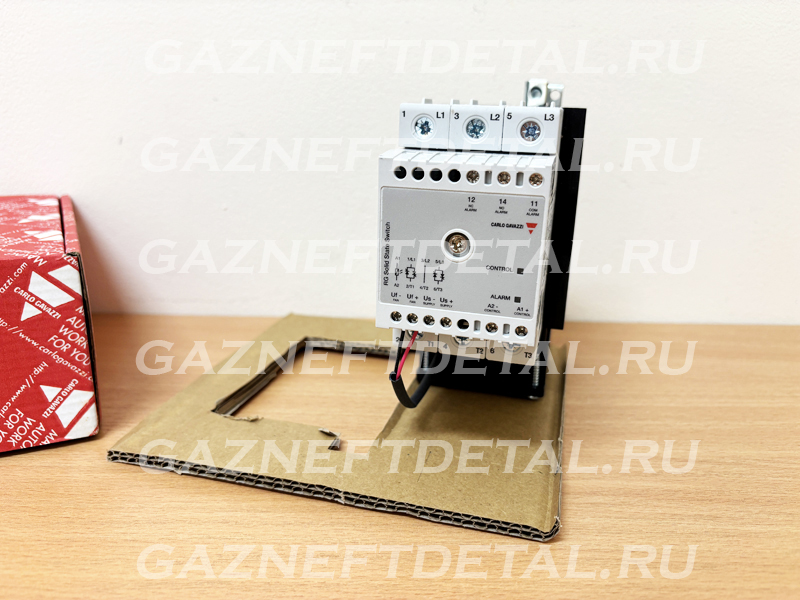

Фото
